本發明涉及一種管子的擴徑量檢測系統及方法?，特別是用于換熱器管板上管子的擴徑量自動檢測裝系統及方法。

背景技術：

1、換熱器的生產制造過程中，換熱管與管板之間的連接質量是衡量產品質量的一個重要指標。管子與管板之間的連接應當緊密，具備良好的密封性能，以確保換熱器的傳熱效率。

2、管子與管板多采用“強度焊+貼脹”方式連接，構成了換熱器兩側介質的邊界，是整個換熱器中最薄弱的地方。管子與管板之間的焊接（封口焊）要求高、難度大，管子-管板通過貼脹、擴徑消除二者之間的間隙，從而對封口焊起保護作用。設備運行過程中，由于結構和受力等方面的原因，此處連接部位最容易破壞失效，因此，制造過程中，需要對焊縫和脹接質量進行嚴格的檢查，避免因脹接不到位導致焊縫失效。

3、封口焊焊后對焊縫進行100%pt檢測和100%氦檢漏檢測，確保焊縫無超標缺陷，再進行管子-管板的貼脹及100%擴徑量檢查，確保所有貼脹達到工藝要求。目前擴徑量檢查都需要人工、通過內徑表逐孔檢查，由于管子數量多、分布密集，檢測過程工作量巨大，檢測人員無法連續作業，檢測過程中人眼容易產生疲勞，容易出現錯漏檢；如果檢測結果要逐孔記錄，至少需要兩人配合完成，而且記錄數據量龐大，耗時耗力，容易出現記錄差錯，同時檢測結果不易實現逐孔記錄，數據不直觀、不易保存，影響了檢測的準確性和檢測效率。

技術實現思路

1、本發明的目的是針對現有技術的上述不足，提供一種換熱器管板上管子的擴徑量自動檢測系統及方法，它能實現檢測的系統化、自動化、智能化，節約了人力，可避免人為因素導致的錯漏檢，并確保測量數據準確，提升了檢測精度及檢測效率。

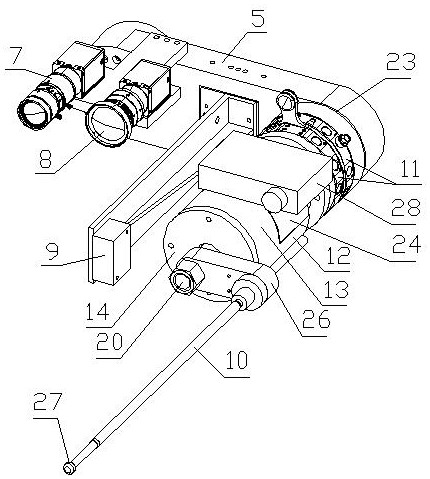

2、為了達到上述目的，本發明的一種換熱器管板上管子的擴徑量自動檢測系統，包括底座、機器人、機器人控制柜、工控機；其特征在于：在機器人的末端軸上固連有偏置板，偏置板上固設全局相機、局部相機及激光測距儀；偏置板上連有殼體，殼體前端依次固設有防轉套及蓋板，殼體內固設有直線電機，直線電機的電推桿固連有凸錐，凸錐前側設有凹錐，凹錐包括固連的防轉滑塊和連接軸，防轉滑塊的后側設有凸錐配合的凹槽，防轉滑塊滑動的置于防轉套的防轉孔中，防轉滑塊與防轉孔的橫截面為相配合的多邊形，連接軸滑動的穿過蓋板，連接軸上固連有內徑儀偏置塊，內徑儀偏置塊上設有內徑儀；直線電機、全局相機、局部相機及激光測距儀均與工控機相連。

3、本發明使用上述系統的一種換熱器管板上管子的擴徑量自動檢測方法，包括以下步驟：1）系統初始化：將待測工件、檢測系統擺放就位，調整好待測工件高度，確保所有管子的管孔都能被覆蓋；系統開機之后進行系統自檢，設置系統參數，機器人復位，機器人各關節復位，并檢查各設備運行狀況，保證各設備正常運行；2）獲取圖片與圖像處理：通過移動機器人的末端軸、使得全局相機拍攝管板整體圖像，根據初始圖像，自動搜索管板共面三點，再通過激光測距儀完成工件位姿標定，通過輪廓提取算法處理后，獲取管孔圓心圖像坐標并對待測管孔進行編號；3）管口定位：根據每一個圓心圖像坐標，得到每一個管孔對應的機器人空間坐標；再通過移動機器人的末端軸、局部相機拍攝高精度局部各管孔圖像，根據圖形處理算法進行圓心以及圓輪廓識別提取，并確定所有待測管孔的圓心坐標；4）運動路徑規劃：根據獲取所有管孔圓心坐標進行編號，結合機器人末端位置的標定結果，由導航算法規劃?rùn)z測裝置的運動路徑，并根據管孔設計圖驗證管孔數量，驗證檢測路徑是否正確；5）擴徑量檢測：根據運動路徑，機器人將內徑儀的檢測探頭運動到對應管孔圓心所在的軸線上；直線電機啟動、其電推桿伸出，凸錐插入凹錐的凹槽中、將凹錐頂緊在蓋板上；機器人操縱內徑儀的檢測探頭沿對應管孔圓心所在的軸線移動、依次經過管子的非脹接區域、脹接區域及非脹接區域分別進行內徑值測量，測量時，直線電機控制其電推桿縮回，凸錐與凹錐分離，凹錐與內徑儀處于浮動狀態；根據編號記錄每個管孔的測量數據，并判斷脹接尺寸是否符合要求；

4、本發明以工控機為中心，可對直線電機、全局相機、局部相機及激光測距儀發出指令，實現數據采集、圖像處理、檢測數據分析保存、可視化圖表展示；通過機器人手眼標定的方法建立系統與工件之間的坐標關系，實現管板快速自動找正；系統配置兩臺工業相機：全局相機拍攝管板整體圖像，全局大視野相機對工件初步定位，再通過局部相機拍攝高精度局部管孔圖像，精確地確定管孔的圓心坐標，規劃最優檢測路徑，解決了大視野規劃和小區域精度的矛盾，實現了定位效率和精度的雙提升；測量時內徑儀與殼體之間采用柔性連接、為浮動狀態，檢測探頭處于相對松弛狀態，實現運動精度補償，避免檢測探頭與管板發生碰撞，讀取數據時處于自由非受力狀態，確保測量數據準確；本發明能實現檢測的系統化、自動化、智能化，節約了人力，可避免人為因素導致的錯漏檢，提升了檢測精度及檢測效率；

5、作為本發明的進一步改進，在殼體軸向后側的偏置板上設有推力傳感器，推力傳感器與工控機相連，在防轉套后側的殼體上固設有擋塊，凸錐穿過擋塊；測量時，如管內存在異常物，徑向儀前進受阻，阻力通過擋塊等傳遞給推力傳感器，可提示操作者進行處理，防止徑向儀損壞；

6、作為本發明的進一步改進，所述殼體內固設有兩導向桿，凸錐固連有套于兩導向桿上的滑座；可對凸錐的移動進行導向并防止轉動；

7、作為本發明的進一步改進，偏置板通過快換盤連有殼體；通過快換盤可更換其它檢測裝置，如氦氣檢測探頭，拓展檢測范圍；

8、作為本發明擴徑量自動檢測方法的進一步改進，還包括：6）結果顯示保存與處理：將檢測的結果傳輸?shù)焦た貦C(jī)，可實時觀察檢測過程中各種形式的數據、可視化結果分析以及保存并進行后續處理；檢測數據可以在工控機上的顯示屏上以二維圖表、三維柱狀圖、數據列表多種形式呈現，可直觀查看檢測實時狀態，迅速定位不合格管孔，以及進行數據結果分析，有助于分析改進生產工藝，提高產品整體性能；

9、綜上所述，本發明能實現檢測的系統化、自動化、智能化，節約了人力，可避免人為因素導致的錯漏檢，并確保測量數據準確，提升了檢測精度及檢測效率。

技術特征：

1.一種換熱器管板上管子的擴徑量自動檢測系統，包括底座、機器人、機器人控制柜、工控機；其特征在于：在機器人的末端軸上固連有偏置板，偏置板上固設全局相機、局部相機及激光測距儀；偏置板上連有殼體，殼體前端依次固設有防轉套及蓋板，殼體后側固設有直線電機，直線電機的電推桿固連有凸錐，凸錐前側設有凹錐，凹錐包括固連的防轉滑塊和連接軸，防轉滑塊的后側設有凸錐配合的凹槽，防轉滑塊滑動的置于防轉套的防轉孔中，防轉滑塊與防轉孔的橫截面為相配合的多邊形，連接軸滑動的穿過蓋板，連接軸上固連有內徑儀偏置塊，內徑儀偏置塊上設有內徑儀；直線電機、全局相機、局部相機及激光測距儀均與工控機相連。

2.如權利要求1所述的一種換熱器管板上管子的擴徑量自動檢測系統，其特征在于：在殼體軸向后側的偏置板上設有推力傳感器，推力傳感器與工控機相連；在防轉套后側的殼體上固設有擋塊，凸錐穿過擋塊。

3.如權利要求1或2所述的一種換熱器管板上管子的擴徑量自動檢測系統，其特征在于：所述殼體內固設有兩導向桿，凸錐固連有套于兩導向桿上的滑座。

4.如權利要求3所述的一種換熱器管板上管子的擴徑量自動檢測系統，其特征在于：偏置板通過快換盤連有殼體。

5.一種換熱器管板上管子的擴徑量自動檢測方法，其特征在于包括以下步驟：1）系統初始化：將待測工件、檢測系統擺放就位，調整好待測工件高度，確保所有管子的管孔都能被覆蓋；系統開機之后進行系統自檢，設置系統參數，機器人復位，機器人各關節復位，并檢查各設備運行狀況，保證各設備正常運行；2）獲取圖片與圖像處理：通過移動機器人的末端軸、使得全局相機拍攝管板整體圖像，根據初始圖像，自動搜索管板共面三點，再通過激光測距儀完成工件位姿標定，通過輪廓提取算法處理后，獲取管孔圓心圖像坐標并對待測管孔進行編號；3）管口定位：根據每一個圓心圖像坐標，得到每一個管孔對應的機器人空間坐標；再通過移動機器人末端軸、局部相機拍攝高精度局部各管孔圖像，根據圖形處理算法進行圓心以及圓輪廓識別提取，并確定所有待測管孔的圓心坐標；4）運動路徑規劃：根據獲取所有管孔圓心坐標進行編號，結合機器人末端位置的標定結果，由導航算法規劃?rùn)z測裝置的運動路徑，并根據管孔設計圖驗證管孔數量，驗證檢測路徑是否正確；?5）擴徑量檢測：根據運動路徑，機器人將內徑儀的檢測探頭運動到對應管孔圓心所在的軸線上；直線電機啟動、其電推桿伸出，凸錐插入凹錐的凹槽中、將凹錐頂緊在蓋板上；機器人操縱內徑儀的檢測探頭沿對應管孔圓心所在的軸線移動、依次經過管子的非脹接區域、脹接區域及非脹接區域分別進行內徑值測量，測量時，直線電機控制其電推桿縮回，凸錐與凹錐分離，凹錐與內徑儀處于浮動狀態；根據編號記錄每個管孔的測量數據，并判斷脹接尺寸是否符合要求。

6.如權利要求5所述的一種換熱器管板上管子的擴徑量自動檢測方法，其特征在于還包括：6）結果顯示保存與處理：將檢測的結果通過數據接口傳輸?shù)焦た貦C(jī)，可實時觀察檢測過程中各種形式的數據、可視化結果分析以及保存并進行后續處理。

技術總結
本發明公開了一種換熱器管板上管子的擴徑量自動檢測系統，包括底座、機器人、機器人控制柜、工控機；在機器人的末端軸上固連有偏置板，偏置板上固設全局相機、局部相機及激光測距儀；偏置板上連有殼體，殼體前端依次固設有防轉套及蓋板，殼體后側固設有直線電機，直線電機的電推桿固連有凸錐，凸錐前側設有凹錐，凹錐包括防轉滑塊和連接軸，防轉滑塊的后側設有凹槽，防轉滑塊滑動的置于防轉套的防轉孔中，連接軸滑動的穿過蓋板，連接軸上固連有內徑儀偏置塊，內徑儀偏置塊上設有內徑儀；本發明還公開了一種換熱器管板上管子的擴徑量自動檢測方法；本發明實現檢測的系統化、自動化、智能化，節約了人力，可避免人為因素導致的錯漏檢，并確保測量數據準確，提升了檢測精度及檢測效率。

技術研發人員：譚云華,梁志剛,李智斌,向偉,梅云飛,陳杰,郭鑫,梁溧輝,肖生,羅栩楓,代勇江
受保護的技術使用者：東方電氣集團東方鍋爐股份有限公司
技術研發日：
技術公布日：2025/4/28
