本申請涉及醫療器械，特別是涉及氣泡檢測方法、裝置和分析儀。

背景技術：

1、醫療器械包括多種體外診斷領域相關檢測設備。這些檢測設備在進行吸樣操作的過程中，由于吸樣對象搖晃或者其他抖動，會導致在液面上方氣泡產生。在有氣泡的情況下，吸樣過程會因為氣泡的存在提前觸發傳感器檢測到液面，從而導致吸樣異常。因此，需要對氣泡進行檢測。

2、傳統的檢測氣泡的方法是在吸樣裝置中增加紅外線傳感器，測量輸出電壓與光照強度的關系。當樣本管中存在氣泡時，不同介質對光的吸收與反射特性會導致光敏元件接收到的光強度發生變化，從而引起輸出電壓的波動，基于這一原理可以區分管道中的不同介質，檢測出氣泡。然而，由于不同的樣本管檢測位置不同、不同的樣本光學特性和介質情況等不同，該檢測方法需要針對不同的樣本以及不同的樣本管針對性設置傳感器，使用不便，也增加了設備的制造成本。

技術實現思路

1、基于此，有必要針對傳統的氣泡檢測方法使用不便的技術問題，提供一種能夠提高檢測便利性的氣泡檢測方法、裝置和分析儀。

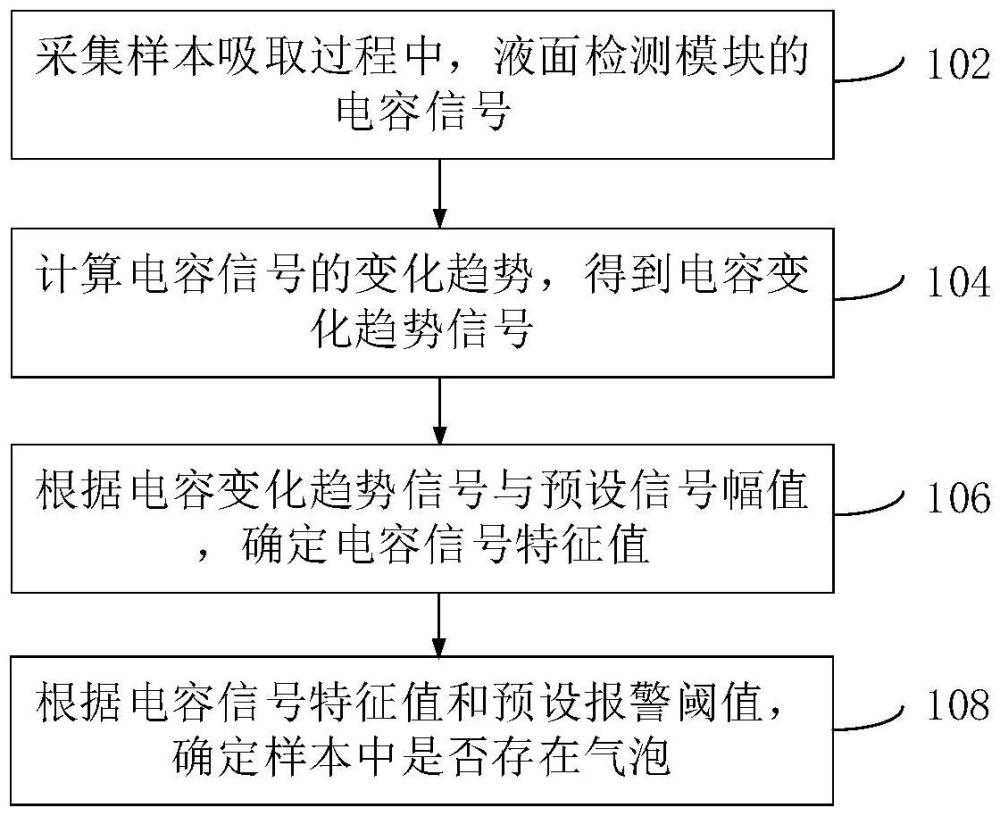

2、第一方面，本申請提供了一種氣泡檢測方法，所述方法包括：

3、采集樣本吸取過程中，液面檢測模塊的電容信號；所述液面檢測模塊用于檢測所述樣本的液面；

4、計算所述電容信號的變化趨勢，得到電容變化趨勢信號；

5、根據所述電容變化趨勢信號與預設信號幅值，確定電容信號特征值；

6、根據所述電容信號特征值和預設報警閾值，確定所述樣本中是否存在氣泡。

7、在其中一個實施例中，所述采集樣本吸取過程中，液面檢測模塊的電容信號之后，所述計算所述電容信號的變化趨勢，得到電容變化趨勢信號的步驟之前，所述方法還包括：

8、在所述電容信號中，截取基線段的電容信號；所述基線段的電容信號包括液面檢測觸發位置和吸樣起針位置之間的電容信號；

9、將所述基線段的電容信號對所述電容信號進行更新。

10、在其中一個實施例中，所述計算所述電容信號的變化趨勢，得到電容變化趨勢信號，包括：

11、對所述電容信號進行差分信號計算，得到所述電容變化趨勢信號。

12、在其中一個實施例中，所述對所述電容信號進行差分信號計算，得到所述電容變化趨勢信號，包括：

13、對所述電容信號進行濾波處理后，再進行差分信號計算，得到差分信號；

14、對所述差分信號進行濾波處理后，得到所述電容變化趨勢信號。

15、在其中一個實施例中，所述根據所述電容變化趨勢信號與預設信號幅值，確定電容信號特征值，包括：

16、根據幅值小于所述預設信號幅值的電容變化趨勢信號，確定所述電容信號特征值。

17、在其中一個實施例中，所述根據幅值小于所述預設信號幅值的電容變化趨勢信號，確定所述電容信號特征值，包括：

18、在當前電容變化趨勢信號的幅值小于所述預設信號幅值，且所述當前電容變化趨勢信號之后的預設數量個電容變化趨勢信號的幅值均小于所述預設信號幅值的情況下，根據當前電容變化趨勢信號確定所述電容信號特征值。

19、在其中一個實施例中，所述根據當前電容變化趨勢信號確定所述電容信號特征值，包括：

20、將當前電容變化趨勢信號對應的采樣數量確定為電容信號特征值。

21、在其中一個實施例中，所述根據所述電容信號特征值和預設報警閾值，確定所述樣本中是否存在氣泡，包括：

22、在所述電容信號特征值大于所述預設報警閾值的情況下，確定所述樣本中存在氣泡；

23、在所述電容信號特征值小于或等于所述預設報警閾值的情況下，確定所述樣本中不存在氣泡。

24、第二方面，本申請還提供了一種氣泡檢測裝置，所述裝置包括：

25、信號采集模塊，用于采集樣本吸取過程中，液面檢測模塊的電容信號；所述液面檢測模塊用于檢測所述樣本的液面；

26、信號變化分析模塊，用于計算所述電容信號的變化趨勢，得到電容變化趨勢信號；

27、信號特征確定模塊，用于根據所述電容變化趨勢信號與預設信號幅值，確定電容信號特征值；

28、判斷模塊，用于根據所述電容信號特征值和預設報警閾值，確定所述樣本中是否存在氣泡。

29、第三方面，本申請還提供了一種分析儀，包括液面檢測模塊和控制器，所述控制器連接所述液面檢測模塊；

30、所述液面檢測模塊用于檢測樣本的液面，生成電容信號并發送至所述控制器，所述控制器用于根據上述任一實施例的方法進行氣泡檢測。

31、上述氣泡檢測方法、裝置和分析儀，采集樣本吸取過程中，液面檢測模塊檢測樣本的液面產生的電容信號后，計算電容信號的變化趨勢，得到電容變化趨勢信號，根據電容變化趨勢信號與預設信號幅值，確定電容信號特征值，根據電容信號特征值和預設報警閾值，確定樣本中是否存在氣泡。從而，通過已有的液面檢測模塊就可以實現氣泡檢測，無需額外設置傳感器，降低了使用成本，提高了檢測便利性。通過對氣泡進行有效檢測，有效降低了錯誤的檢測結果發生的概率，提高了檢測可靠性。

技術特征：

1.一種氣泡檢測方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述采集樣本吸取過程中，液面檢測模塊的電容信號之后，所述計算所述電容信號的變化趨勢，得到電容變化趨勢信號的步驟之前，所述方法還包括：

3.根據權利要求1所述的方法，其特征在于，所述計算所述電容信號的變化趨勢，得到電容變化趨勢信號，包括：

4.根據權利要求3所述的方法，其特征在于，所述對所述電容信號進行差分信號計算，得到所述電容變化趨勢信號，包括：

5.根據權利要求1所述的方法，其特征在于，所述根據所述電容變化趨勢信號與預設信號幅值，確定電容信號特征值，包括：

6.根據權利要求5所述的方法，其特征在于，所述根據幅值小于所述預設信號幅值的電容變化趨勢信號，確定所述電容信號特征值，包括：

7.根據權利要求6所述的方法，其特征在于，所述根據當前電容變化趨勢信號確定所述電容信號特征值，包括：

8.根據權利要求1所述的方法，其特征在于，所述根據所述電容信號特征值和預設報警閾值，確定所述樣本中是否存在氣泡，包括：

9.一種氣泡檢測裝置，其特征在于，所述裝置包括：

10.一種分析儀，其特征在于，包括液面檢測模塊和控制器，所述控制器連接所述液面檢測模塊；

技術總結
本申請涉及一種氣泡檢測方法、裝置和分析儀，采集樣本吸取過程中，液面檢測模塊檢測樣本的液面產生的電容信號后，計算電容信號的變化趨勢，得到電容變化趨勢信號，根據電容變化趨勢信號與預設信號幅值，確定電容信號特征值，根據電容信號特征值和預設報警閾值，確定樣本中是否存在氣泡。從而，通過已有的液面檢測模塊就可以實現氣泡檢測，無需額外設置傳感器，降低了使用成本，提高了檢測便利性。通過對氣泡進行有效檢測，有效降低了錯誤的檢測結果發生的概率，提高了檢測可靠性。

技術研發人員：程地,魏文濤,劉峰,虞立,劉先成,馬作新,王卉,蔡遠揚
受保護的技術使用者：重慶普門創生物技術有限公司
技術研發日：
技術公布日：2025/4/24
