本技術涉及差壓變送器，具體為一種具有保護機構的差壓變送器。

背景技術：

1、差壓變送器是一種典型的自平衡檢測儀表，用于防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來，它用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20ma?dc信號輸出。

2、目前大多數的差壓變送器在對液體進行檢測時，由于液體內部會含有一些雜質，在檢測的過程中，液體內含有的雜質直接感壓膜片相接觸，容易對感壓膜片造成損傷，影響差壓變送器的檢測效果，針對上述問題，發明人提出一種具有保護機構的差壓變送器用于解決上述問題。

技術實現思路

1、為了解決液體的雜質容對差壓變送器造成損傷的問題；本實用新型的目的在于提供一種具有保護機構的差壓變送器。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種具有保護機構的差壓變送器，包括固定管，固定管的外表面固定安裝有進水管和出水管，出水管遠離固定管的一端固定安裝有主體，固定管內可拆卸安裝有過濾管，固定管的下表面固定安裝有安裝板，安裝板的下表面滑動安裝有兩個移動板，移動板的上表面固定安裝有兩個滑塊，且滑塊滑動設置在安裝板內部，安裝板內轉動安裝有兩個雙頭螺桿，且雙頭螺桿上螺紋連接有兩個滑塊，安裝板內轉動安裝有轉動桿，轉動桿的外表面固定安裝有兩個第四錐齒輪，兩個雙頭螺桿靠近轉動桿的一端中心處均固定安裝有第三錐齒輪，且第三錐齒輪和第四錐齒輪相嚙合，且移動板的上表面和過濾管的下表面活動接觸，固定管的上表面活動接觸有安裝盤，固定管的外表面固定安裝有兩個固定條，固定條內滑動安裝有移動條，且移動條的上表面固定連接在安裝盤的下表面上，安裝板內轉動安裝有兩個第一螺桿，且第一螺桿上螺紋連接有移動條，安裝板內轉動安裝有兩個錐齒桿，第一螺桿的底端中心處固定安裝有第一錐齒輪，第一錐齒輪和錐齒桿的一端相嚙合，安裝板內轉動安裝有轉桿，轉桿的外表面固定安裝有兩個第二錐齒輪，且錐齒桿遠離第一錐齒輪的一端和第二錐齒輪相嚙合，安裝盤的下表面轉動安裝有連接盤，連接盤內可拆卸安裝有清理桿，清理桿的外表面和過濾管的內壁活動接觸。

3、優選地，安裝盤的上表面固定安裝有電機，且電機的輸出軸的底端中心處固定連接在連接盤上。

4、優選地，連接盤的外表面轉動安裝有第二螺桿，且第二螺桿轉動貫穿連接盤和清理桿，第二螺桿上螺紋連接有螺帽，且螺帽和連接盤的外表面活動接觸。

5、優選地，過濾管的下表面固定安裝有排污管，且排污管的外表面設有閥門。

6、與現有技術相比，本實用新型的有益效果在于：

7、1、本實用新型中通過設置過濾管對液體中含有的雜質進行過濾，將液體中的雜質過濾在過濾管內部，避免對主體造成損傷，方便日常使用，其次通過設置移動板對過濾管進行限位，且通過轉動桿帶動移動板移動，方便對過濾管進行拆卸更換。

8、2、本實用新型中通過設置清理桿對過濾管進行清理，避免過濾管出現堵塞的現象，影響過濾的效率，其次通過轉桿帶動清理桿移動，使清理桿能夠移出固定管內部，方便對清理桿進行維修和更換。

技術特征：

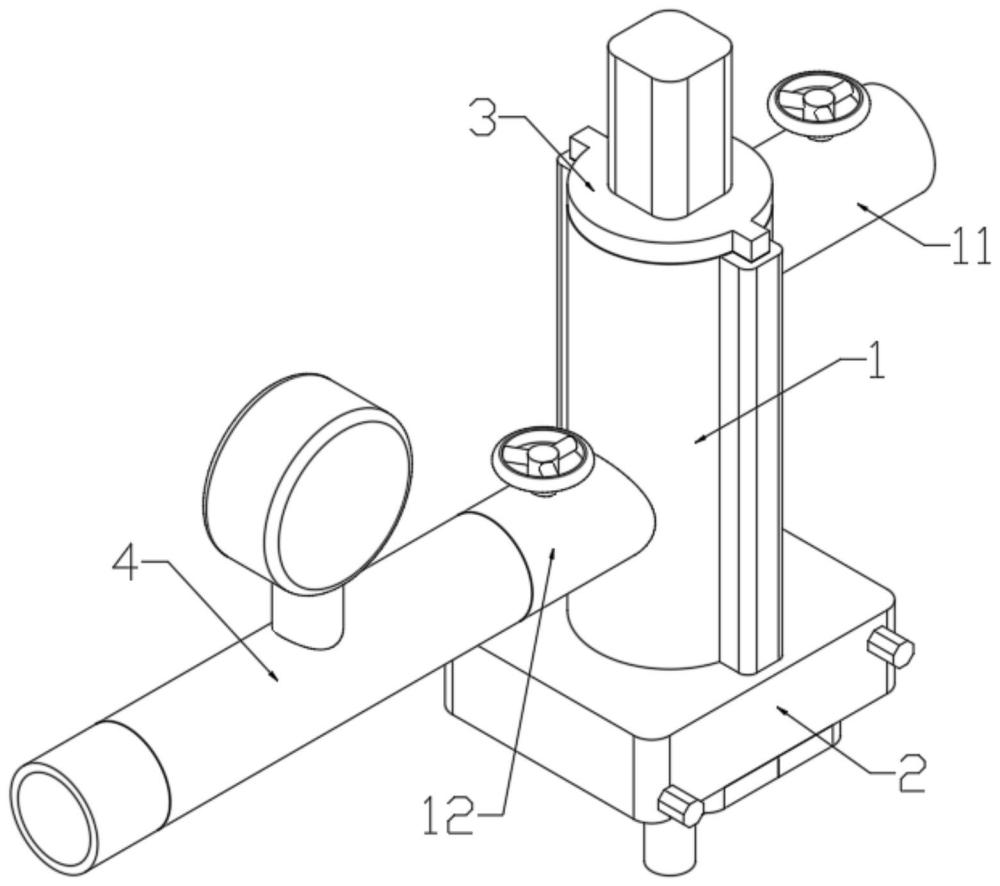

1.一種具有保護機構的差壓變送器，包括固定管(1)，其特征在于：所述固定管(1)的外表面固定安裝有進水管(11)和出水管(12)，所述出水管(12)遠離固定管(1)的一端固定安裝有主體(4)，所述固定管(1)內可拆卸安裝有過濾管(13)，所述固定管(1)的下表面固定安裝有安裝板(2)，所述安裝板(2)的下表面滑動安裝有兩個移動板(26)，且移動板(26)的上表面和過濾管(13)的下表面活動接觸，所述固定管(1)的上表面活動接觸有安裝盤(3)，所述安裝盤(3)的下表面轉動安裝有連接盤(32)，所述連接盤(32)內可拆卸安裝有清理桿(33)，所述清理桿(33)的外表面和過濾管(13)的內壁活動接觸。

2.如權利要求1所述的一種具有保護機構的差壓變送器，其特征在于，所述移動板(26)的上表面固定安裝有兩個滑塊(27)，且滑塊(27)滑動設置在安裝板(2)內部，所述安裝板(2)內轉動安裝有兩個雙頭螺桿(28)，且雙頭螺桿(28)上螺紋連接有兩個滑塊(27)。

3.如權利要求2所述的一種具有保護機構的差壓變送器，其特征在于，所述安裝板(2)內轉動安裝有轉動桿(29)，所述轉動桿(29)的外表面固定安裝有兩個第四錐齒輪(291)，兩個所述雙頭螺桿(28)靠近轉動桿(29)的一端中心處均固定安裝有第三錐齒輪(281)，且第三錐齒輪(281)和第四錐齒輪(291)相嚙合。

4.如權利要求1所述的一種具有保護機構的差壓變送器，其特征在于，所述安裝盤(3)的上表面固定安裝有電機(31)，且電機(31)的輸出軸的底端中心處固定連接在連接盤(32)上。

5.如權利要求1所述的一種具有保護機構的差壓變送器，其特征在于，所述連接盤(32)的外表面轉動安裝有第二螺桿(34)，且第二螺桿(34)轉動貫穿連接盤(32)和清理桿(33)，所述第二螺桿(34)上螺紋連接有螺帽(35)，且螺帽(35)和連接盤(32)的外表面活動接觸。

6.如權利要求1所述的一種具有保護機構的差壓變送器，其特征在于，所述固定管(1)的外表面固定安裝有兩個固定條(15)，所述固定條(15)內滑動安裝有移動條(16)，且移動條(16)的上表面固定連接在安裝盤(3)的下表面上，所述安裝板(2)內轉動安裝有兩個第一螺桿(21)，且第一螺桿(21)上螺紋連接有移動條(16)。

7.如權利要求6所述的一種具有保護機構的差壓變送器，其特征在于，所述安裝板(2)內轉動安裝有兩個錐齒桿(23)，所述第一螺桿(21)的底端中心處固定安裝有第一錐齒輪(22)，所述第一錐齒輪(22)和錐齒桿(23)的一端相嚙合，所述安裝板(2)內轉動安裝有轉桿(24)，所述轉桿(24)的外表面固定安裝有兩個第二錐齒輪(25)，且錐齒桿(23)遠離第一錐齒輪(22)的一端和第二錐齒輪(25)相嚙合。

8.如權利要求1所述的一種具有保護機構的差壓變送器，其特征在于，所述過濾管(13)的下表面固定安裝有排污管(14)，且排污管(14)的外表面設有閥門。

技術總結
本技術公開了一種具有保護機構的差壓變送器，涉及差壓變送器技術領域，而本技術包括固定管，固定管的外表面固定安裝有進水管和出水管，出水管遠離固定管的一端固定安裝有主體，固定管內可拆卸安裝有過濾管，固定管的下表面固定安裝有安裝板，安裝板的下表面滑動安裝有兩個移動板，且移動板的上表面和過濾管的下表面活動接觸，固定管的上表面活動接觸有安裝盤，安裝盤的下表面轉動安裝有連接盤，連接盤內可拆卸安裝有清理桿，清理桿的外表面和過濾管的內壁活動接觸，本技術中通過設置過濾管對液體中含有的雜質進行過濾，將液體中的雜質過濾在過濾管內部，避免對主體造成損傷，方便日常使用。

技術研發人員：張士雨
受保護的技術使用者：南京耀唐自動化科技有限公司
技術研發日：20240228
技術公布日：2025/4/28
