本技術涉及卷煙機械設備拆裝工具領域，更具體地，涉及一種用于卷煙設備狹窄空間的螺絲拆裝工具。

背景技術：

1、根據卷煙設備現場檢修經驗分析，在涉及包裝機的開關柜手車、煙葉復烤機等設備，由于設備本身設計、設備擺放等原因，使得檢修空間十分狹小。

2、檢修作業時，由于檢修空間狹小，沒有足夠的角度進行轉動，導致拆裝不便甚至無法進行維修工作。而不得不把擋板、蓋板等臨時拆除進行作業，而這往往需要耗費大量的時間和人力，大大增加了檢修時間。雖然存在長度不同的六角或者萬向工具，但是也需要準備許多工具，不利于設備維修工作的進行，使設備維修作業的繁瑣，降低了維修效率，提高了維修人員的勞動強度。

3、因此，如何提供一種用于卷煙設備狹窄空間的螺絲拆裝工具成為本領域亟需解決的技術難題。

技術實現思路

1、本實用新型的一個目的是提供一種用于卷煙設備狹窄空間的螺絲拆裝工具的新技術方案。

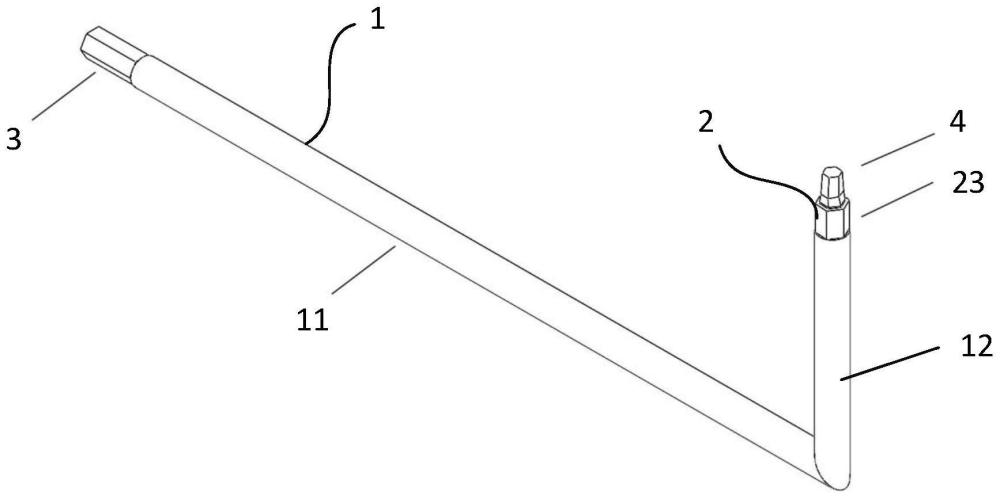

2、根據本實用新型的第一方面，提供了一種用于卷煙設備狹窄空間的螺絲拆裝工具，包括：殼體，所述殼體包括第一殼體和第二殼體，所述第一殼體與所述第二殼體垂直連接；

3、轉動組件，所述轉動組件包括第一轉動桿和第二轉動桿，所述第一轉動桿設置在所述第一殼體內，所述第二轉動桿設置在所述第二殼體內，所述第一轉動桿的第一端與所述第二轉動桿的第一端轉動連接，所述第一轉動桿轉動以帶動所述第二轉動桿轉動，所述第二轉動桿的第二端設置有批頭座，所述批頭座用于連接不同形狀的批頭。

4、可選地，所述批頭座位于所述第二殼體外部，且所述批頭座的直徑大于所述第二殼體的直徑；所述第一轉動桿的長度大于所述第二轉動桿的長度。

5、可選地，所述轉動組件還包括第一轉動軸承和第二轉動軸承，所述第一轉動軸承和所述第二轉動軸承分別套設在所述第一轉動桿和所述第二轉動桿上。

6、可選地，所述轉動組件還包括第一橡膠圈和第二橡膠圈，所述第一橡膠圈的外徑和所述第二橡膠圈的外徑分別略大于所述第一殼體的直徑和所述第二殼體的直徑，所述第一橡膠圈的內徑和所述第二橡膠圈的內徑分別等于所述第一轉動桿的直徑和第二轉動桿的直徑。

7、可選地，所述第一橡膠圈和所述第二橡膠圈分別靠近所述第一轉動桿的第一端和所述第二轉動桿的第一端設置；所述第一轉動軸承和所述第二轉動軸承分別靠近所述第一轉動桿的第二端和所述第二轉動桿的第二端設置。

8、可選地，所述第一轉動桿的第一端和所述第二轉動桿的第一端均設置有齒輪相匹配的傘齒輪。

9、可選地，所述第一轉動桿的第二端具有轉動把手，所述轉動把手設置在所述第一殼體外，且所述轉動把手的直徑大于所述第一殼體的直徑。

10、本實用新型的有益效果在于：

11、本實用新型通過第一殼體與第二殼體垂直連接，并使第一轉動桿設置在第一殼體內，第二轉動桿設置在第二殼體內，第一轉動桿的第一端與第二轉動桿的第一端轉動連接，第一轉動桿轉動以帶動第二轉動桿轉動，第二轉動桿的第二端設置有批頭座，使批頭座能夠連接不同形狀的批頭。在使用時，在批頭座上安裝相對應的批頭，操作人員手持第一殼體，將第二殼體伸入狹窄空間內，并將第二殼體上的批頭插入螺絲內，通過轉動第一轉動桿，使第一轉動桿帶動第二轉動桿轉動，進而帶動批頭座和批頭轉動，從而將螺絲擰出，解決了狹窄空間內無法使用常規工具對螺絲進行拆裝的問題，提高了維修效率，降低了維修人員的勞動強度，節約率時間。

12、通過以下參照附圖對本實用新型的示例性實施例的詳細描述，本實用新型的其它特征及其優點將會變得清楚。

技術特征：

1.一種用于卷煙設備狹窄空間的螺絲拆裝工具，其特征在于，包括：殼體，所述殼體包括第一殼體和第二殼體，所述第一殼體與所述第二殼體垂直連接；

2.根據權利要求1所述的用于卷煙設備狹窄空間的螺絲拆裝工具，其特征在于，所述批頭座位于所述第二殼體外部，且所述批頭座的直徑大于所述第二殼體的直徑；所述第一轉動桿的長度大于所述第二轉動桿的長度。

3.根據權利要求1所述的用于卷煙設備狹窄空間的螺絲拆裝工具，其特征在于，所述轉動組件還包括第一轉動軸承和第二轉動軸承，所述第一轉動軸承和所述第二轉動軸承分別套設在所述第一轉動桿和所述第二轉動桿上。

4.根據權利要求3所述的用于卷煙設備狹窄空間的螺絲拆裝工具，其特征在于，所述轉動組件還包括第一橡膠圈和第二橡膠圈，所述第一橡膠圈的外徑和所述第二橡膠圈的外徑分別略大于所述第一殼體的直徑和所述第二殼體的直徑，所述第一橡膠圈的內徑和所述第二橡膠圈的內徑分別等于所述第一轉動桿的直徑和第二轉動桿的直徑。

5.根據權利要求4所述的用于卷煙設備狹窄空間的螺絲拆裝工具，其特征在于，所述第一橡膠圈和所述第二橡膠圈分別靠近所述第一轉動桿的第一端和所述第二轉動桿的第一端設置；所述第一轉動軸承和所述第二轉動軸承分別靠近所述第一轉動桿的第二端和所述第二轉動桿的第二端設置。

6.根據權利要求1所述的用于卷煙設備狹窄空間的螺絲拆裝工具，其特征在于，所述第一轉動桿的第一端和所述第二轉動桿的第一端均設置有齒輪相匹配的傘齒輪。

7.根據權利要求1所述的用于卷煙設備狹窄空間的螺絲拆裝工具，其特征在于，所述第一轉動桿的第二端具有轉動把手，所述轉動把手設置在所述第一殼體外，且所述轉動把手的直徑大于所述第一殼體的直徑。

技術總結
本技術公開了一種用于卷煙設備狹窄空間的螺絲拆裝工具，包括：殼體，殼體包括第一殼體和第二殼體；轉動組件，轉動組件包括第一轉動桿和第二轉動桿，第一轉動桿設置在第一殼體內，第二轉動桿設置在第二殼體內，第一轉動桿的第二端與第二轉動桿轉動連接，第一轉動桿轉動以帶動第二轉動桿轉動，第二轉動桿的第二端設置有批頭座，以連接不同形狀的批頭。在使用時，在批頭座上安裝相對應的批頭，操作人員手持第一殼體，將第二殼體伸入狹窄空間內，并將第二殼體上的批頭插入螺絲內，通過轉動第一轉動桿帶動批頭座和批頭轉動，從而將螺絲擰出，解決了狹窄空間內無法使用常規工具對螺絲進行拆裝的問題，提高了維修效率，降低了維修人員的勞動強度。

技術研發人員：沈宗毅,胡濤,關堡方,顧星宇,孔迪
受保護的技術使用者：紅云紅河煙草（集團）有限責任公司
技術研發日：20240228
技術公布日：2025/4/28
