本技術涉及溫度傳感器檢定，具體涉及一種傳感器自動檢定系統。

背景技術：

1、常規的溫度傳感器根據材料和元器件特性主要分為熱電偶和熱電阻兩類，其使用方式均為將感溫端收集到的熱信號轉換為電信號輸送給測量儀器，以此檢測溫度變化情況，因此，對溫度傳感器的檢定就成為了其能夠準確工作的關鍵。而在目前較常采用的檢定方法中，多采用人工連線的方式設置傳感器，再由人工將其轉移至測試環境中進行溫度測試檢定，其測試效率十分有限，且人工操作容易引入較多的隨機誤差，使得檢定測試的準確性受影響。

技術實現思路

1、鑒于此，本實用新型目的在于提供一種傳感器自動檢定系統，能夠對溫度傳感器進行自動化檢定，有效提高測試效率，并保證了測試精度。

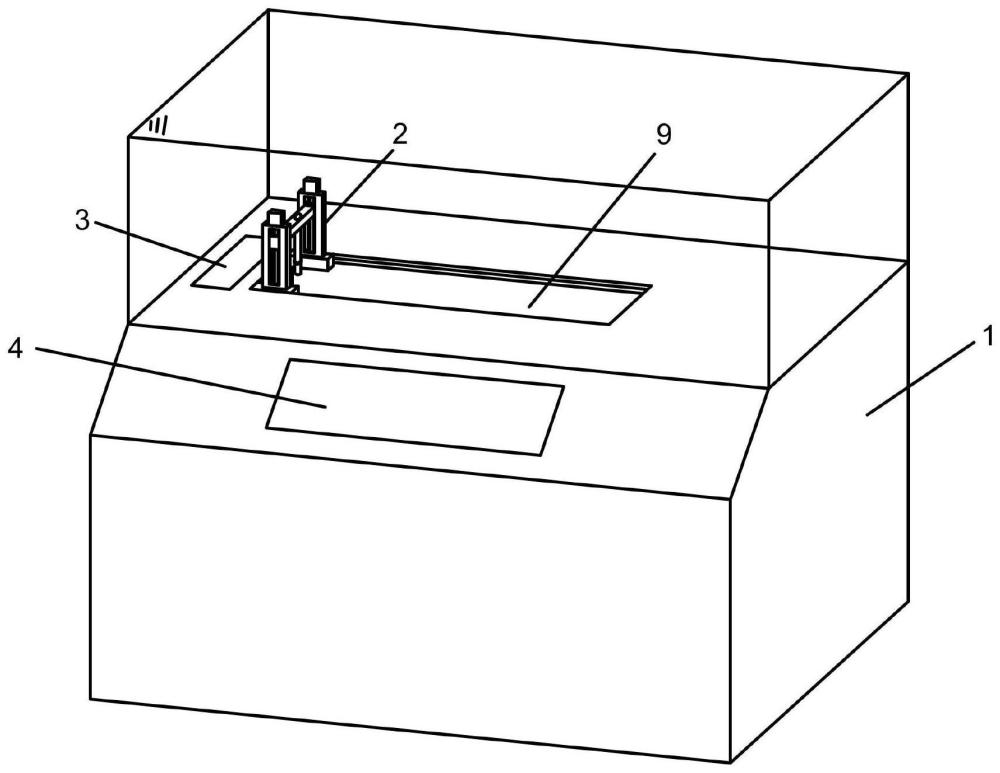

2、本實用新型中的一種傳感器自動檢定系統，包括：

3、檢定裝置，用于容納進行檢定操作所需的基本組件；

4、檢定支架，設置在檢定裝置上表面；

5、電路模塊，用于與待檢定的傳感器實現閉合電路連接；

6、控制面板，用于對檢定裝置進行控制；

7、其中，檢定支架下方設置有測試槽，檢定支架與測試槽的側表面接觸，且能夠沿測試槽軸向移動，測試槽中沿檢定支架的移動方向依次交替設置有兩組以上恒溫槽和干燥槽；

8、檢定支架包括支架底座、豎直支座、連接梁、固定桿，其中，支架底座由沿測試槽中線鏡像設置的兩部分組成，其每一部分別與測試槽的一個側面接觸，每組與測試槽側面接觸的支架底座上均設置有一組豎直支座，兩組豎直支座經能夠沿豎直支座上下移動的連接梁相連，連接梁中段處豎直向下設置有固定桿，固定桿上能夠設置與其可拆卸連接的傳感器架，使得傳感器架能夠在連接梁和固定桿的作用下伸入恒溫槽和干燥槽中。

9、本實用新型的一種實施方式在于，所述測試槽在與支架底座兩部分分別接觸的兩組側面上分別設置有用于容納支撐電機的槽體結構，支撐電機為能夠在槽體結構中沿測試槽軸向移動的線性電機，其與控制面板電連接，且支撐電機與支架底座相連。

10、本實用新型的一種實施方式在于，所述豎直支座上均設置有豎直滑槽，且豎直支座頂部均設置有類型為線形電機的支座電機，支座電機與控制面板電連接，連接梁在支座電機的驅動下能夠在豎直滑槽中上下滑動。

11、本實用新型的一種實施方式在于，所述傳感器架包括上板體、下板體、連接管，其中，上板體為水平設置的矩形平板，下板體為位于上板體下方的形狀相同的平行矩形平板，兩者依靠豎直設置的連接管相連，連接管為內部中空的管體，其能夠與固定桿形成過盈配合連接，上板體上設置有多組豎直貫通的限位通孔，下板體上設置有多組與限位通孔的位置豎直對應的容納槽。

12、進一步的，所述容納槽底面上設置有直徑小于容納槽直徑的通孔。

13、本實用新型的一種實施方式在于，所述恒溫槽側壁上設置有與控制面板電連接的控溫管和超聲波換能器。

14、本實用新型的一種實施方式在于，所述干燥槽側壁上設置有多組噴氣裝置，噴氣裝置同控制面板電連接。

15、本實用新型起到的技術效果是：

16、本實用新型能夠對多組熱電阻同時進行獨立檢定測試，測試過程無需人工額外干預，測試效率和準確度均高于常規的人工檢定過程，能夠實現自動檢定。

技術特征：

1.一種傳感器自動檢定系統，其特征在于，包括：

2.根據權利要求1所述的一種傳感器自動檢定系統，其特征在于：所述測試槽(9)在與支架底座(21)兩部分分別接觸的兩組側面上分別設置有用于容納支撐電機(6)的槽體結構，支撐電機(6)為能夠在槽體結構中沿測試槽(9)軸向移動的線性電機，其與控制面板(4)電連接，且支撐電機(6)與支架底座(21)相連。

3.根據權利要求1所述的一種傳感器自動檢定系統，其特征在于：所述豎直支座(22)上均設置有豎直滑槽，且豎直支座(22)頂部均設置有類型為線形電機的支座電機(23)，支座電機(23)與控制面板(4)電連接，連接梁(24)在支座電機(23)的驅動下能夠在豎直滑槽中上下滑動。

4.根據權利要求1所述的一種傳感器自動檢定系統，其特征在于：所述傳感器架(7)包括上板體(71)、下板體(72)、連接管(73)，其中，上板體(71)為水平設置的矩形平板，下板體(72)為位于上板體(71)下方的形狀相同的平行矩形平板，兩者依靠豎直設置的連接管(73)相連，連接管(73)為內部中空的管體，其能夠與固定桿(25)形成過盈配合連接，上板體(71)上設置有多組豎直貫通的限位通孔(74)，下板體(72)上設置有多組與限位通孔(74)的位置豎直對應的容納槽(75)。

5.根據權利要求4所述的一種傳感器自動檢定系統，其特征在于：所述容納槽(75)底面上設置有直徑小于容納槽(75)直徑的通孔。

6.根據權利要求1所述的一種傳感器自動檢定系統，其特征在于：所述恒溫槽(5)側壁上設置有與控制面板(4)電連接的控溫管(51)和超聲波換能器(52)。

7.根據權利要求1所述的一種傳感器自動檢定系統，其特征在于：所述干燥槽(8)側壁上設置有多組噴氣裝置(81)，噴氣裝置(81)同控制面板(4)電連接。

技術總結
一種傳感器自動檢定系統，涉及溫度傳感器檢定技術領域，主要包括檢定裝置、檢定支架、電路模塊、控制面板，其中，檢定支架下方設置有測試槽，檢定支架與測試槽的側表面接觸，且能夠沿測試槽軸向移動，測試槽中交替設置有兩組以上恒溫槽和干燥槽，檢定支架包括支架底座、豎直支座、連接梁、固定桿，其中，支架底座上均設置有一組豎直支座，兩組豎直支座經能夠沿豎直支座上下移動的連接梁相連，連接梁中段處豎直向下設置有固定桿，固定桿上設置有傳感器架，使得傳感器架能夠伸入恒溫槽和干燥槽中；本技術能夠對多組熱電阻同時進行獨立檢定測試，測試過程無需人工額外干預，測試效率和準確度均高于常規的人工檢定過程，能夠實現自動檢定。

技術研發人員：孫娛杭,王立強,薛速儒,馬鵬飛
受保護的技術使用者：遼寧佳宇電子產品有限公司
技術研發日：20240307
技術公布日：2025/4/28
