本技術屬于電子稱，尤其涉及一種雙顯防水計重電子稱。

背景技術：

1、電子秤是現在非常普遍的計重工具，是集合了電子技術、傳感器技術等多種手段于一體的計重科技產。但其使用的環境復雜，在消費者使用的過程中，電子秤容易接觸到各種液體、粉塵，如果這些液體和粉塵進入到電子秤內部，則會腐蝕和銹蝕其內部的電子元件和電路板，從而使電子稱短路或失靈。因此，現在的多數電子稱都會作防水處理。例如，公開號為cn206019828u，名稱為《塑封防水電子秤》的中國專利公開了一種防水電子秤，其包括一主秤框，主秤框上設置至少一電子裝置，還包括安裝在主秤框上的至少一安裝盒，所述的安裝盒設置有與所述電子裝置相適配的容納槽，電子裝置設置在所述容納槽內并由至少一塑封蓋封裝固定在安裝盒上。

2、該實用新型專利采用的是二次成型塑封的防水方式，密封結構繁瑣復雜，生產成本高。因此，需要研發一種新的防水電子秤，以解決現有技術的缺陷。

技術實現思路

1、本實用新型的目的在于提供一種雙顯示防水電子稱，旨在解決現有技術中的電子秤防水結構繁瑣復雜，生產成本高的技術缺陷。

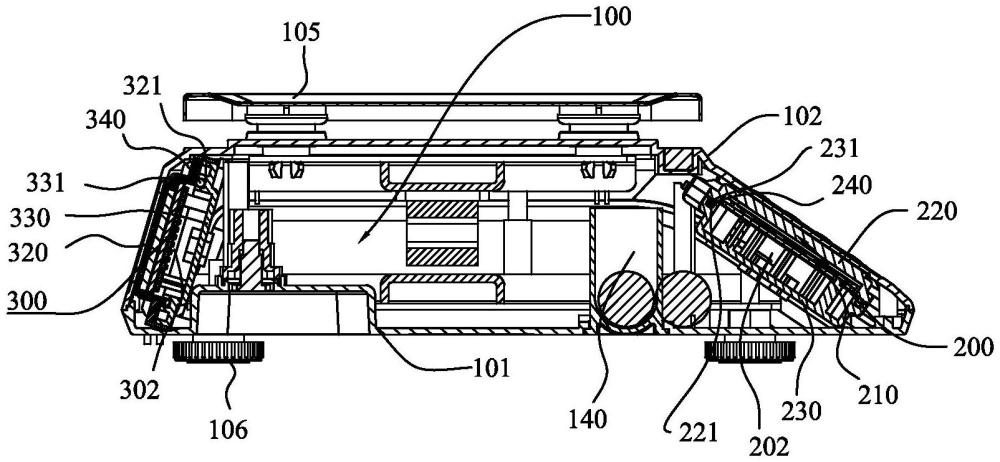

2、為實現上述目的，本實用新型實施例提供的一種雙顯示防水電子秤，包括秤框，所述秤框包括底殼和面殼，所述面殼的相對側面上分別設有前防水殼和后防水殼；

3、所述前防水殼包括固定連接的前外殼和前內殼，二者之間形成一前密封腔；一前電路板模塊容置于所述前密封腔內；所述前外殼的邊緣和前內殼的邊緣分別設有相互配合的第一凹槽和第一凸緣；所述第一凸緣插入所述第一凹槽中，且所述第一凹槽中設有一第一密封圈，所述第一密封圈置于所述第一凹槽和所述第一凸緣之間，將所述前外殼和所述前內殼密封連接；

4、所述后防水殼包括固定連接的后外殼和所述后內殼，二者之間形成一后密封腔，一后電路板模塊容置于所述后密封腔內；所述后外殼和所述后內殼的邊緣也分別設有相互配合的第二凹槽和第二凸緣；所述第二凸緣插入所述第二凹槽中，且所述第二凹槽中設有第二密封圈，所述第二密封圈將所述后外殼和所述后內殼密封連接。

5、可選地，所述前電路板模塊上設有多個按鍵，所述前外殼上還設有按鍵防水套和按鍵窗格，所述按鍵防水套上設有與所述按鍵適配的多個凹槽，所述按鍵防水套安裝于所述按鍵窗格處，且其周邊貼合所述前電路板模塊，使所述凹槽套設有于所述按鍵；所述按鍵防水套與所述按鍵窗格的連接處用防水膠密封連接，所述按鍵防水套與所述前電路板模塊貼合處用防水膠密封連接。

6、可選地，所述前電路板模塊和所述后電路板模塊之間設有一連接線，所述前內殼上設有一前出線孔，所述后內殼上設有一后出線孔，所述連接線穿出所述前出線孔和所述后出線孔，且用防水膠分別密封所述前出線孔和所述后出線孔。

7、可選地，所述前電路板模塊上連接一電線，所述電線穿出所述前出線孔，且用防水膠密封該前出線孔。

8、可選地，所述秤框的底殼上設有電源倉，所述電源倉內設有電池，并用防水膠密封所述電源倉。

9、可選地，所述秤框的底殼上安裝有一充電口，所述充電口穿過所述底殼，且與所述底殼的內、外面連接處都用防水膠密封，充電口設有硅膠防水塞。

10、可選地，所述前內殼的上邊緣上還設有若干第一定位片，所述秤框的底殼上設有若干定位柱和定位槽；所述定位柱的頂部設有一插槽，所述前內殼上邊緣第一定位片插入所述插槽，下邊緣第一定位片插入定位槽從而將所述前防水殼相對所述秤框的底殼傾斜安裝。

11、可選地，所述后防水殼的后內殼和后外殼上設有若干相互配合的第二開孔，通過若干第二螺釘插入所述第二開孔將所述后內殼和所述后外殼固定連接，形成一后密封腔；所述后內殼的上邊緣上還設有若干第二定位片，所述秤框的底殼上設有若干定位柱和若干定位槽，所述定位柱的頂部設有一插槽，所述后內殼上邊緣的第二定位片插入所述插槽，下邊緣的第二定位片插入所述定位槽中，從而將所述后防水殼相對所述秤框的底殼傾斜安裝于所述面殼上。

12、可選地，所述秤框內設有上支撐架、下支撐架和傳感器；所述下支撐架與所述傳感器貼合固定，所述下支撐架貼合固定于所述傳感器上，從而使所述上支撐架、下支撐架、所述秤框的底殼和所述傳感器組成一個稱重測量的支架。

13、一種雙顯示防水電子秤，包括秤框，所述秤框包括底殼和面殼，所述面殼的相對側面上分別設有前防水殼和后防水殼；

14、所述前防水殼包括固定連接的前外殼和前內殼，二者之間形成一前密封腔；一前電路板模塊容置于所述前密封腔內；所述前外殼的邊緣和前內殼的邊緣分別設有相互配合的第一凹槽和第一凸緣；所述第一凸緣插入所述第一凹槽中，且所述第一凹槽中設有一第一密封圈，所述第一密封圈置于所述第一凹槽和所述第一凸緣之間，將所述前外殼和所述前內殼密封連接；

15、所述后防水殼包括固定連接的后外殼和后內殼，二者之間形成一后密封腔，一后電路板模塊容置于所述后密封腔內；所述后外殼和所述后內殼的連接處用防水膠密封。

16、本實用新型的工作效果是：所述雙顯示防水電子秤包括前防水殼和后防水殼，前防水殼用前密封圈進行密封防水，后防水殼用后密封圈進行密封防水，防水性好，結構簡單，成本低、制造方便及生產安裝方便。所述后防水殼用后密封圈進行密封防水。

17、按鍵防水套與前防水殼連接處及與前電路板模連接處均用防水膠密封，從而達成全面防水。

18、所述前內殼上的所述前出線孔和所述后內殼上的所述后出線孔的兩端口用防水膠分別密封，從而進一步防水。

19、本實用新型所述的雙顯示防水電子秤防水效果好，防水方法簡單，便于生產和組裝。

技術特征：

1.一種雙顯示防水電子秤，包括秤框，所述秤框包括底殼和面殼，其特征在于，所述面殼的相對側面上分別設有前防水殼和后防水殼；

2.根據權利要求1所述的雙顯示防水電子秤，其特征在于，所述前電路板模塊上設有多個按鍵，所述前外殼上還設有按鍵防水套和按鍵窗格，所述按鍵防水套上設有與所述按鍵適配的多個凹槽，所述按鍵防水套安裝于所述按鍵窗格處，且其周邊貼合所述前電路板模塊，使所述凹槽套設有于所述按鍵；所述按鍵防水套與所述按鍵窗格的連接處用防水膠密封連接，所述按鍵防水套與所述前電路板模塊貼合處用防水膠密封連接。

3.根據權利要求1所述的雙顯示防水電子秤，其特征在于，所述前電路板模塊和所述后電路板模塊之間設有一連接線，所述前內殼上設有一前出線孔，所述后內殼上設有一后出線孔，所述連接線穿出所述前出線孔和所述后出線孔，且用防水膠分別密封所述前出線孔和所述后出線孔。

4.根據權利要求3所述的雙顯示防水電子秤，其特征在于，所述前電路板模塊上連接一電線，所述電線穿出所述前出線孔，且用防水膠密封該前出線孔。

5.根據權利要求1所述的雙顯示防水電子秤，其特征在于，所述秤框的底殼上設有電源倉，所述電源倉內設有電池，并用防水膠密封所述電源倉。

6.根據權利要求1所述的雙顯示防水電子秤，其特征在于，所述秤框的底殼上安裝有一充電口，所述充電口穿過所述底殼，且與所述底殼的內、外面連接處都用防水膠密封；充電口設有硅膠防水塞。

7.根據權利要求1-6任一項所述的雙顯示防水電子秤，其特征在于，所述前內殼的上邊緣上還設有若干第一定位片，所述秤框的底殼上設有若干定位柱和定位槽；所述定位柱的頂部設有一插槽，所述前內殼上邊緣第一定位片插入所述插槽，下邊緣第一定位片插入定位槽從而將所述前防水殼相對所述秤框的底殼傾斜安裝。

8.根據權利要求1-6任一項所述的雙顯示防水電子秤，其特征在于，所述后防水殼的后內殼和后外殼上設有若干相互配合的第二開孔，通過若干第二螺釘插入所述第二開孔將所述后內殼和所述后外殼固定連接，形成一后密封腔；所述后內殼的上邊緣上還設有若干第二定位片，所述秤框的底殼上設有若干定位柱和若干定位槽，所述定位柱的頂部設有一插槽，所述后內殼上邊緣的第二定位片插入所述插槽，下邊緣的第二定位片插入所述定位槽中，從而將所述后防水殼相對所述秤框的底殼傾斜安裝于所述面殼上。

9.根據權利要求1-6任一項所述的雙顯示防水電子秤，其特征在于，所述秤框內設有上支撐架、下支撐架和傳感器；所述下支撐架與所述傳感器貼合固定，所述下支撐架貼合固定于所述傳感器上，從而使所述上支撐架、下支撐架、所述秤框的底殼和所述傳感器組成一個稱重測量的支架。

10.一種雙顯示防水電子秤，包括秤框，所述秤框包括底殼和面殼，其特征在于，所述面殼的相對側面上分別設有前防水殼和后防水殼；

技術總結
本技術屬于電子秤技術領域，尤其涉及一種雙顯示防水電子秤，包括秤框，所述秤框上有前防水殼和后防水殼，所述前防水殼設有前電路板模塊和所述后防水殼內設有后電路板模塊。所述雙顯示防水電子秤包括前防水殼和后防水殼，前防水殼用前密封圈密封進行邊緣防水，并將按鍵與防水套設計為一體，用防水膠密封安裝在前防水殼上，所述后防水殼用后密封圈密封進行邊緣防水，防水性好，結構簡單，成本低、制造方便及生產安裝方便。并可采取硅膠墊片、透明面板貼合在面殼上，進行防塵處理。上述結構有效地對電子秤的電路板模塊起到了防水和防塵的保護的作用，達到了延長電子秤使用壽命的目的。

技術研發人員：代天
受保護的技術使用者：東莞市鉑衡電子有限公司
技術研發日：20231229
技術公布日：2025/4/28
