本技術涉及的是壓管機構，具體而言，尤其涉及一種壓采血管機構及自動化檢測裝置。

背景技術：

1、血液檢測是醫療診斷疾病的常規手段，用采血管采集血液作為化驗樣品是最常見的方式，采血管已經是醫院必備的且大量使用的醫用器械，采血管的大量應用使采血方式更加可靠，同時也為醫務人員的采血工作提供了極大便利。目前的穿刺針都是通過橡膠帽插入到采血管中吸取樣本，吸完樣本后穿刺針需從采血管中拔出來，有可能會把采血管一起從采血管夾持機構中帶出來；現有技術中也有能夠壓住采血管的裝置，但是其一般只能適應固定高度的采血管，而不能自適應不同高度的采血管；故提供一種壓采血管機構及自動化檢測裝置，用于解決現有的壓管機構不能匹配不同高度的采血管的問題。

技術實現思路

1、本實用新型的目的之一在于提供一種壓采血管機構及自動化檢測裝置，以便于解決現有的壓管機構不能匹配不同高度的采血管的問題。

2、本實用新型一種壓采血管機構及自動化檢測裝置可以通過下列技術方案來實現：

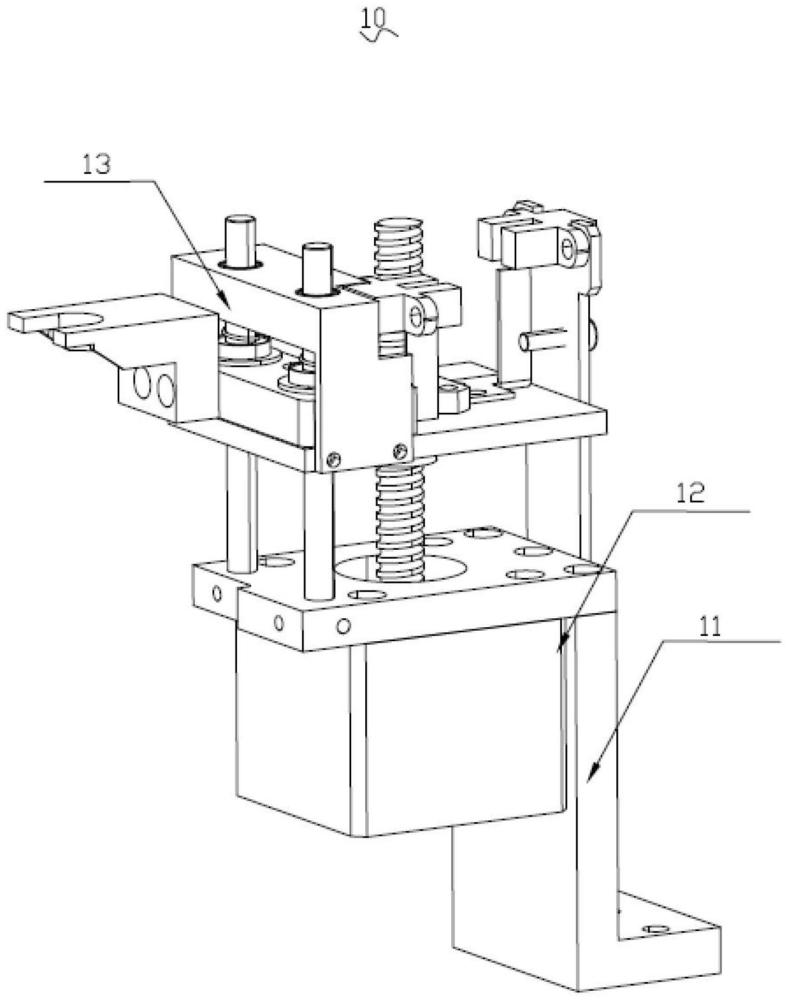

3、本實用新型一種壓采血管機構包括支撐組件；絲桿電機，其設置在所述支撐組件上；壓帽組件，其活動設置在所述支撐組件上且與所述絲桿電機傳動連接；其中，所述壓帽組件包括活動支撐結構，其活動設置在所述支撐組件上且與所述絲桿電機傳動連接；活動設置在所述活動支撐結構上的壓帽結構，其能夠與采血管接觸連接；設置在所述活動支撐結構和所述壓帽結構之間的至少一個緩沖件；分別設置在所述活動支撐結構和所述壓帽結構上的第一感應裝置，其對所述壓帽結構是否壓緊采血管的橡膠帽進行實時監測操作；分別設置在所述活動支撐結構和所述支撐組件上的第二感應裝置，其對所述絲桿電機的初始位置進行實時監測操作。

4、在其中一種實施方式中，所述支撐組件包括固定板、支撐板和至少一根導向軸；所述支撐板、至少一根所述導向軸分別固定設置在所述支撐板上，所述壓帽組件活動貫穿設置在至少一根所述導向軸上。

5、在其中一種實施方式中，所述支撐板上固定設置有限位桿，其能夠與所述壓帽組件接觸連接。

6、在其中一種實施方式中，所述活動支撐結構包括活動板、支撐架和絲桿套；所述活動板活動貫穿在至少一根所述導向軸上；所述支撐架固定設置在所述活動板上，所述壓帽結構活動設置在所述活動板和所述支撐架之間；所述絲桿套固定貫穿設置在所述活動板上且與所述絲桿電機傳動連接。

7、在其中一種實施方式中，所述壓帽結構包括連接板、壓帽主體和至少一個導向套；所述連接板活動設置在所述活動板和所述支撐架之間；所述壓帽主體固定設置在所述連接板的側邊，其能夠與采血管的橡膠帽接觸連接；至少一個所述導向套固定貫穿設置在所述連接板上且分別活動貫穿相對應的所述導向軸。

8、在其中一種實施方式中，所述壓帽主體上貫穿設置有缺口。

9、在其中一種實施方式中，兩個所述緩沖件分別設置在所述支撐架和所述連接板之間；所述緩沖件采用的是彈簧。

10、在其中一種實施方式中，所述第一感應裝置采用的是接觸開關，其包括第一活動傳感件和第一固定傳感件；所述第一活動傳感件固定設置在所述壓帽結構上，所述第一固定傳感件固定設置在所述活動支撐結構上；所述第一活動傳感件能夠與所述第一固定傳感件接觸感應。

11、在其中一種實施方式中，在本實施例中，所述第二感應裝置采用的是接觸開關，其包括第二活動傳感件和第二固定傳感件；所述第二活動傳感件固定設置在所述活動支撐結構上，所述第二固定傳感件固定設置在所述支撐組件上；所述第二活動傳感件能夠與所述第二固定傳感件接觸感應。

12、一種自動化檢測裝置包括上述任一項所述的壓采血管機構。

13、與現有技術相比，本實用新型一種壓采血管機構及自動化檢測裝置的有益效果為：

14、本實用新型一種壓采血管機構及自動化檢測裝置通過絲桿電機帶動所述壓帽結構向下運動，能夠與不同高度地采血管橡膠帽接觸連接，當采血管橡膠帽與壓帽結構接觸時，會觸發壓帽感應裝置使得絲桿電機停止工作，方便穿刺針從采血管拔出來，有效地解決了現有的壓管機構不能匹配不同高度的采血管的問題；同時通過設置在壓帽感應裝置和絲桿復位感應裝置，使得該設備更加智能化。

技術特征：

1.一種壓采血管機構，其特征在于，包括支撐組件；

2.根據權利要求1所述的一種壓采血管機構，其特征在于，所述支撐組件包括固定板、支撐板和至少一根導向軸；所述支撐板、至少一根所述導向軸分別固定設置在所述支撐板上，所述壓帽組件活動貫穿設置在至少一根所述導向軸上。

3.根據權利要求2所述的一種壓采血管機構，其特征在于，所述支撐板上固定設置有限位桿，其能夠與所述壓帽組件接觸連接。

4.根據權利要求2所述的一種壓采血管機構，其特征在于，所述活動支撐結構包括活動板、支撐架和絲桿套；所述活動板活動貫穿在至少一根所述導向軸上；所述支撐架固定設置在所述活動板上，所述壓帽結構活動設置在所述活動板和所述支撐架之間；所述絲桿套固定貫穿設置在所述活動板上且與所述絲桿電機傳動連接。

5.根據權利要求4所述的一種壓采血管機構，其特征在于，所述壓帽結構包括連接板、壓帽主體和至少一個導向套；所述連接板活動設置在所述活動板和所述支撐架之間；所述壓帽主體固定設置在所述連接板的側邊，其能夠與采血管的橡膠帽接觸連接；至少一個所述導向套固定貫穿設置在所述連接板上且分別活動貫穿相對應的所述導向軸。

6.根據權利要求5所述的一種壓采血管機構，其特征在于，所述壓帽主體上貫穿設置有缺口。

7.根據權利要求5所述的一種壓采血管機構，其特征在于，兩個所述緩沖件分別設置在所述支撐架和所述連接板之間；所述緩沖件采用的是彈簧。

8.根據權利要求1所述的一種壓采血管機構，其特征在于，所述第一感應裝置采用的是接觸開關，其包括第一活動傳感件和第一固定傳感件；所述第一活動傳感件固定設置在所述壓帽結構上，所述第一固定傳感件固定設置在所述活動支撐結構上；所述第一活動傳感件能夠與所述第一固定傳感件接觸感應。

9.根據權利要求4所述的一種壓采血管機構，其特征在于，所述第二感應裝置采用的是接觸開關，其包括第二活動傳感件和第二固定傳感件；所述第二活動傳感件固定設置在所述活動支撐結構上，所述第二固定傳感件固定設置在所述支撐組件上；所述第二活動傳感件能夠與所述第二固定傳感件接觸感應。

10.一種自動化檢測裝置，其特征在于，包括權利要求1-9任一項所述的壓采血管機構。

技術總結
本技術公開了一種壓采血管機構，其包括支撐組件；設置在所述支撐組件上的絲桿電機；活動設置在所述支撐組件上且與所述絲桿電機傳動連接的壓帽組件，其包括活動支撐結構，其活動設置在所述支撐組件上且與所述絲桿電機傳動連接；活動設置在所述活動支撐結構上的壓帽結構；設置在所述活動支撐結構和所述壓帽結構之間的至少一個緩沖件；分別設置在所述活動支撐結構和所述壓帽結構上的第一感應裝置；分別設置在所述活動支撐結構和所述支撐組件上的第二感應裝置。本技術還公開了一種自動化檢測裝置。本技術通過絲桿電機和壓帽組件的配合，有效地解決了現有的壓管機構不能匹配不同高度的采血管的問題。

技術研發人員：任華平,張吉濤,王雄,吳有材
受保護的技術使用者：深圳市匯松科技發展有限公司
技術研發日：20240319
技術公布日：2025/4/28
