本技術涉及樹脂檢測，具體是一種樹脂熱性能檢測裝置。

背景技術：

1、樹脂按來源可分為天然樹脂和合成樹脂，天然樹脂是指由自然界中動植物分泌物所得的無定形有機物質，合成樹脂則是由人工合成的一類高分子聚合物，其最重要的應用是制造塑料，在對樹脂的導熱性能進行檢測時，會使用到一種樹脂熱性能檢測裝置。

2、樹脂熱性能檢測裝置在對樹脂進行導熱性能進行檢測時，通常將檢測頭固定在多個樹脂板中間位置，通過導熱性能測定儀輸入對應的檢測數值，對樹脂的導熱性能進行檢測，檢測結束后，需要對導熱性能測定儀與連接頭進行分別存儲，增加存儲空間，通常在不使用的情況下，缺少對檢測頭的輸出頭進行防護，導致檢測頭容易出現損壞，降低了檢測頭的使用壽命。

技術實現思路

1、為了彌補現有技術的不足，檢測結束后，需要對導熱性能測定儀與連接頭進行分別存儲，增加存儲空間，通常在不使用的情況下，缺少對檢測頭的輸出頭進行防護，導致檢測頭容易出現損壞，降低了檢測頭的使用壽命的問題，本實用新型提出一種樹脂熱性能檢測裝置。

2、本實用新型解決其技術問題所采用的技術方案是：一種樹脂熱性能檢測裝置，包括熱性能測定儀本體，所述熱性能測定儀本體的輸入端電性連接有檢測頭，所述熱性能測定儀本體的一側設置有防護機構；

3、所述防護機構包括防護盒，所述防護盒固定安裝于熱性能測定儀本體的一側，所述防護盒的內腔與檢測頭的表面滑動連接，所述防護盒的一側開設有滑動孔，所述防護盒的內腔滑動連接有支撐板，所述支撐板的一側固定安裝有撥動桿，所述撥動桿的表面與滑動孔的內腔滑動連接，所述防護盒的內腔滑動連接有滑動板，所述滑動板的表面固定安裝有海綿墊，所述檢測頭的表面與海綿墊的表面相接觸，所述防護盒的內壁螺紋連接有固定桿，所述固定桿的表面與滑動板的內壁螺紋連接。

4、作為優選，所述防護盒的頂部開設有導向槽，所述滑動板的表面固定安裝有導向塊，所述導向塊的表面與導向槽的內腔滑動連接。

5、作為優選，所述防護盒的頂部固定安裝有連接桿，所述檢測頭的表面開設有連接孔，所述連接桿的表面與連接孔的內腔滑動連接。

6、作為優選，所述連接孔的內壁開設有固定槽，所述固定槽的內腔滑動連接有定位鈕，所述連接桿的表面開設有定位槽，所述定位鈕的表面與定位槽的內腔滑動連接，所述固定槽的內壁固定安裝有彈簧，所述彈簧的一端與定位鈕的表面固定連接。

7、作為優選，所述滑動孔的內壁開設有連接槽，所述連接槽的內腔滑動連接有連接板，所述連接板的表面與撥動桿的頂部固定連接。

8、作為優選，所述熱性能測定儀本體的一側固定安裝有彈性夾，所述彈性夾的內側與檢測頭的表面相接觸。

9、作為優選，所述熱性能測定儀本體的底部固定安裝有摩擦墊，所述摩擦墊由橡膠制成。

10、本實用新型的有益之處在于：

11、本實用新型通過設置防護機構，能夠?qū)z測頭的輸出端進行防護的同時，能夠?qū)敵鲱^的表面進行清理，增加輸出頭檢測的精確度，當檢測頭需要對樹脂進行檢測時，通過與海綿墊的接觸，能夠?qū)敵鲱^進行清理，清除輸出頭表面的灰塵，增加檢測的精準度，同時能夠少對檢測頭的收納空間。

技術特征：

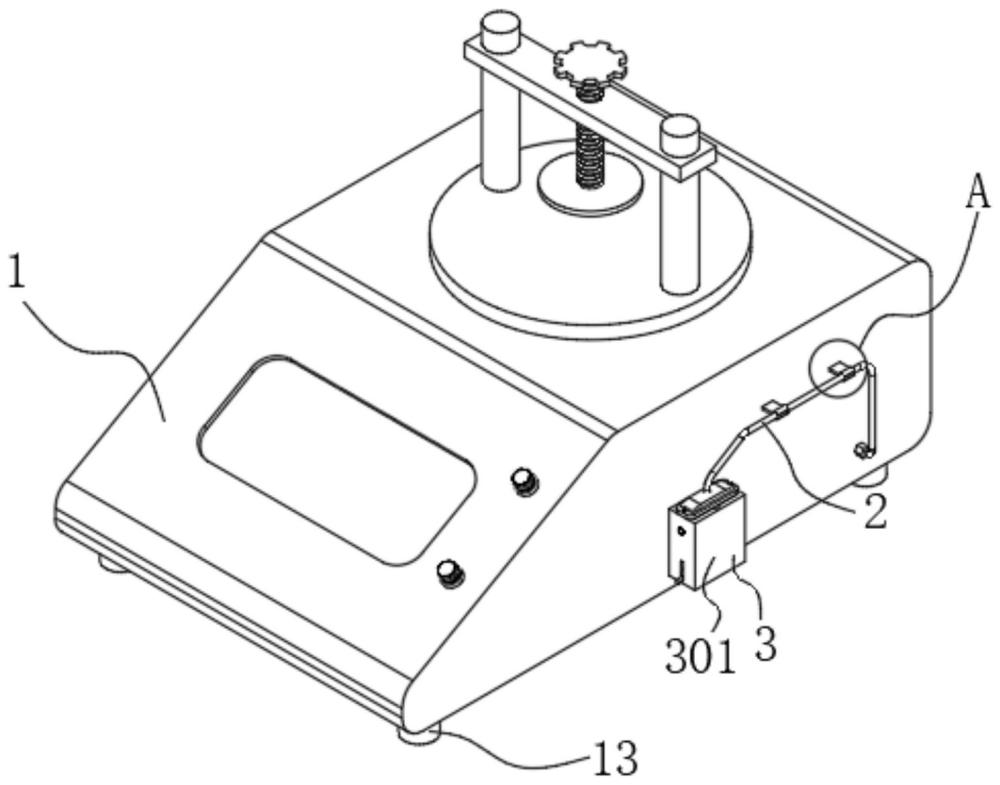

1.一種樹脂熱性能檢測裝置，其特征在于：包括熱性能測定儀本體(1)，所述熱性能測定儀本體(1)的輸入端電性連接有檢測頭(2)，所述熱性能測定儀本體(1)的一側設置有防護機構(3)；

2.根據權利要求1所述的一種樹脂熱性能檢測裝置，其特征在于：所述防護盒(301)的頂部開設有導向槽(4)，所述滑動板(305)的表面固定安裝有導向塊(5)，所述導向塊(5)的表面與導向槽(4)的內腔滑動連接。

3.根據權利要求1所述的一種樹脂熱性能檢測裝置，其特征在于：所述防護盒(301)的頂部固定安裝有連接桿(6)，所述檢測頭(2)的表面開設有連接孔(7)，所述連接桿(6)的表面與連接孔(7)的內腔滑動連接。

4.根據權利要求3所述的一種樹脂熱性能檢測裝置，其特征在于：所述連接孔(7)的內壁開設有固定槽(8)，所述固定槽(8)的內腔滑動連接有定位鈕(9)，所述連接桿(6)的表面開設有定位槽(10)，所述定位鈕(9)的表面與定位槽(10)的內腔滑動連接，所述固定槽(8)的內壁固定安裝有彈簧(11)，所述彈簧(11)的一端與定位鈕(9)的表面固定連接。

5.根據權利要求1所述的一種樹脂熱性能檢測裝置，其特征在于：所述滑動孔(302)的內壁開設有連接槽(14)，所述連接槽(14)的內腔滑動連接有連接板(15)，所述連接板(15)的表面與撥動桿(304)的頂部固定連接。

6.根據權利要求1所述的一種樹脂熱性能檢測裝置，其特征在于：所述熱性能測定儀本體(1)的一側固定安裝有彈性夾(12)，所述彈性夾(12)的內側與檢測頭(2)的表面相接觸。

7.根據權利要求1所述的一種樹脂熱性能檢測裝置，其特征在于：所述熱性能測定儀本體(1)的底部固定安裝有摩擦墊(13)，所述摩擦墊(13)由橡膠制成。

技術總結
本技術屬于樹脂檢測技術領域，具體的說是一種樹脂熱性能檢測裝置，包括熱性能測定儀本體，所述熱性能測定儀本體的輸入端電性連接有檢測頭，所述熱性能測定儀本體的一側設置有防護機構，所述防護機構包括防護盒，所述防護盒固定安裝于熱性能測定儀本體的一側，所述防護盒的內腔與檢測頭的表面滑動連接，所述防護盒的一側開設有滑動孔；通過設置防護機構，能夠?qū)z測頭的輸出端進行防護的同時，能夠?qū)敵鲱^的表面進行清理，增加輸出頭檢測的精確度，當檢測頭需要對樹脂進行檢測時，通過與海綿墊的接觸，能夠?qū)敵鲱^進行清理，清除輸出頭表面的灰塵，增加檢測的精準度，同時能夠少對檢測頭的收納空間。

技術研發人員：張永釗,朱艷芳,石春萌,吳朝陽,秦一冰,郭怡志,賀啟正,寧俊杰
受保護的技術使用者：西京學院
技術研發日：20240412
技術公布日：2025/3/20
