本申請涉及數顯半徑規的檢測，具體涉及一種數顯半徑規的固定裝置及檢測設備。

背景技術：

1、數顯半徑規用于測量圓弧的半徑，在長期使用或對數顯半徑規進行維保后，需要重新對數顯半徑規進行標定以確定誤差。目前，常用的標定方法有使用數顯半徑規對標準件進行測量的方式，也有通過改變數顯半徑規測量桿的伸縮量進行測量的方式。但在數顯半徑規的標定過程中，難以穩定地固定數顯半徑規的位置，從而導致數顯半徑規由于跑位而引起標定精度降低的問題。

技術實現思路

1、本申請提供一種數顯半徑規的固定裝置及檢測設備，旨在解決數顯半徑規在標定過程中容易跑位的技術問題。

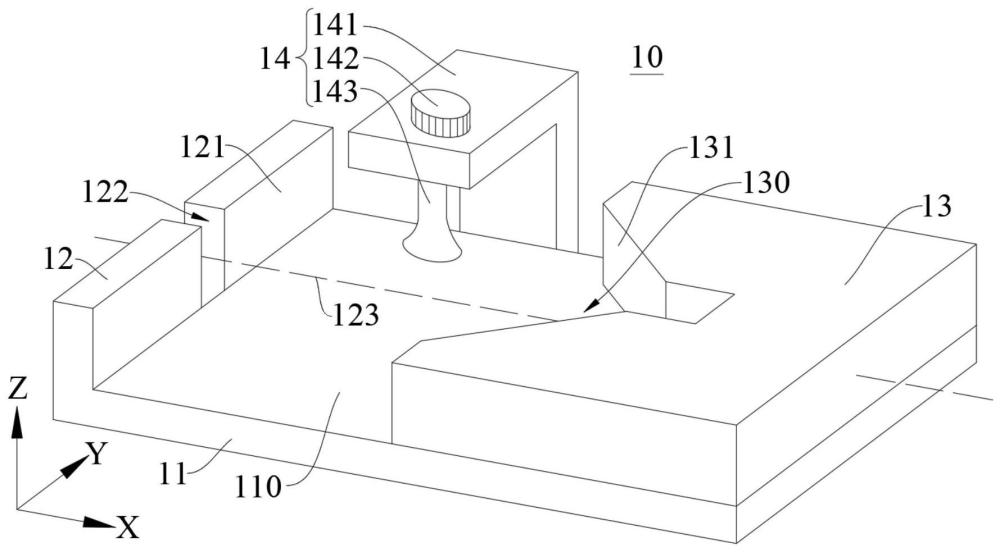

2、根據本申請的第一方面，一種實施例中提供一種數顯半徑規的固定裝置，用于固定數顯半徑規，所述數顯半徑規的固定裝置包括：

3、支撐座，具有用于放置所述數顯半徑規的支撐面；

4、擋件，與所述支撐座相連接，所述擋件具有抵接面和測試通道，所述測試通道沿所述抵接面的垂直方向貫穿所述擋件，以使所述抵接面能夠與所述數顯半徑規的測量爪抵接，所述測試通道能夠供所述數顯半徑規的測量桿穿過；以及，

5、定位件，與所述支撐座相連接且與所述擋件相對設置，所述定位件設置有開口朝向所述抵接面的定位槽，以使所述定位槽的槽壁能夠與所述數顯半徑規的表盤抵接；

6、其中，所述測試通道具有沿所述抵接面的垂直方向設置的軸線，所述定位槽的槽壁在所述支撐面的投影方向上關于所述軸線對稱設置，以使對稱設置的所述槽壁之間能夠容置所述數顯半徑規的表盤且對所述表盤形成限位。

7、一種實施例中，所述定位槽的槽壁包括關于所述軸線對稱設置的第一槽壁和第二槽壁；

8、所述第一槽壁具有靠近所述擋件一側的第一端和遠離所述擋件一側的第二端，所述第一槽壁的第一端相較于所述第一槽壁的第二端遠離所述軸線；所述第二槽壁具有靠近所述擋件一側的第三端和遠離所述擋件一側的第四端，所述第二槽壁的第三端相較于所述第二槽壁的第四端遠離所述軸線。

9、一種實施例中，所述第一槽壁與所述第二槽壁在所述支撐面的投影方向上組合形成v形、u形或弧形的定位槽。

10、一種實施例中，所述定位件還設置有容納槽，用于容納所述數顯半徑規的握桿，所述容納槽沿所述軸線設置并與所述定位槽連通。

11、一種實施例中，所述數顯半徑規的固定裝置還包括連接件；

12、所述定位件具有第一連接部，所述支撐座具有第二連接部，所述第一連接部和所述第二連接部中的至少一種沿所述軸線方向設置有多個，所述第一連接部能夠通過所述連接件與所述第二連接部相連接，以使所述定位件能夠沿所述軸線方向可拆卸連接于所述支撐座不同的位置。

13、一種實施例中，所述數顯半徑規的固定裝置還包括鎖止件；

14、所述定位件具有沿所述軸線設置的第一導向部，所述支撐座具有沿所述軸線設置的第二導向部，所述第一導向部與所述第二導向部滑動連接并能夠通過所述鎖止件鎖止，以使所述定位件能夠沿所述軸線方向相對于所述支撐座滑動并鎖止于所述支撐座不同的位置。

15、一種實施例中，所述數顯半徑規的固定裝置還包括夾持組件；

16、所述支撐座、擋件和定位件中的一者與所述夾持組件相連接，所述夾持組件能夠沿靠近所述支撐面的方向移動以夾持所述數顯半徑規，或者，所述夾持組件能夠沿遠離所述支撐面的方向移動以松開所述數顯半徑規。

17、一種實施例中，所述夾持組件包括連接臂、旋鈕和夾持臂；

18、所述連接臂與所述支撐座相連接，所述夾持臂貫穿所述連接臂并與所述連接臂螺紋連接，所述夾持臂的一端與所述旋鈕相連接，所述夾持臂的另一端懸置于所述支撐面放置所述數顯半徑規的位置，用于夾持所述數顯半徑規。

19、根據本申請的第二方面，一種實施例中提供一種數顯半徑規的檢測設備，包括：

20、上述任一實施例中所述的數顯半徑規的固定裝置；

21、第一載臺，所述數顯半徑規的固定裝置與所述第一載臺相連接；以及，

22、第二載臺，用于連接檢測工具，所述第一載臺與所述第二載臺能夠沿同一直線相對移動。

23、一種實施例中，所述數顯半徑規的檢測設備還包括測距裝置和沿所述軸線設置的導軌；

24、所述第一載臺和所述第二載臺滑動連接于所述導軌，所述測距裝置用于測量所述第一載臺與所述第二載臺之間移動的距離。

25、依據上述實施例中的數顯半徑規的固定裝置，數顯半徑規可以放置在支撐座的支撐面上，通過在支撐座上設置擋件，使得數顯半徑規的測量爪能夠抵接在擋件的抵接面上。通過在支撐座上設置定位件，并且定位槽的開口朝向抵接面，使得數顯半徑規的表盤能夠抵接在定位槽的槽壁上，從而使得數顯半徑規能夠沿軸線方向進行固定。由于定位槽的槽壁在支撐面的投影方向上關于軸線對稱設置，通過對稱設置的定位槽的槽壁能夠對數顯半徑規的表盤進行限位，從而使得數顯半徑規能夠沿抵接面的方向進行固定。標定時，測量桿可以通過測試通道與檢測工具接觸，以改變測量桿的伸縮量。同時，擋件和定位件可以在軸線方向和抵接面方向分別對數顯半徑規進行固定，從而有效的避免了數顯半徑規在標定過程中跑位的問題。

技術特征：

1.一種數顯半徑規的固定裝置，其特征在于，用于固定數顯半徑規，所述數顯半徑規的固定裝置包括：

2.如權利要求1所述的數顯半徑規的固定裝置，其特征在于，所述定位槽的槽壁包括關于所述軸線對稱設置的第一槽壁和第二槽壁；

3.如權利要求2所述的數顯半徑規的固定裝置，其特征在于，所述第一槽壁與所述第二槽壁在所述支撐面的投影方向上組合形成v形、u形或弧形的定位槽。

4.如權利要求1所述的數顯半徑規的固定裝置，其特征在于，所述定位件還設置有容納槽，用于容納所述數顯半徑規的握桿，所述容納槽沿所述軸線設置并與所述定位槽連通。

5.如權利要求1所述的數顯半徑規的固定裝置，其特征在于，所述數顯半徑規的固定裝置還包括連接件；

6.如權利要求1所述的數顯半徑規的固定裝置，其特征在于，所述數顯半徑規的固定裝置還包括鎖止件；

7.如權利要求1至6中任一項所述的數顯半徑規的固定裝置，其特征在于，所述數顯半徑規的固定裝置還包括夾持組件；

8.如權利要求7所述的數顯半徑規的固定裝置，其特征在于，所述夾持組件包括連接臂、旋鈕和夾持臂；

9.一種數顯半徑規的檢測設備，其特征在于，包括：

10.如權利要求9所述的數顯半徑規的檢測設備，其特征在于，所述數顯半徑規的檢測設備還包括測距裝置和沿所述軸線設置的導軌；

技術總結
本申請提供一種數顯半徑規的固定裝置及檢測設備，用于解決數顯半徑規容易跑位的問題。該數顯半徑規的固定裝置包括支撐座、擋件和定位件。支撐座具有用于放置數顯半徑規的支撐面，擋件和定位件相對設置且分別與支撐座相連接，擋件具有抵接面和測試通道，測試通道沿抵接面的垂直方向貫穿擋件，以使抵接面能夠與測量爪抵接，測試通道能夠供測量桿穿過。定位件設置有開口朝向抵接面的定位槽，以使定位槽的槽壁能夠與表盤抵接。測試通道具有沿抵接面的垂直方向設置的軸線，定位槽的槽壁在支撐面的投影方向上關于軸線對稱設置，以使對稱設置的槽壁之間能夠容置表盤并對表盤形成限位。本申請能夠在軸線方向和抵接面方向分別對數顯半徑規進行固定。

技術研發人員：楊飛田,楊政,雷開峰
受保護的技術使用者：深圳市中圖儀器股份有限公司
技術研發日：20240417
技術公布日：2025/3/20
