本技術涉及檢測，更具體的是一種乳油擴散性及滲透性的快速檢測裝置。

背景技術：

1、在研發的過程中，常需借助乳油作為介質等。在實際的工作中需要對乳油進行擴散性及滲透性指標的檢測和對比。

2、且現有的研究中，主要針對的是乳油滲透性的檢測，對于乳油在施用對象內的擴散性的檢測是基本沒有涉及的。

3、而現有檢測乳油的滲透性的技術為先培養，再萃取，最后采用氣相色譜法進行檢測，該方法準確度高，但耗時長、花費高、需要專業設備、專業人才以及進行專業的數據處理，不適合非專業人士。

4、公開號為“cn108918381a”的一種快速、同時測定生物質材料水分擴散性和透濕性的方法”的專利，設計了一種生物質材料水分擴散性和透濕性的方法，但是該方法并不適合乳油擴散性及滲透性的檢測。

5、文章“王儀，張立塔，鄭斐能等.助劑對高效氯氰菊酯在粘蟲表皮滲透性的影響[j].昆蟲學報，2000，(s1):51-56.”和文章“王儀，張立塔，鄭斐能等，助劑對高效氯氰菊酯在甘藍葉片表皮滲透性的影響[j].中國農業科學，2002，

6、(01):33-37.”，提供了一種檢測乳油的滲透性的方式，并沒有同時檢測乳油的擴散性，并且耗時數天、花費高、需要專業設備、專業人才以及進行專業的數據處理，不適合非專業人士。國家標準“gbt?5550-2016表面活性劑分散力測定方法”提供了表面活性劑分散力的測定方法，可以作為乳油擴散性測試的參考方法，但是該方法需要專門的試劑，并且涉及一些危化品試劑，對操作者和環境不友好。

7、現有檢測乳油的滲透性的技術，更適合單個乳油樣品的滲透性精準檢測，不能立即進行多樣品的直觀對比，不適合市場推廣使用。

8、可見，現有的乳油的擴散性及滲透性指標的檢測和對比方式具有以下的不足之處：(1)現有技術中并沒有專業的設備和方式可以同時檢測乳油的擴散性及滲透性指標；(2)現有技術不能同時直接快速、同時對比多種乳油的擴散性及滲透性；(3)現有檢測手段耗時數天、花費高、需要專門的試劑、專業的設備、專業的人才以及進行專業的數據處理，不適合大范圍的推廣應用；(4)現有檢測手段檢測的結果，多以實際數據說明，并不直觀。

技術實現思路

1、本實用新型涉及檢測技術領域，更具體的是一種乳油擴散性及滲透性的快速檢測裝置，解決了現有檢測乳油滲透性的方法復雜，成本高，現有技術中缺少對于乳油擴散性進行檢測的裝置的問題，該裝置具有價格便宜、耗時短、不需要專業設備、使用簡便、結果直觀等優點，適合初步檢測和對比，適用于大范圍推廣使用。

2、本實用新型為了實現上述目的具體采用以下技術方案：

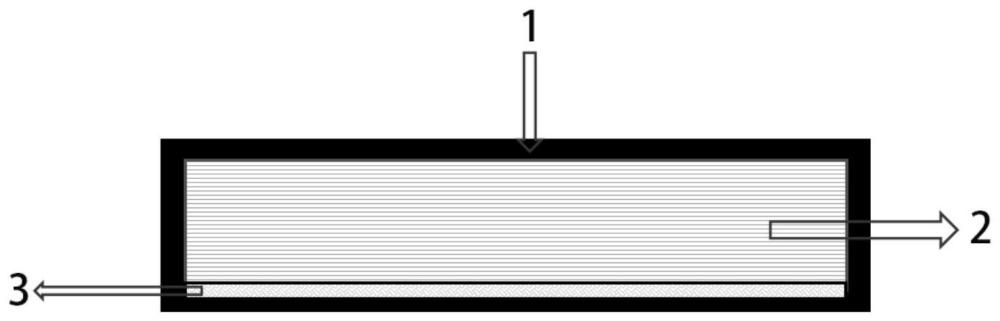

3、一種乳油擴散性及滲透性的快速檢測裝置，所述裝置包括一中空的殼體，所述殼體內從下至上包括用于阻擋乳油的滲透的防滲層及設在所述防滲層上部的滲透擴散層；

4、所述滲透擴散層包括預設層數的快速定性濾紙或光面朝上的打印紙，每張濾紙或打印紙上均勻排布第一預設數量個同心圓；

5、每個同心圓包含第二預設數量個圓心相同半徑不同的圓，同一個同心圓上相鄰的每個圓之間為預設間距。

6、本裝置的工作過程及原理：使用本裝置時，先將需要測定滲透性或擴散性的乳油滴在滲透擴散層上的同心圓的圓心上，在一定時間后，觀察乳油在同心圓內擴散的圈數，通過圈數判斷出該乳油的擴散性；觀察乳油滲透的層數，根據層數的多少判斷該乳油的滲透性；

7、當需要對比兩種或多種乳油的擴散性和滲透性時，將不同的乳油分別同時滴在不同的同心圓的圓心中，在相同的時間后，對比乳油擴散的圈數，可以判斷出乳油的擴散性的高低；對比乳油滲透的層數，可以判斷出乳油滲透性的高低。

8、使用本裝置時，觀測乳油在滲透擴散層上的滲透擴散，通過已滲透和擴散的層數判斷乳油的滲透性和擴散性，直觀、快速、簡單地得出乳油的擴散性及滲透性。解決了現有檢測乳油滲透性的方法復雜，成本高，現有技術中缺少對于乳油擴散性進行快速檢測和對比的裝置的問題。

9、進一步的，所述預設層數為10～20層。

10、進一步的，所述預設間距為0.1～0.8cm。

11、進一步的，所述第一預設數量為2～4個同心圓。

12、進一步的，所述第二預設數量為2～10個。

13、進一步的，所述滲透擴散層上還設有可上翻的保護蓋。

14、進一步的，所述裝置內設有自動讀取組件。

15、進一步的，所述自動讀取組件包括設在所述保護蓋底部的第一探測元件及與第一探測元件連接的數據收集模塊、及設在所述保護蓋頂部的顯示屏，所述顯示屏用于顯示所述數據收集模塊收集到的擴散性的數據。

16、進一步的，所述殼體上設有與保護蓋活動連接的固定件，所述固定件的一端與殼體固定連接。

17、進一步的，所述殼體底部連接有一置物盒。

18、1.本實用新型實施例提供的一種乳油擴散性及滲透性的快速檢測裝置，通過觀測乳油在滲透擴散層上的滲透擴散，通過已滲透和擴散的層數判斷乳油的滲透性和擴散性，直觀、快速、簡單的得出乳油的擴散性及滲透性。解決了現有檢測乳油滲透性的方法復雜，成本高，現有技術中缺少對于乳油擴散性進行快速檢測和對比的裝置的問題。

19、使用本裝置時，先將需要測定滲透性或擴散性的乳油滴在滲透擴散層上的同心圓的圓心上，在一定時間后，觀察乳油在同心圓內擴散的圈數，通過圈數判斷出該乳油的擴散性；觀察乳油滲透的層數，根據層數的多少判斷該乳油的滲透性；

20、當需要對比兩種或多種乳油的擴散性和滲透性時，將不同的乳油分別同時滴在不同的同心圓的圓心中，在相同的時間后，對比乳油擴散的圈數，可以判斷出乳油的擴散性的高低；對比乳油滲透的層數，可以判斷出乳油滲透性的高低。

技術特征：

1.一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述裝置包括一中空的殼體，所述殼體內從下至上包括用于阻擋乳油的滲透的防滲層及設在所述防滲層上部的滲透擴散層；

2.如權利要求1所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述預設層數為10～20層。

3.如權利要求1所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述預設間距為0.1～0.8cm。

4.如權利要求1所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述第一預設數量為2～4個同心圓。

5.如權利要求1所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述第二預設數量為2～10個。

6.如權利要求1所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述滲透擴散層上還設有可上翻的保護蓋。

7.如權利要求6所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述裝置內設有自動讀取組件。

8.如權利要求7所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述自動讀取組件包括設在所述保護蓋底部的第一探測元件及與第一探測元件連接的數據收集模塊、及設在所述保護蓋頂部的顯示屏，所述顯示屏用于顯示所述數據收集模塊收集到的擴散性的數據。

9.如權利要求6所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述殼體上設有與保護蓋活動連接的固定件，所述固定件的一端與殼體固定連接。

10.如權利要求9所述的一種乳油擴散性及滲透性的快速檢測裝置，其特征在于：所述殼體底部連接有一置物盒。

技術總結
本技術涉及檢測技術領域，具體涉及一種乳油擴散性及滲透性的快速檢測裝置。解決了現有檢測乳油滲透性的方法復雜，成本高，現有技術中缺少對于乳油擴散性進行快速檢測和對比的裝置的問題。所述裝置包括一中空的殼體，所述殼體內從下至上包括用于阻擋乳油的滲透的防滲層及設在所述防滲層上部的滲透擴散層；所述滲透擴散層包括預設層數的快速定性濾紙或光面朝上的打印紙，每張濾紙或打印紙上均勻排布第一預設數量個同心圓；每個同心圓包含第二預設數量個圓心相同半徑不同的圓，同一個同心圓上相鄰的每個圓之間為預設間距，裝置內設有自動讀取組件。通過觀測乳油在滲透擴散層上的滲透擴散，通過已滲透和擴散的層數判斷乳油的滲透性和擴散性，直觀、快速、簡單地得出乳油的擴散性及滲透性。

技術研發人員：牛麗華,宋彬,顏銘
受保護的技術使用者：四川潤爾科技有限公司
技術研發日：20240412
技術公布日：2025/3/20
