本技術涉及環境檢測，具體為一種環境空氣自動采樣裝置。

背景技術：

1、空氣質量檢測，是指對空氣質量的好壞進行檢測，空氣質量的好壞反映了空氣中污染物濃度的高低，空氣污染是一個復雜的現象，在特定時間和地點空氣污染物濃度受到許多因素影響，來自固定和流動污染源的人為污染物排放大小是影響空氣質量的最主要因素之一，其中包括車輛、船舶、飛機的尾氣、工業企業生產排放、居民生活和取暖、垃圾焚燒等。

2、在對特定環境的空氣質量進行檢測前，需要先對該位置的空氣進行采樣，需要采集該位置不同時間段的空氣樣本，需要多次操作，且耗費時間，因此需要一種環境空氣自動采樣裝置來滿足人們的需求。

技術實現思路

1、本實用新型的目的在于提供一種環境空氣自動采樣裝置，以解決上述背景技術中提出的部分或全部問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種環境空氣自動采樣裝置，包括采集裝置主體；所述采集裝置主體上設有安裝座，所述安裝座上安裝有連接板，所述連接板另一端安裝有定位盤，所述定位盤上設有采集機構和聯動機構；

3、優選的，所述采集機構包括采集罐，所述定位盤上安裝有采集罐支架，所述采集罐滑動安裝在采集罐支架上，所述采集罐內開設有限位槽，所述限位槽內滑動安裝有底部封板，所述底部封板的一側安裝有連桿，連桿的另一端安裝有前端封板，所述底部封板另一側開設有螺桿連接槽，所述螺桿連接槽內安裝有螺桿，所述前端封板上設有鎖定機構。

4、優選的，所述聯動機構包括電機，所述電機安裝在安裝座上，所述電機上安裝有齒盤，所述定位盤上轉動安裝有螺桿套件，所述螺桿套件套接在螺桿上。

5、優選的，所述螺桿套件上設有齒圈，所述齒盤上設有若干齒，所述齒圈與齒盤相嚙合。

6、優選的，所述螺桿套件內設有螺紋，所述螺桿套件與螺桿相嚙合。

7、優選的，所述鎖定機構包括l型支板，所述l型支板安裝在采集罐上，所述l型支板上滑動安裝有插桿，所述插桿上套接有插桿彈簧，所述前端封板上開設有鎖定槽，所述插桿與鎖定槽相適配。

8、優選的，所述插桿彈簧的一端安裝在l型支板上，插桿彈簧的另一端安裝在插桿上。

9、優選的，所述螺桿連接槽與螺桿上均開設有螺栓孔，螺栓孔內安裝有定位螺栓。

10、優選的，所述采集罐上安裝有t型滑塊，所述t型滑塊滑動安裝在采集罐支架內。

11、與現有技術相比，本實用新型的有益效果是：

12、(1)通過電機和齒盤帶動螺桿移動，使采集罐自動抽取環境中的空氣，并通過聯動機構使采集罐依次采集不同時間的空氣樣本，避免操作人員每隔一段時間進行一次樣本采集的繁瑣操作。

13、(2)前端封板與采集罐的前端相接觸時，并通過插桿與前端封板上的鎖定槽形成鎖定結構，使該采集罐前后兩端均封閉，將空氣封閉在采集罐內，通過鎖定機構自動對采集罐進行鎖定，使采集罐內采集的樣本不會泄漏。

技術特征：

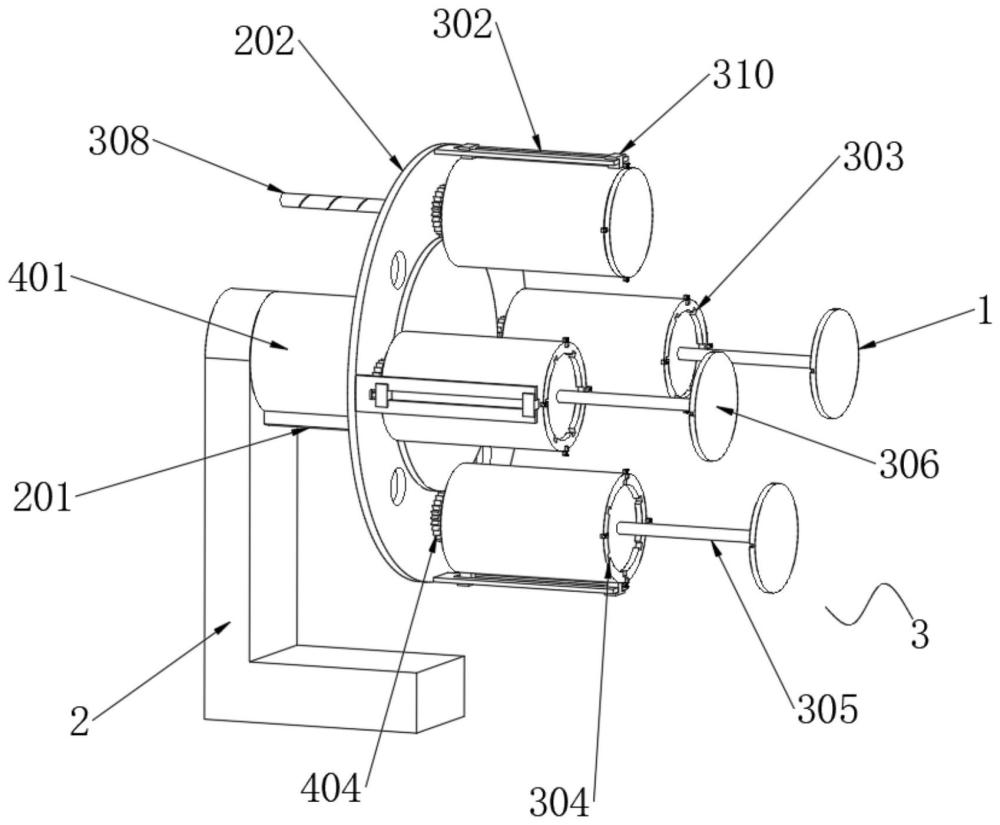

1.一種環境空氣自動采樣裝置，包括采集裝置主體(1)；其特征在于：所述采集裝置主體(1)上設有安裝座(2)，所述安裝座(2)上安裝有連接板(201)，所述連接板(201)另一端安裝有定位盤(202)，所述定位盤(202)上設有用于收集樣品的采集機構(3)和控制采集機構(3)工作的聯動機構(4)；

2.根據權利要求1所述的一種環境空氣自動采樣裝置，其特征在于：所述聯動機構(4)包括電機(401)，所述電機(401)安裝在安裝座(2)上，所述電機(401)上安裝有齒盤(402)，所述定位盤(202)上轉動安裝有螺桿套件(403)，所述螺桿套件(403)套接在螺桿(308)上。

3.根據權利要求2所述的一種環境空氣自動采樣裝置，其特征在于：所述螺桿套件(403)上設有齒圈(404)，所述齒盤(402)上設有若干齒，所述齒圈(404)與齒盤(402)相嚙合。

4.根據權利要求2所述的一種環境空氣自動采樣裝置，其特征在于：所述螺桿套件(403)內設有螺紋，所述螺桿套件(403)與螺桿(308)相嚙合。

5.根據權利要求1所述的一種環境空氣自動采樣裝置，其特征在于：所述鎖定機構(5)包括l型支板(501)，所述l型支板(501)安裝在采集罐(301)上，所述l型支板(501)上滑動安裝有插桿(502)，所述插桿(502)上套接有插桿彈簧(503)，所述前端封板(306)上開設有鎖定槽(504)，所述插桿(502)與鎖定槽(504)相適配。

6.根據權利要求5所述的一種環境空氣自動采樣裝置，其特征在于：所述插桿彈簧(503)的一端安裝在l型支板(501)上，插桿彈簧(503)的另一端安裝在插桿(502)上。

7.根據權利要求1所述的一種環境空氣自動采樣裝置，其特征在于：所述螺桿連接槽(307)與螺桿(308)上均開設有螺栓孔，螺栓孔內安裝有定位螺栓(309)。

8.根據權利要求1所述的一種環境空氣自動采樣裝置，其特征在于：所述采集罐(301)上安裝有t型滑塊(310)，所述t型滑塊(310)滑動安裝在采集罐支架(302)內。

技術總結
本技術公開了一種環境空氣自動采樣裝置，包括采集裝置主體；采集裝置主體上設有安裝座，安裝座上安裝有連接板，連接板另一端安裝有定位盤，定位盤上設有采集機構和聯動機構，采集機構包括采集罐，定位盤上安裝有采集罐支架，采集罐滑動安裝在采集罐支架上，采集罐內開設有限位槽，限位槽內滑動安裝有底部封板，底部封板的一側安裝有連桿，連桿的另一端安裝有前端封板，底部封板另一側開設有螺桿連接槽，螺桿連接槽內安裝有螺桿，前端封板上設有鎖定機構；本技術，通過電機和齒盤帶動螺桿移動，使采集罐自動抽取環境中的空氣，并通過聯動機構使采集罐依次采集不同時間的空氣樣本，避免操作人員每隔一段時間進行一次樣本采集的繁瑣操作。

技術研發人員：毛富仁,張星,梁志偉
受保護的技術使用者：南京雨后地軟環境技術有限公司
技術研發日：20240506
技術公布日：2025/4/28
