本技術涉及光伏板防護，尤其涉及一種光伏板防撞機構。

背景技術：

1、光伏板又稱太陽能板是生活中常見的能量轉換裝置，利用太陽光直接發電的光電半導體薄片。

2、經檢索，公開號cn217789625u的中國專利，公開了一種具有防撞保護機構的光伏板，上述裝置利用弧形的緩沖塊吸收減緩一部分碰撞的力，但是改裝是在使用時光伏板暴露在空氣中，若收到外物碰撞會直接碰撞到光伏板本體，對光伏板本體造成損傷。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種光伏板防撞機構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種光伏板防撞機構，包括框架和光伏板本體，所述框架的上表面開設有兩個第一卡槽，且兩個第一卡槽在框架的上表面對稱分布，兩個所述第一卡槽內均滑動連接有卡板，兩個所述卡板的上表面固定連接有方框，所述方框的上表面固定連接有防護罩，所述卡板的兩側均開設有第二卡槽，所述框架的兩側均開設有兩個滑槽，且滑槽與第一卡槽相連通，所述滑槽內滑動連接有滑塊，所述滑塊的一側固定連接有卡塊，且卡塊插入到第二卡槽內，所述滑塊的一側固定連接有彈簧，且彈簧的另一端與滑槽的一側內壁相固定。

4、作為本實用新型再進一步的方案，多個所述滑塊的一側均開設有插孔，所述框架上設有多個插銷，并且多個插銷均穿過框架插入到插孔內。

5、作為本實用新型再進一步的方案，所述框架的上表面開設有兩個方槽，且兩個方槽在框架的上邊面對稱分布，兩個所述方槽內均固定連接有第一磁塊，所述方框的下表面設有兩個第二磁塊，且兩個第二磁塊與兩個第一磁塊一一對應。

6、作為本實用新型再進一步的方案，所述框架的兩側均固定連接有兩個安裝板，多個所述安裝板上均開設有兩個安裝孔。

7、作為本實用新型再進一步的方案，多個所述滑塊的一側均固定連接有拉塊，且拉塊的表面設有防滑紋。

8、作為本實用新型再進一步的方案，所述防護罩的表面設有防銹涂層。

9、作為本實用新型再進一步的方案，所述卡塊的一側邊緣處設有倒角。

10、本實用新型的有益效果為：

11、1.本實用新型中，通過防護罩可承受來自外物的碰撞，使光伏板本體得到防護，并且可將防護罩進行拆卸維護或者更換，結構簡單方便操作。

12、2.本實用新型中，通過設有的插孔和插銷，可對滑塊的位置進行固定進而對防護罩進行固定，防止受到振動時防護罩脫離框架。

13、3.本實用新型中，通過設有的第一磁塊和第二磁塊的相互配合，在安裝防護罩時將防護罩和框架進行吸附。

技術特征：

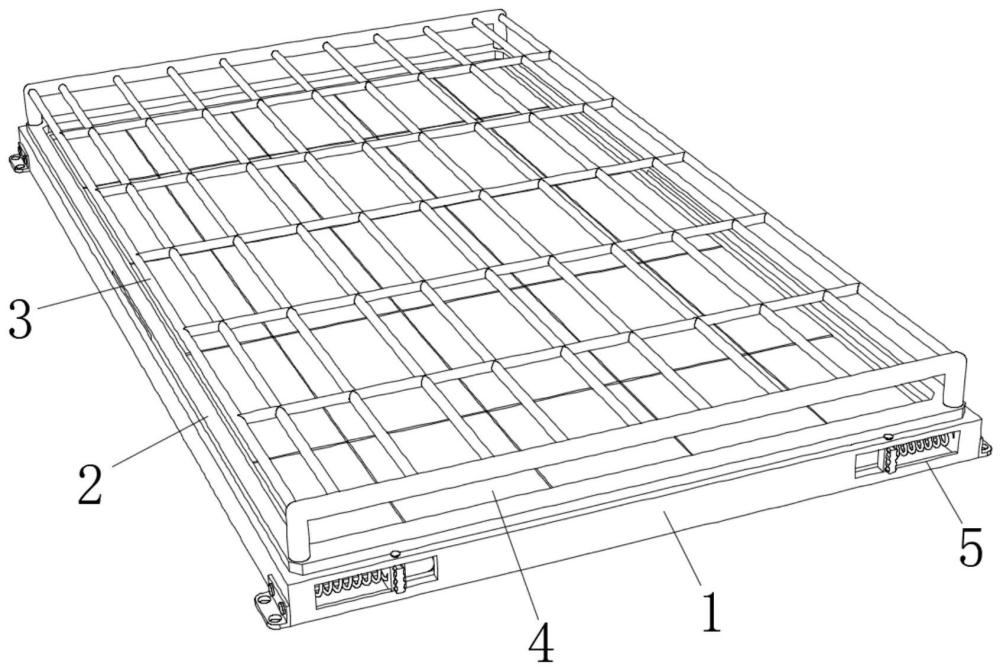

1.一種光伏板防撞機構，包括框架(1)和光伏板本體(4)，其特征在于，所述框架(1)的上表面開設有兩個第一卡槽(7)，且兩個第一卡槽(7)在框架(1)的上表面對稱分布，兩個所述第一卡槽(7)內均滑動連接有卡板(6)，兩個所述卡板(6)的上表面固定連接有方框(2)，所述方框(2)的上表面固定連接有防護罩(3)，所述卡板(6)的兩側均開設有第二卡槽(8)，所述框架(1)的兩側均開設有兩個滑槽(5)，且滑槽(5)與第一卡槽(7)相連通，所述滑槽(5)內滑動連接有滑塊(9)，所述滑塊(9)的一側固定連接有卡塊(10)，且卡塊(10)插入到第二卡槽(8)內，所述滑塊(9)的一側固定連接有彈簧(11)，且彈簧(11)的另一端與滑槽(5)的一側內壁相固定。

2.根據權利要求1所述的一種光伏板防撞機構，其特征在于，多個所述滑塊(9)的一側均開設有插孔(12)，所述框架(1)上設有多個插銷(13)，并且多個插銷(13)均穿過框架(1)插入到插孔(12)內。

3.根據權利要求1所述的一種光伏板防撞機構，其特征在于，所述框架(1)的上表面開設有兩個方槽，且兩個方槽在框架(1)的上邊面對稱分布，兩個所述方槽內均固定連接有第一磁塊(16)，所述方框(2)的下表面設有兩個第二磁塊(17)，且兩個第二磁塊(17)與兩個第一磁塊(16)一一對應。

4.根據權利要求3所述的一種光伏板防撞機構，其特征在于，所述框架(1)的兩側均固定連接有兩個安裝板(15)，多個所述安裝板(15)上均開設有兩個安裝孔。

5.根據權利要求2所述的一種光伏板防撞機構，其特征在于，多個所述滑塊(9)的一側均固定連接有拉塊(14)，且拉塊(14)的表面設有防滑紋。

6.根據權利要求1所述的一種光伏板防撞機構，其特征在于，所述防護罩(3)的表面設有防銹涂層。

7.根據權利要求1所述的一種光伏板防撞機構，其特征在于，所述卡塊(10)的一側邊緣處設有倒角。

技術總結
本技術公開了一種光伏板防撞機構，包括框架和光伏板本體，所述框架的上表面開設有兩個第一卡槽，且兩個第一卡槽在框架的上表面對稱分布，兩個所述第一卡槽內均滑動連接有卡板，兩個所述卡板的上表面固定連接有方框，所述方框的上表面固定連接有防護罩，所述卡板的兩側均開設有第二卡槽，所述框架的兩側均開設有兩個滑槽，且滑槽與第一卡槽相連通，所述滑槽內滑動連接有滑塊，所述滑塊的一側固定連接有卡塊，且卡塊插入到第二卡槽內。本技術不僅能夠通過防護罩可承受來自外物的碰撞，使光伏板本體得到防護，而且能夠?qū)⒎雷o(hù)罩進行拆卸維護或者更換，結構簡單方便操作。

技術研發人員：袁宏承,胡乃仁
受保護的技術使用者：無錫市宏湖半導體有限公司
技術研發日：20240508
技術公布日：2025/4/28
