本技術涉及試劑盒，具體為一種熒光免疫層析試劑盒及檢測試劑套件。

背景技術：

1、免疫層析法是近幾年來國外興起的一種建立在層析技術和抗原-抗體特異性免疫反應基礎上的一項新型免疫檢測技術，其原理是將特異的抗體先固定于條狀纖維層析材料的某一區帶，當該干燥的條狀纖維層析材料的一端浸入測試樣品后，由于毛細管作用，待測物在層析條上移動，當移動至固定有抗體的區域時，待測物中相應的抗原即與該抗體發生特異性結合，若用免疫膠體金或免疫酶染色可使該區域顯示一定的顏色，從而實現特異性的免疫診斷。

2、中國專利cn213398597u公開了一種犬皮質醇的熒光免疫層析檢測試劑盒，涉及檢測試劑盒技術領域，包括試劑盒本體，及蓋合于試劑盒本體頂部的盒蓋；所述試劑盒本體頂部中央向下凹陷，并設置有內凹槽；所述內凹槽中卡裝有檢測平臺；所述檢測平臺包括基板；所述基板中央設置有檢測區；所述基板其四角分別開設有一螺紋孔；每一所述螺紋孔中分別螺紋安裝有一調節螺桿，所述調節螺桿其下底面安裝有支撐腳；所述試劑盒本體其下部抽拉安裝有多個材料盒；所述材料盒包括用于擺放透明墊板的第一材料盒，及用于擺放檢測器材的第二材料盒。

3、上述結構中通過調節檢測平臺四角的調節螺桿，以適應于不平整或有高度差的試驗臺面，有利于檢測高效、穩定地進行，為檢測試驗提供便利，但是試劑盒檢測完畢后，試劑盒內部沒有設置消毒結構，導致人們可能將使用完畢后的試紙直接扔到垃圾桶中，導致試紙上的樣品污染周圍環境。

技術實現思路

1、本實用新型的目的在于提供一種熒光免疫層析試劑盒及檢測試劑套件通過在試劑盒的底部設置有消毒結構，通過消毒結構處理使用過的試紙，避免試紙上的樣品污染周圍環境。

2、為解決現有技術問題，本實用新型提供一種熒光免疫層析試劑盒及檢測試劑套件，包括試劑盒本體、隔板和消毒組件，所述隔板底部與消毒組件相互固定，所述消毒組件包括微型紫外線消毒燈，且微型紫外線消毒燈安裝到隔板的底部，所述消毒組件還包括控制器和電池，且所述電池安裝在隔板的底部，所述消毒組件還包括用于控制微型紫外線消毒燈運行的控制器，且控制器固定到隔板的底部，所述試劑盒本體中通過隔板將試劑盒本體分為底腔和上部的空腔，所述消毒組件還包括用于控制微型紫外線消毒燈運行的觸點開關，且觸點開關安裝到底腔的內壁并與控制器電性連接。

3、優選的，所述底腔中滑動均勻設置有若干組底部存放盒，且底部存放盒一端與觸點開關相互接觸，底部存放盒與觸點開關接觸后，控制微型紫外線消毒燈開啟。

4、優選的，所述底部存放盒外部設置有凹槽，且凹槽的向底部存放盒的上部延伸，所述底部存放盒中開設有放置槽，且放置槽向底部存放盒底部延伸并不會貫通放置槽。

5、優選的，所述試劑盒本體上的空腔中放置有用于放置試劑套件的盒芯，所述盒芯包括試紙槽和擋邊，且試紙槽垂直向盒芯的內部進行凹陷，且擋邊上部設置到試紙槽的頂部，且試紙槽中放置有若干個試紙本體，且擋邊對試紙本體進行防護。

6、優選的，所述盒芯還包括限位孔，且限位孔包括彈性夾持件，且限位孔垂直向下延伸至盒芯的內部，且限位孔在盒芯上設置有若干組，每個彈性夾持件對稱分布到限位孔中的內壁上，且限位孔中放置有試劑瓶，且彈性夾持件與試劑瓶的外部相互接觸。

7、優選的，所述試劑盒本體頂部的兩側活動安裝有側蓋，且側蓋可旋轉蓋在試劑盒本體的頂部。

8、優選的所述試劑盒本體頂部的背部活動設置有主蓋體，所述主蓋體的一端可彎折的蓋在試劑盒本體的外部，并且主蓋體內側鑲嵌有第二磁體，所述試劑盒本體前部靠近中心位置鑲嵌有第一磁體，且第一磁體與第二磁體相互吸合，且主蓋體內側還設置有比色卡。

9、與現有技術相比，本實用新型的有益效果是：該熒光免疫層析試劑盒及檢測試劑套件結構合理，具有以下優點：

10、（1）通過設置有控制器、微型紫外線消毒燈、電池和觸點開關可以對使用完畢的試紙進行消毒處理，而現有的試紙盒沒有設置相應的消毒結構，導致使用完畢的試紙隨意亂扔，導致試紙上的樣品污染周圍環境，因此，?通過將使用完畢的試紙放到放置槽中，然后放置槽移入到底腔中，從而底部存放盒與觸點開關相互接觸后，微型紫外線消毒燈就會啟動，然后控制器控制微型紫外線消毒燈的開啟時間，一般控制微型紫外線消毒燈開啟分鐘以上，通過微型紫外線消毒燈發出的紫外線使樣品抗原進行滅活，可以避免有害的細菌或者病毒污染周圍環境；

11、（2）通過試紙槽的作用，試紙本體可以放到試紙槽的內部，且擋邊對試紙本體進行限位，且通過彈性夾持件的作用，彈性夾持件具有一定的彈性，從而可以對試劑瓶進行固定，從而需要一定的力才能抽出，避免試劑瓶晃動或者試劑盒受到碰撞導致試劑瓶掉落。

技術特征：

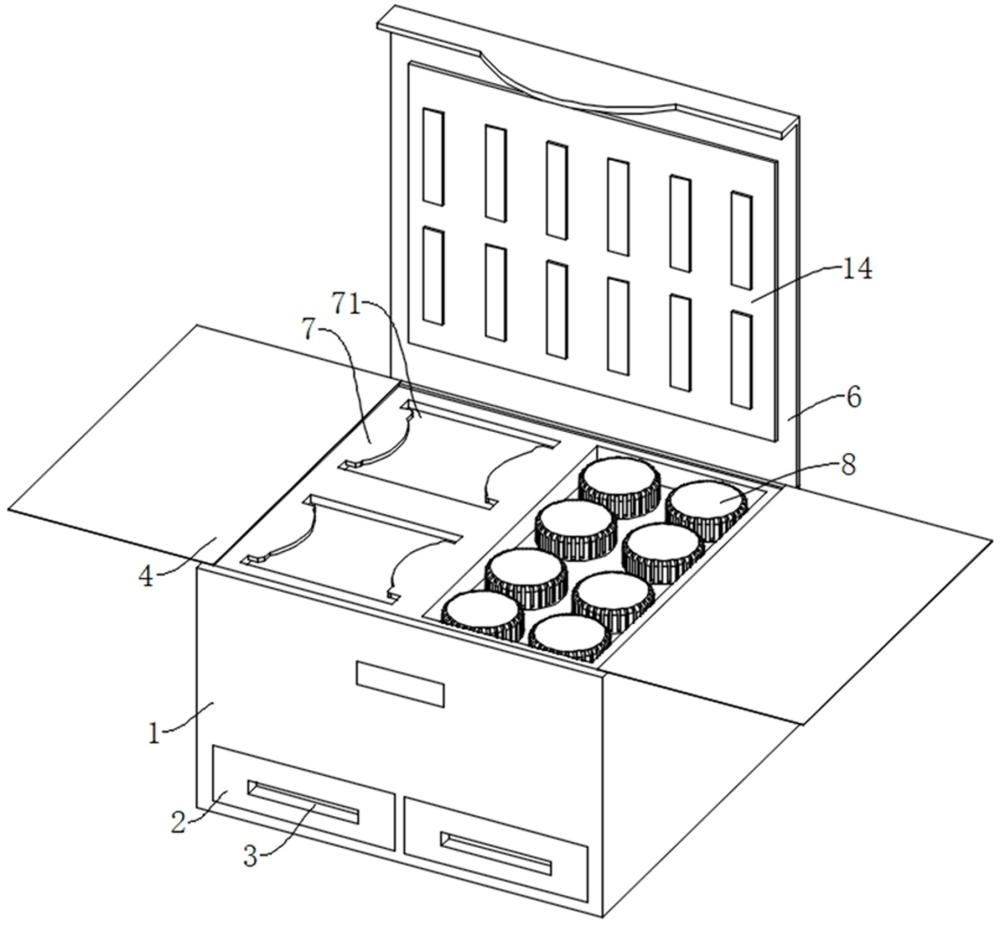

1.一種熒光免疫層析試劑盒，其特征在于：包括試劑盒本體（1）、隔板（10）和消毒組件（11），所述隔板（10）底部與消毒組件（11）相互固定，所述消毒組件（11）包括微型紫外線消毒燈（1102），且微型紫外線消毒燈（1102）安裝到隔板（10）的底部；

2.根據權利要求1所述的一種熒光免疫層析試劑盒，其特征在于：所述底腔（13）中滑動設置有若干組底部存放盒（2），且底部存放盒（2）一端與觸點開關（1104）相互接觸。

3.根據權利要求2所述的一種熒光免疫層析試劑盒，其特征在于：所述底部存放盒（2）外部設置有凹槽（3），且凹槽（3）的向底部存放盒（2）的上部延伸，所述底部存放盒（2）中開設有放置槽（12）。

4.根據權利要求1所述的一種熒光免疫層析試劑盒，其特征在于：所述試劑盒本體（1）上的空腔中放置有用于放置試劑套件的盒芯（7），所述盒芯（7）包括試紙槽（71）和擋邊（711），且試紙槽（71）垂直向盒芯（7）的內部進行凹陷，且擋邊（711）上部設置到試紙槽（71）的頂部，且試紙槽（71）中放置有若干個試紙本體（15），且擋邊（711）對試紙本體（15）進行防護。

5.根據權利要求4所述的一種熒光免疫層析試劑盒，其特征在于：所述盒芯（7）還包括限位孔（72），且限位孔（72）包括彈性夾持件（721），且限位孔（72）垂直向下延伸至盒芯（7）的內部，且限位孔（72）在盒芯（7）上設置有若干組，且限位孔（72）中放置有試劑瓶（8），且彈性夾持件（721）與試劑瓶（8）的外部相互接觸。

6.根據權利要求1所述的一種熒光免疫層析試劑盒，其特征在于：所述試劑盒本體（1）頂部的兩側活動安裝有側蓋（4），且側蓋（4）可旋轉蓋在試劑盒本體（1）的頂部。

7.根據權利要求1所述的一種熒光免疫層析試劑盒，其特征在于：所述試劑盒本體（1）頂部設置有主蓋體（6），所述主蓋體（6）的一端可彎折的蓋在試劑盒本體（1）的外部，并且主蓋體（6）內側鑲嵌有第二磁體（9），所述試劑盒本體（1）前部靠近中心位置鑲嵌有第一磁體（5），且第一磁體（5）與第二磁體（9）相互吸合，且主蓋體（6）內側還設置有比色卡（14）。

8.一種檢測試劑套件，其特征在于：包括權利要求1-7任意一項所述的一種熒光免疫層析試劑盒。

技術總結
本技術涉及試劑盒技術領域，具體是涉及一種熒光免疫層析試劑盒，包括試劑盒本體、隔板和消毒組件，所述隔板底部與消毒組件相互固定，所述消毒組件包括微型紫外線消毒燈，且微型紫外線消毒燈安裝到隔板的底部了，所述消毒組件還包括用于為微型紫外線消毒燈提供電力的電池，且所述電池安裝在隔板的底部，所述消毒組件還包括用于控制微型紫外線消毒燈運行的控制器，且控制器固定到隔板的底部，所述試劑盒本體中通過隔板將試劑盒本體分為底腔和上部的空腔，本技術通過微型紫外線消毒燈發出的紫外線使樣品抗原進行滅活，可以避免有害的細菌或者病毒污染周圍環境。

技術研發人員：汪培,方婷,錢曉紅
受保護的技術使用者：安徽佳創生物科技有限公司
技術研發日：20240513
技術公布日：2025/4/28
