本申請涉及檢測設備領域，尤其涉及一種卷材表面缺陷檢測設備。

背景技術：

1、卷材包括金屬卷材(如鋼卷、鋁卷)、塑料卷材(如pvc聚氯乙烯卷、pe聚乙烯卷、pp聚丙烯卷、pu聚氨酯卷)、紙張卷、布料、皮料等。

2、以人造皮革為例，生產工序一般包含原料準備、混合和調制、涂布、壓花、干燥、涂層處理、切割成型、檢驗、包裝等步驟，所有工序都可能產生最終產品表面上一些缺陷。主要缺陷包括白點、黑點、凹坑、凸包、破損、拉裂、爛膠、臟污、條痕、劃線、印跡、褶皺等，缺陷最小尺寸約0.2mm。

3、而目前檢測手段多為人工目視，人工目視效率低，未適應人工逐米目視，卷材跑卷速度不宜過快，人造皮革卷材寬度最寬約1.6m，一個檢測工位往往需要2名人工檢測，良率低，很小的缺陷人眼不易識別，良率受主觀人為因素影響，工作強度高，檢測工位往往需要在強光條件下識別，長時間人眼易疲勞。

技術實現思路

1、本申請的目的在于提供一種卷材表面缺陷檢測設備，該卷材表面缺陷檢測設備相對于人工檢測來說，提高檢測的速度以及精準性，降低了操作者的操作難度。

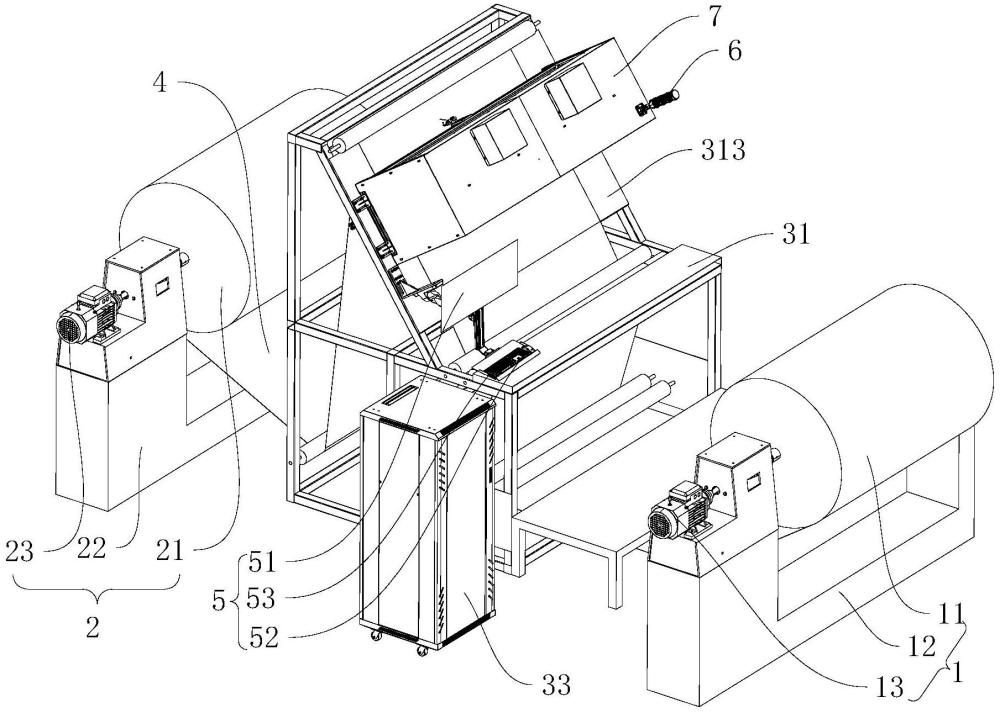

2、為此，本申請實施例提供了一種卷材表面缺陷檢測設備，包括：第一收卷組件，包括第一收卷輥；第二收卷組件，與所述第一收卷組件間隔設置，所述第二收卷組件包括第二收卷輥，所述第一收卷輥與所述第二收卷輥之間設置有卷材；檢測組件，設置于所述第一收卷組件與所述第二收卷組件之間，所述檢測組件包括檢測支架、攝像模組、控制中心以及定位器，所述卷材穿過檢測支架，所述攝像模組設置在所述檢測支架且攝像端朝向所述卷材，所述定位器設置于所述檢測支架且輸出端朝向所述卷材，所述攝像模組、定位器與所述控制中心電連接；所述攝像模組將所攝像的圖像傳遞給所述控制中心，所述控制中心將圖像進行處理后將信號傳遞給所述定位器，以便于定位器對所述卷材進行標記。

3、在一種可能的實現方式中，所述攝像模組包括攝像器以及安裝座，所述攝像器與所述安裝座連接，所述安裝座與所述檢測支架可拆卸連接。

4、在一種可能的實現方式中，所述檢測支架沿自身長度方向設置有滑槽，所述滑槽內設置有滑塊，所述滑塊沿所述滑槽的長度方向往復運動，所述滑塊與所述安裝座可拆卸連接。

5、在一種可能的實現方式中，所述安裝座設置有調節孔，所述調節孔的長度方向與所述檢測支架的長度方向垂直，還包括固定件，所述固定件穿過所述調節孔與所述滑塊可拆卸連接，所述固定件通過在所述調節孔的位置調節所述安裝座與所述檢測支架的位置。

6、在一種可能的實現方式中，所述檢測組件還包括設置于所述檢測支架的編碼器，所述編碼器與所述攝像模組以及所述控制中心電連接，所述編碼器用于記錄所述卷材的速度和長度。

7、在一種可能的實現方式中，還包括設置于所述檢測支架的顯示組件，所述顯示組件包括顯示器、鼠標以及鍵盤，所述顯示器與所述控制中心電連接，所述鼠標與所述鍵盤與所述顯示器電連接。

8、在一種可能的實現方式中，所述檢測組件還包括設置于所述檢測支架的照明器，所述照明器的輸出端朝向所述卷材，和/或，所述照明器與所述控制中心電連接。

9、在一種可能的實現方式中，還包括設置于所述檢測支架的警報器，所述警報器與所述控制中心電連接。

10、在一種可能的實現方式中，所述警報器包括三色燈，所述三色燈的一種顏色用于表示所述檢測設備處于待機狀態，所述三色燈的一種顏色用于表示所述卷材表面正常，所述三色燈的一種顏色用于表示所述卷材表面出現缺陷。

11、在一種可能的實現方式中，還包括保護殼體，所述保護殼體罩設所述攝像模組、所述定位器以及所述照明器。

12、根據本申請實施例提供的卷材表面缺陷檢測設備，包括第一收卷組件、第二收卷組件以及檢測組件，第一收卷組件包括第一收卷輥；第二收卷組件與第一收卷組件間隔設置，第二收卷組件包括第二收卷輥，第一收卷輥與第二收卷輥之間設置有卷材；檢測組件設置于第一收卷組件與第二收卷組件之間，檢測組件包括檢測支架、攝像模組、控制中心以及定位器，卷材穿過檢測支架，攝像模組設置在檢測支架且攝像端朝向卷材，定位器設置于檢測支架且輸出端朝向卷材，攝像模組、定位器與控制中心電連接；攝像模組將所攝像的圖像傳遞給控制中心，控制中心將圖像進行處理后將信號傳遞給定位器，以便于定位器對卷材進行標記。該卷材表面缺陷檢測設備相對于人工檢測來說，提高檢測的速度以及精準性，降低了操作者的操作難度。

技術特征：

1.一種卷材表面缺陷檢測設備，其特征在于，包括：

2.根據權利要求1所述的卷材表面缺陷檢測設備，其特征在于，所述攝像模組包括攝像器以及安裝座，所述攝像器與所述安裝座連接，所述安裝座與所述檢測支架可拆卸連接。

3.根據權利要求2所述的卷材表面缺陷檢測設備，其特征在于，所述檢測支架沿自身長度方向設置有滑槽，所述滑槽內設置有滑塊，所述滑塊沿所述滑槽的長度方向往復運動，所述滑塊與所述安裝座可拆卸連接。

4.根據權利要求3所述的卷材表面缺陷檢測設備，其特征在于，所述安裝座設置有調節孔，所述調節孔的長度方向與所述檢測支架的長度方向垂直，還包括固定件，所述固定件穿過所述調節孔與所述滑塊可拆卸連接，所述固定件通過在所述調節孔的位置調節所述安裝座與所述檢測支架的位置。

5.根據權利要求1所述的卷材表面缺陷檢測設備，其特征在于，所述檢測組件還包括設置于所述檢測支架的編碼器，所述編碼器與所述攝像模組以及所述控制中心電連接，所述編碼器用于記錄所述卷材的速度和長度。

6.根據權利要求1所述的卷材表面缺陷檢測設備，其特征在于，還包括設置于所述檢測支架的顯示組件，所述顯示組件包括顯示器、鼠標以及鍵盤，所述顯示器與所述控制中心電連接，所述鼠標與所述鍵盤與所述顯示器電連接。

7.根據權利要求1所述的卷材表面缺陷檢測設備，其特征在于，所述檢測組件還包括設置于所述檢測支架的照明器，所述照明器的輸出端朝向所述卷材，和/或，所述照明器與所述控制中心電連接。

8.根據權利要求1所述的卷材表面缺陷檢測設備，其特征在于，還包括設置于所述檢測支架的警報器，所述警報器與所述控制中心電連接。

9.根據權利要求8所述的卷材表面缺陷檢測設備，其特征在于，所述警報器包括三色燈，所述三色燈的一種顏色用于表示所述檢測設備處于待機狀態，所述三色燈的一種顏色用于表示所述卷材表面正常，所述三色燈的一種顏色用于表示所述卷材表面出現缺陷。

10.根據權利要求7所述的卷材表面缺陷檢測設備，其特征在于，還包括保護殼體，所述保護殼體罩設所述攝像模組、所述定位器以及所述照明器。

技術總結
本申請涉及一種卷材表面缺陷檢測設備，包括第一收卷組件、第二收卷組件以及檢測組件，第一收卷組件包括第一收卷輥；第二收卷組件與第一收卷組件間隔設置，第二收卷組件包括第二收卷輥，第一收卷輥與第二收卷輥之間設置有卷材；檢測組件設置于第一收卷組件與第二收卷組件之間，檢測組件包括檢測支架、攝像模組、控制中心以及定位器，攝像模組設置在檢測支架且攝像端朝向卷材，定位器設置于檢測支架且輸出端朝向卷材，攝像模組、定位器與控制中心電連接；攝像模組將所攝像的圖像傳遞給控制中心，控制中心將圖像進行處理后將信號傳遞給定位器，以便于定位器對卷材進行標記。本申請?zhí)岣邫z測的速度以及精準性，降低了操作者的操作難度。

技術研發人員：肖雪,高莎,黃麟,李偉銓,張楊,范曉
受保護的技術使用者：國器智眸（重慶）科技有限公司
技術研發日：20240514
技術公布日：2025/4/28
