本技術涉及焊錫膏，特別涉及一種便于清理的焊錫膏粘度檢測裝置。

背景技術：

1、在20世紀70年代的表面貼裝技術，是指在印制電路板焊盤上印刷、涂布焊錫膏，并將表面貼裝元器件準確的貼放到涂有焊錫膏的焊盤上，按照特定的回流溫度曲線加熱電路板，讓焊錫膏熔化，其合金成分冷卻凝固后在元器件與印制電路板之間形成焊點而實現冶金連接的技術，焊錫膏是伴隨著smt應運而生的一種新型焊接材料，焊錫膏是由焊錫粉、助焊劑以及其它的添加物混合而成的膏體，焊錫膏在常溫下有一定的粘性，可將電子元器件初粘在既定位置，在焊接溫度下，隨著溶劑和部分添加劑的揮發，將被焊元器件與印制電路焊盤焊接在一起形成永久連接。

2、現有的一種便于清理的焊錫膏粘度檢測裝置，在長時間的使用過程中，內部表面會附著大量的雜質和焊錫膏，一般是通過直接將其拆卸更換，難以對檢測本體的檢測芯進行清理后，重復使用，會造成下次檢測焊錫膏粘度的準確性，給人們的使用過程帶來了一定的不利影響，為了解決現有技術的不足，我們提出一種便于清理的焊錫膏粘度檢測裝置。

技術實現思路

1、本實用新型的主要目的在于提供一種便于清理的焊錫膏粘度檢測裝置，可以有效解決背景技術中的問題。

2、本實用新型采用以下技術方案實現：一種便于清理的焊錫膏粘度檢測裝置，包括檢測本體，所述檢測本體的內部表面固定安裝設置有檢測芯，所述檢測本體的內部中端內壁表面固定安裝設置有固定套，所述固定套的內部表面設有旋轉套，所述旋轉套的外周通過軸承與固定套活動連接，所述旋轉套的內部內壁表面固定安裝設置有刮板，所述刮板圍繞旋轉套的內壁傾斜設置一周，所述刮板的一側與檢測芯的外周表面接觸，所述檢測本體的外部頂端一側固定安裝設置有進水口，所述進水口的進水方向與刮板呈傾斜角度。

3、優選的，所述檢測芯的頂部上表面固定安裝設置有伸縮桿，所述伸縮桿的頂部上表面固定安裝設置有活塞，所述伸縮桿的外周頂端固定套設有套管，所述伸縮桿通過活塞與套管的內壁滑動連接，所述套管的頂部與檢測本體的內部頂壁固定連接，所述套管的內部頂端通過鑲嵌的方式固定安裝設置有振動塊，所述振動塊的底部中心位置通過滑動連接的方式設置有頂桿，所述頂桿的底部延伸至伸縮桿的頂部并與其固定連接。

4、優選的，所述檢測芯的底部下表面固定安裝設置有連接端，所述檢測本體的內部底端下表面固定連接設置有安裝板，所述安裝板的外周通過支架固定安裝與檢測本體的內部底端，所述安裝板的頂端內側固定安裝設置有安裝套，所述連接端通過螺紋與安裝套固定連接，所述安裝套的底端外周設有活塞，所述安裝套的底部下表面固定安裝設置有輔助彈簧，所述輔助彈簧設置于安裝板的內部底端，所述安裝套的內部表面固定安裝設置有密封墊。

5、優選的，所述振動塊的內部表面固定安裝設置有電機，所述電機的輸出軸固定安裝設置有畸形塊，所述頂桿的頂部上表面固定連接設置有弧形板，且所述弧形板與畸形塊間歇性接觸。

6、優選的，所述頂桿的底端外周固定安裝設置有復位彈簧，所述復位彈簧套設于頂桿的外周底端，所述復位彈簧的兩端分別與伸縮桿和振動塊固定連接。

7、優選的，所述檢測本體的外側表面固定安裝設置有出水口，所述出水口延伸至檢測本體內部的一端穿過安裝板和安裝套延伸至檢測芯的顳部，所述出水口內的導管與安裝板滑動連接，所述出水口內的導管與安裝套固定連接。

8、優選的，所述檢測本體的底部下表面固定安裝設置有排料口，所述排料口的頂部延伸至檢測本體的內部底端并與其密封連通。

9、有益效果

10、與現有技術相比，本實用新型具有如下有益效果：

11、1、本實用新型中，通過設置的進水口，在向檢測本體的內部注水時，可通過水流的沖擊力，驅動刮板旋轉，從而對檢測芯的表面形成刮除的動作，將檢測芯表面附著的雜質刮落，避免大量雜質附著，從而影響檢測芯的內部，避免下次檢測焊錫膏的準確性。

12、2、本實用新型中，通過設置的振動塊，配合復位彈簧和輔助彈簧，使其驅動檢測芯進行反復高頻率的震動，再配合刮板，實現對檢測芯進行深度清理的功能，能夠有效的將檢測芯表面的雜質刮除下來，并在震動作用下，使其脫離檢測芯，保證檢測芯的潔凈，使其能夠反復使用，并且在對其進行清理時無需將其拆卸，大大提高了對檢測本體內部清理的便捷性。

技術特征：

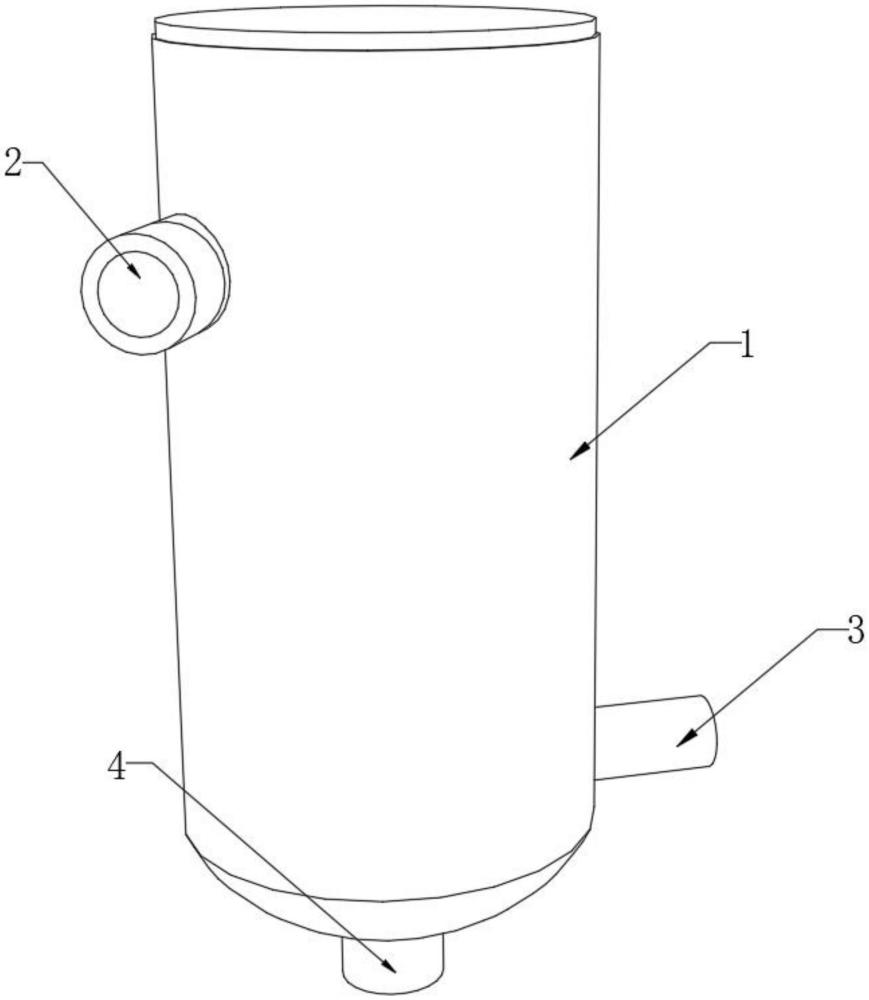

1.一種便于清理的焊錫膏粘度檢測裝置，包括檢測本體（1），其特征在于：所述檢測本體（1）的內部表面固定安裝設置有檢測芯（8），所述檢測本體（1）的內部中端內壁表面固定安裝設置有固定套（5），所述固定套（5）的內部表面設有旋轉套（6），所述旋轉套（6）的外周通過軸承與固定套（5）活動連接，所述旋轉套（6）的內部內壁表面固定安裝設置有刮板（7），所述刮板（7）圍繞旋轉套（6）的內壁傾斜設置一周，所述刮板（7）的一側與檢測芯（8）的外周表面接觸，所述檢測本體（1）的外部頂端一側固定安裝設置有進水口（2），所述進水口（2）的進水方向與刮板（7）呈傾斜角度。

2.根據權利要求1所述的一種便于清理的焊錫膏粘度檢測裝置，其特征在于：所述檢測芯（8）的頂部上表面固定安裝設置有伸縮桿（9），所述伸縮桿（9）的頂部上表面固定安裝設置有活塞（10），所述伸縮桿（9）的外周頂端固定套設有套管（11），所述伸縮桿（9）通過活塞（10）與套管（11）的內壁滑動連接，所述套管（11）的頂部與檢測本體（1）的內部頂壁固定連接，所述套管（11）的內部頂端通過鑲嵌的方式固定安裝設置有振動塊（12），所述振動塊（12）的底部中心位置通過滑動連接的方式設置有頂桿（16），所述頂桿（16）的底部延伸至伸縮桿（9）的頂部并與其固定連接。

3.根據權利要求1所述的一種便于清理的焊錫膏粘度檢測裝置，其特征在于：所述檢測芯（8）的底部下表面固定安裝設置有連接端（22），所述檢測本體（1）的內部底端下表面固定連接設置有安裝板（18），所述安裝板（18）的外周通過支架固定安裝與檢測本體（1）的內部底端，所述安裝板（18）的頂端內側固定安裝設置有安裝套（19），所述連接端（22）通過螺紋與安裝套（19）固定連接，所述安裝套（19）的底端外周設有活塞（10），所述安裝套（19）的底部下表面固定安裝設置有輔助彈簧（20），所述輔助彈簧（20）設置于安裝板（18）的內部底端，所述安裝套（19）的內部表面固定安裝設置有密封墊（21）。

4.根據權利要求2所述的一種便于清理的焊錫膏粘度檢測裝置，其特征在于：所述振動塊（12）的內部表面固定安裝設置有電機（13），所述電機（13）的輸出軸固定安裝設置有畸形塊（14），所述頂桿（16）的頂部上表面固定連接設置有弧形板（15），且所述弧形板（15）與畸形塊（14）間歇性接觸。

5.根據權利要求4所述的一種便于清理的焊錫膏粘度檢測裝置，其特征在于：所述頂桿（16）的底端外周固定安裝設置有復位彈簧（17），所述復位彈簧（17）套設于頂桿（16）的外周底端，所述復位彈簧（17）的兩端分別與伸縮桿（9）和振動塊（12）固定連接。

6.根據權利要求1所述的一種便于清理的焊錫膏粘度檢測裝置，其特征在于：所述檢測本體（1）的外側表面固定安裝設置有出水口（3），所述出水口（3）延伸至檢測本體（1）內部的一端穿過安裝板（18）和安裝套（19）延伸至檢測芯（8）的顳部，所述出水口（3）內的導管與安裝板（18）滑動連接，所述出水口（3）內的導管與安裝套（19）固定連接。

7.根據權利要求1所述的一種便于清理的焊錫膏粘度檢測裝置，其特征在于：所述檢測本體（1）的底部下表面固定安裝設置有排料口（4），所述排料口（4）的頂部延伸至檢測本體（1）的內部底端并與其密封連通。

技術總結
本技術公開了一種便于清理的焊錫膏粘度檢測裝置，涉及焊錫膏技術領域，包括檢測本體，所述檢測本體的內部固定安裝設置有檢測芯，所述檢測本體的內部固定安裝設置有固定套，所述固定套的內部設有旋轉套，所述旋轉套的外周通過軸承與固定套活動連接，所述旋轉套的內部固定安裝設置有刮板，所述刮板圍繞旋轉套的內壁傾斜設置一周，所述檢測本體的外部頂端一側固定安裝設置有進水口，所述進水口的進水方向與刮板呈傾斜角度，在本技術中，在向檢測本體的內部注水時，可通過水流的沖擊力，驅動刮板旋轉，從而對檢測芯的表面形成刮除的動作，將檢測芯表面附著的雜質刮落，避免大量雜質附著，從而影響檢測芯的內部，避免下次檢測焊錫膏的準確性。

技術研發人員：陳琴,羅華勇,張林海
受保護的技術使用者：蘇州玖保固新材料科技有限公司
技術研發日：20240520
技術公布日：2025/4/28
