本發明涉及激光測量，具體涉及一種激光軌道接觸網參數測量裝置及控制方法。

背景技術：

1、在電氣化鐵路的運營和維護中，接觸網的狀態直接關系到鐵路運輸?shù)陌踩c效率。傳統的接觸網檢測方法主要依賴于人工目視檢查和簡單的測量工具，這些方法不僅耗時耗力，而且精度有限，難以滿足現代高速鐵路對安全和效率的高標準要求。隨著科技的發展，激光技術因其高精度、高效率和非接觸性的特點，被廣泛應用于接觸網的參數測量中。現有的激光同心發收棱鏡結構及軌道接觸網參數測量裝置雖然在一定程度上提高了測量的效率和精度，但仍存在一些局限性。這些裝置往往需要復雜的操作流程，且在復雜環境下的穩定性和可靠性有待提高。因此，提供一種可靠的激光軌道接觸網參數測量裝置及控制方法，是十分必要的。

2、然而，相關現有技術中的其中一個不足是，激光穿過棱鏡時由于需要穿過棱鏡本體，而棱鏡自身介質不均勻，導致激光產生漫反射，影響測量結果。

技術實現思路

1、本發明旨在解決上述技術問題的至少之一。

2、本發明的第一目的在于提供一種激光軌道接觸網參數測量裝置。

3、本發明的第二目的在于提供一種激光軌道接觸網參數測量裝置的控制方法。

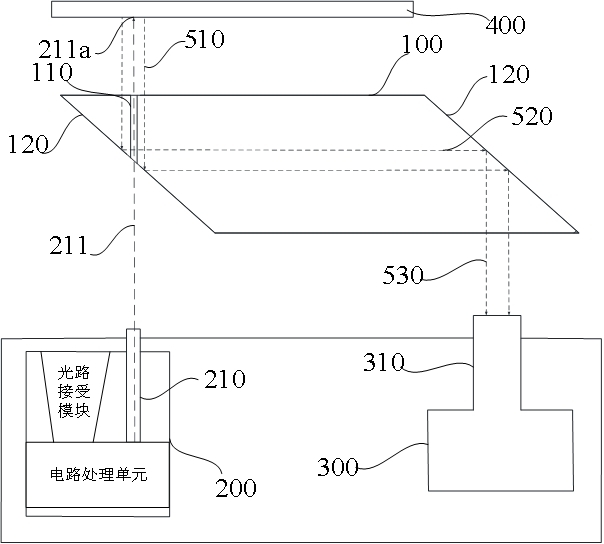

4、為實現本發明的第一目的，本發明提供了一種激光軌道接觸網參數測量裝置，其包括：棱鏡，棱鏡設置有通孔；激光收發器，激光收發器設有激光發射頭，激光發射頭用于發出激光，激光通過通孔照射到待測物；攝像頭；其中，待測物的畫面通過反射路徑由棱鏡折射進入攝像頭中。

5、通過通孔的設置，有效解決了現有技術中激光穿過棱鏡時因介質不均勻?qū)е碌穆瓷鋯栴}，從而極大地提高了測量結果的準確性和可靠性。這一改進使得裝置在復雜環境下仍能保持高精度的測量性能。其次，在使用前校準好攝像頭與激光收發器后使用時操作簡單，降低了對操作人員技能的要求，使得現場工作人員能夠更快速、更便捷地進行測量工作。這不僅提高了工作效率，還減少了人為誤差，進一步提升了測量數據的精確度。

6、上述技術方案中，棱鏡設有反射面，通孔穿過反射面。

7、棱鏡的反射面通過折射原理，將測量物體清晰地引入攝像頭畫面中，顯著提高了圖像的清晰度和細節表現力。這種高精度的成像效果有助于更精準地分析和測量軌道接觸網的各項參數，確保數據的可靠性和準確性。反射面的折射特性使得裝置在復雜環境下仍能保持高效的工作狀態。無論是在強光、弱光還是夜間條件下，反射面都能有效地引導光線，確保測量過程不受外界光線干擾，提升了設備的環境適應能力。由于反射面能夠自動將測量物體折射進攝像頭畫面，操作人員只需簡單對準目標即可完成測量。這大大簡化了操作流程，降低了對操作人員的技能要求，提高了工作效率，同時也減少了人為誤差的可能性。

8、上述任一技術方案中，反射路徑包括：入射光路，入射光路由待測物通向棱鏡；成像光路，成像光路由棱鏡通向攝像頭，成像光路與入射光路之間連接有折射光路。

9、通過反射路徑，待測物一定區域內的畫面能夠通過棱鏡折射進入攝像頭的中，通過觀察攝像頭中的畫面能夠直接觀察到待測物，以便裝置能夠更加精準的對準待測物，提高測量的準確性與可靠性。待測物一定區域內的畫面首先通過入射光路進入棱鏡中，然后在棱鏡內部通過折射光路進行轉向，最終通過成像光路進入到攝像頭中，使得待測物一定區域內的畫面能夠清晰準確的傳導進入攝像頭中。

10、上述任一技術方案中，通孔在入射光路的路徑內。通孔的直徑不大于入射光路的路徑的寬度的五十分之一。

11、通孔在入射光路內，通孔的直徑不大于入射光路的路徑的寬度的五十分之一，確保了激光能夠精確地通過棱鏡，避免因光束散射或折射導致的測量誤差。這樣設計提高了測量結果的準確性和可靠性，使得接觸網參數的檢測更加精準。若通孔直徑太大，則會導致待測物一定區域內的畫面缺失過多，大部分無法傳導進攝像頭中。通孔的直徑設置的足夠小的同時，激光的直徑不會大于提供的直徑，能夠確保激光順利的通過通孔不被棱鏡所干擾，且不會影響待測物一定區域內的畫面通過折射清晰地傳導進入攝像頭畫面中，使測量結果更為清晰和直觀。

12、上述任一技術方案中，激光收發器還包括光路接收模塊、電路處理單元，電路處理單元與光路接收模塊、激光發射頭相連接。

13、電路處理單元的集成使得激光收發器能夠?qū)崟r監測和調整光信號，確保測量過程中的數據準確性。通過精確控制激光發射頭和接收模塊的同步工作，減少了測量誤差，提高了整體系統的測量精度。電路處理單元與光路接收模塊、激光發射頭的緊密連接，確保了系統在復雜環境下的穩定性。這種設計減少了外部干擾對測量結果的影響，使設備在各種條件下都能穩定運行，提供可靠的數據支持。電路處理單元能夠快速處理從光路接收模塊傳來的信號，進行實時分析和計算。這種高效的數據處理能力使得測量結果可以迅速生成并顯示，方便操作人員即時獲取信息，提高了工作效率和決策速度。集成化的電路設計簡化了激光收發器的操作流程，用戶只需簡單設置即可完成復雜的測量任務。減少了對操作人員技能的要求，降低了人為操作失誤的可能性，提高了設備的易用性和便捷性。

14、上述任一技術方案中，攝像頭包括鏡頭，鏡頭設有鏡頭中心區域。

15、在鏡頭畫面中，將鏡頭中心區域?qū)?zhǔn)測量物體，可以確保測量設備對準到所需測量物體。這種方法顯著提高了測量結果的精度和可靠性，減少了誤差的產生，使得測量結果更加精準。鏡頭中心區域的對準簡化了操作流程，降低了對操作人員技能的要求。用戶只需簡單調整即可完成復雜的測量任務，減少了人為誤差的可能性，提高了設備的易用性和便捷性。

16、為實現本發明的第二目的，本發明提供了一種激光軌道接觸網參數測量裝置的控制方法，用以控制上述任一技術方案中的激光軌道接觸網參數測量裝置，其包括：步驟s100：校準攝像頭與激光收發器；步驟s200：令鏡頭中心區域?qū)?zhǔn)測量點，然后激光發射頭發出激光，光路接受模塊接收反射回的激光，電路處理單元處理數據并生成測量結果。

17、校準攝像頭與激光收發器確保了設備的精確對準和同步工作，從而提高了整體測量精度。通過將鏡頭中心區域?qū)?zhǔn)測量點，可以確保激光能夠準確的照射到測量點，減少了誤差的產生，使得接觸網參數的檢測更加精準。?校準步驟和鏡頭中心區域的對準簡化了操作流程，降低了對操作人員技能的要求。用戶只需按照預定步驟進行操作即可完成復雜的測量任務，減少了人為誤差的可能性，提高了設備的易用性和便捷性。

18、上述技術方案中，步驟s100包括：步驟s110：激光發射頭發出激光并將激光所照射到的位置標記為激光標記點；步驟s120：調整攝像頭的位置，使得鏡頭中心區域與激光標記點重合。
