本申請涉及滅菌設備的，尤其是涉及一種純蒸汽取樣車。

背景技術：

1、純蒸汽作為消毒滅菌的介質被廣泛應用于制藥行業，在制藥工藝中的原料制備、配液、成品制備等滅菌工作中均有使用。純蒸汽由蒸汽發生器制成，之后由系統負責輸送到使用終端，純蒸汽的品質影響著后端工藝產品的質量安全，因此，保證純蒸汽的品質至關重要，一般會在多個位置設置取樣裝置，對不同位置的純蒸汽進行取樣檢測。

2、相關技術中，純蒸汽取樣裝置包括豎直設置的冷卻器和冷水箱，冷卻器頂部通過管路與冷水箱連接。冷卻器頂部設有純蒸汽進管，冷卻器的底部連接有取樣管路。實際使用時，工作人員向冷卻器頂部的進管內通入純蒸汽，純蒸汽會沿冷卻器從上向下流動進行冷卻。

3、針對上述中的相關技術，豎直設置的冷卻器冷卻效率較低，且工作人員在取樣時存在被從取樣管路里流出的純蒸汽燙傷的可能性。

技術實現思路

1、為了提高取樣設備的冷卻效率和安全性，本申請提供一種純蒸汽取樣車。

2、本申請提供的一種純蒸汽取樣車采用如下的技術方案：

3、一種純蒸汽取樣車，包括車架，所述車架上固定有水平設置的冷凝管，所述冷凝管內設置有冷卻通路和蒸汽通路，所述車架上還固定有冷卻箱，所述冷卻箱連通設置在冷卻通路上，所述冷卻通路和冷卻箱之間連通設置有液泵，所述蒸汽通路兩端分別設置有用于連通蒸汽的進管和用于流出純蒸汽冷凝后液體的出管，所述出管上連通設置有取樣閥。

4、通過采用上述技術方案，實際工作中，液泵使冷卻液在冷卻通路內不斷循環，工作人員通過進管向冷凝管內通入純蒸汽，純蒸汽和冷卻液熱交換，純蒸汽凝結成液體從出管流出，工作人員打開取樣閥，冷凝后的純蒸汽流出。水平設置的冷凝管有助于減少純蒸汽受重力作用從出管流出的可能性，工作人員可以通過延遲打開取樣閥的方式，確保出管處聚集有冷凝后的純蒸汽，從而有助于減少純蒸汽氣體從出管流出的可能性。同時水平設置的冷凝管有助于延長純蒸汽停留在冷凝管內的時間，從而有助于提高冷凝管的工作效率。

5、優選的，所述車架上罩設有殼體，所述殼體包括可打開或鎖緊的門板。

6、通過采用上述技術方案，殼體有助于將純蒸汽取樣車的內部結構和外側分隔開，方便工作人員清潔取樣車，有助于保證制藥車間內的衛生環境，

7、優選的，所述殼體上設置有敞開口，所述取樣閥位于敞開口內，所述敞開口底部設置有多孔板，所述多孔板下側設置有集水槽。

8、通過采用上述技術方案，工作人員可以將取樣杯放置在多孔板上，再打開取樣閥，冷凝后的純蒸汽流出，滴落在取樣杯內。通過這種方式可以進一步減少工作人員被純蒸汽燙傷的可能性。多余的冷凝的純蒸汽經多孔板落入集水槽內，通過這種方式有助于減少對生產車間的污染。

9、優選的，所述集水槽上連通設置有排放管，所述排放管和集水槽之間連通設置有排放閥。

10、通過采用上述技術方案，工作人員通過控制排放閥，可以排放集水槽內匯集的廢液。

11、優選的，所述車架上還設置有壓力表，所述壓力表的感應部設置在液泵和冷凝管之間。

12、通過采用上述技術方案，工作人員可以通過壓力表監測冷凝管內的冷卻液的壓力和流速。

13、優選的，所述冷卻箱頂部連通設置有補液管，所述冷卻箱底部連通設置有排液管。

14、通過采用上述技術方案，工作人員可以通過補液管和排液管更換冷卻箱內的冷卻液，有助于提高冷凝管的工作效率。

15、優選的，所述冷凝管和冷卻箱之間還設置有溫度表。

16、通過采用上述技術方案，工作人員可以通過監測流出冷凝管的冷卻液溫度，及時更換冷卻液，從而有助于提高冷凝管的冷卻效率。

17、優選的，所述冷凝管包括冷卻管，所述冷卻管內設置有換熱管，所述冷卻管軸線方向的兩側均設置有封頭，任一所述封頭與換熱管均不連通，所述換熱管兩端分別與兩個封頭連通，所述進管連通設置在一側封頭上，所述出管連通設置在另一側所封頭上，所述冷卻管兩端分別與冷卻箱和液泵連通。

18、通過采用上述技術方案，液泵將冷卻箱內的冷卻液泵入冷卻管內，將純蒸汽通入進管，純蒸汽經過換熱管與冷卻管內的冷卻液熱交換，純蒸汽冷凝成液體，經出管流出冷凝管。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.水平設置的冷凝管有助于減少純蒸汽受重力作用從出管流出的可能性，同時水平的冷凝管有助于延長純蒸汽停留在冷凝管內的時間，從而有助于提高冷凝管的工作效率；

21、2.?工作人員可以通過延遲打開取樣閥的方式，確保出管處聚集有冷凝后的純蒸汽，從而有助于減少純蒸汽氣體從出管流出的可能性；

22、3.多孔板和集水槽方便工作人員收集多余的冷凝純蒸汽。

技術特征：

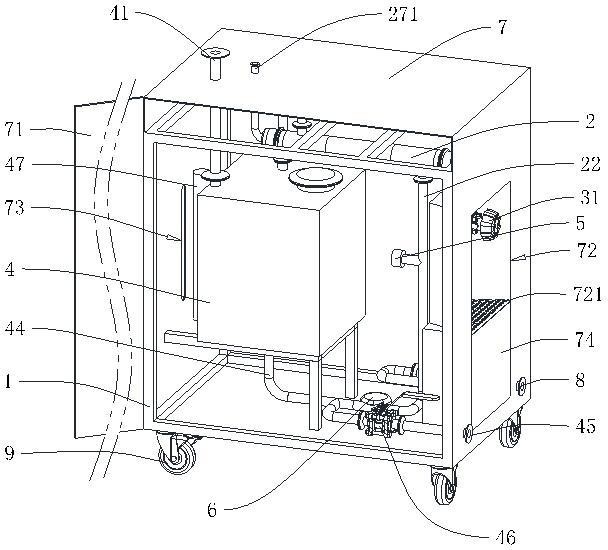

1.一種純蒸汽取樣車，其特征在于：包括車架（1），所述車架（1）上固定有水平設置的冷凝管（2），所述冷凝管（2）內設置有冷卻通路和蒸汽通路，所述車架（1）上還固定有冷卻箱（4），所述冷卻箱（4）連通設置在冷卻通路上，所述冷卻通路和冷卻箱（4）之間連通設置有液泵（6），所述蒸汽通路兩端分別設置有用于連通蒸汽的進管（271）和用于流出純蒸汽冷凝后液體的出管（272），所述出管（272）上連通設置有取樣閥（31）。

2.根據權利要求1所述的一種純蒸汽取樣車，其特征在于：所述車架（1）上罩設有殼體（7），所述殼體（7）包括可打開或鎖緊的門板（71）。

3.根據權利要求2所述的一種純蒸汽取樣車，其特征在于：所述殼體（7）上設置有敞開口（72），所述取樣閥（31）位于敞開口（72）內，所述敞開口（72）底部設置有多孔板（721），所述多孔板（721）下側設置有集水槽（74）。

4.根據權利要求3所述的一種純蒸汽取樣車，其特征在于：所述集水槽（74）上連通設置有排放管（8），所述排放管（8）和集水槽（74）之間連通設置有排放閥（81）。

5.根據權利要求1所述的一種純蒸汽取樣車，其特征在于：所述車架（1）上還設置有壓力表（5），所述壓力表（5）的感應部設置在液泵（6）的出水端和冷凝管（2）之間。

6.根據權利要求1所述的一種純蒸汽取樣車，其特征在于：所述冷卻箱（4）頂部連通設置有補液管（41），所述冷卻箱（4）底部連通設置有排液管（45）。

7.根據權利要求6所述的一種純蒸汽取樣車，其特征在于：所述冷凝管（2）和冷卻箱（4）之間還設置有溫度表（43）。

8.根據權利要求1所述的一種純蒸汽取樣車，其特征在于：所述冷凝管（2）包括冷卻管（21），所述冷卻管（21）內間隔設置有多個換熱管（24），所述冷卻管（21）軸線方向的兩側均設置有封頭（27），任一所述封頭（27）與冷卻管（21）均不連通，任一所述換熱管（24）兩端分別與兩個封頭（27）連通，所述進管（271）設置在一側封頭（27）上，所述出管（272）設置在另一側所封頭（27）上，所述冷卻管（21）兩端分別與冷卻箱（4）和液泵（6）連通。

技術總結
本申請涉及一種純蒸汽取樣車，其包括車架，所述車架上固定有水平設置的冷凝管，所述冷凝管內設置有冷卻通路和蒸汽通路，所述車架上還固定有冷卻箱，所述冷卻箱連通設置在冷卻通路上，所述冷卻通路和冷卻箱之間連通設置有液泵，所述蒸汽通路兩端分別設置有用于連通蒸汽的進管和用于流出純蒸汽冷凝后液體的出管，所述出管上連通設置有取樣閥。本申請具有較高的安全性和取樣效率的效果。

技術研發人員：陳晶晶,馬宏軒
受保護的技術使用者：上海意迪爾科技股份有限公司
技術研發日：20240520
技術公布日：2025/4/24
