本技術涉及薄膜拉伸夾具，更具體地說，涉及一種薄膜氣動拉伸夾具。

背景技術：

1、薄膜材料的力學性能研究是當前的一大熱點。拉伸實驗是研究材料力學性質最基本的試驗，對薄膜材料進行拉伸研究，考慮最基本的問題就是薄膜試件的夾持。

2、通常拉伸試驗機所配備的是楔形拉伸夾具，其基本原理是通過調節夾具上的搬把，促使夾具體可以上升或下降，調節楔塊之間間距，適應不同板材試件厚度，但此類夾具在設計時都存在最小夾持厚度，小于該厚度的材料將無法被夾持進行試驗。

3、為此，本申請提出一種薄膜氣動拉伸夾具，以解決上述存在的問題。

技術實現思路

1、為了解決上述問題，本申請提供一種薄膜氣動拉伸夾具。

2、本申請提供的一種薄膜氣動拉伸夾具采用如下的技術方案：

3、一種薄膜氣動拉伸夾具，包括：

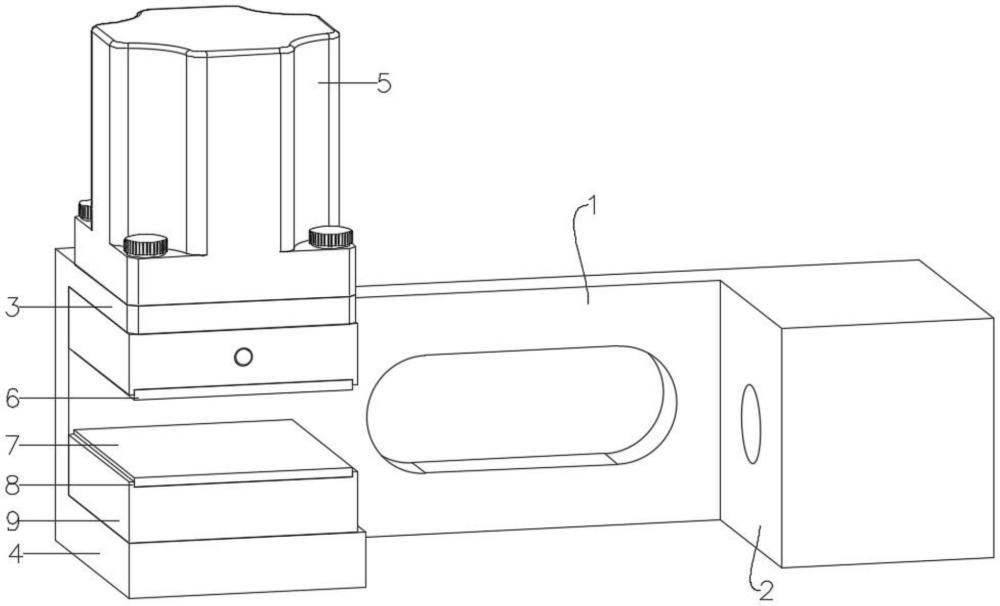

4、固定工裝，所述固定工裝包括長板，所述長板兩端分別垂直設置固定塊和固定板，所述固定塊上設置有用于固定夾具的固定孔；

5、所述固定板對稱垂直設置在所述長板上分為上板與下板，所述上板的頂部設置有氣缸，所述氣缸的活塞貫穿上端的所述上板；

6、所述氣缸的活塞固定連接有上夾塊，所述下板的上表面拆卸式設置有下夾塊。

7、進一步的，所述上夾塊和所述下夾塊相對設置，且所述上夾塊和所述下夾塊的相對面均固定設置有夾墊。

8、通過上述技術方案，可以保護薄膜材料在拉伸過程中不被損壞，提高了試驗的準確性。

9、進一步的，所述上夾塊和所述下夾塊的相對面的兩側均設置有限位條，所述限位條用于限制夾墊的位置。

10、通過上述技術方案，限制了夾墊的位置，確保了夾持的穩定性，防止了薄膜材料在拉伸過程中的位移。

11、進一步的，所述上夾塊貼合所述長板。

12、通過上述技術方案，起到一定的導向效果，使得夾具更加緊湊、穩定。

13、綜上所述，本申請包括以下至少一個有益技術效果：

14、(1)該薄膜氣動拉伸夾具設計解決了楔形拉伸夾具在夾持過薄材料時的局限性，使得薄膜材料的力學性能研究更加方便和準確；

15、(2)通過限位條和夾墊的設計，增強了夾具的穩定性和對薄膜材料的保護，提高了拉伸試驗的可靠性。

技術特征：

1.一種薄膜氣動拉伸夾具，其特征在于，包括：

2.根據權利要求1所述的一種薄膜氣動拉伸夾具，其特征在于：所述上夾塊(6)和所述下夾塊(9)相對設置，且所述上夾塊(6)和所述下夾塊(9)的相對面均固定設置有夾墊(7)。

3.根據權利要求1所述的一種薄膜氣動拉伸夾具，其特征在于：所述上夾塊(6)和所述下夾塊(9)的相對面的兩側均設置有限位條(8)，所述限位條(8)用于限制夾墊(7)的位置。

4.根據權利要求1所述的一種薄膜氣動拉伸夾具，其特征在于：所述上夾塊(6)貼合所述長板(1)。

技術總結
本技術屬于薄膜拉伸夾具技術領域，公開了一種薄膜氣動拉伸夾具，包括：固定工裝，所述固定工裝包括長板，所述長板兩端分別垂直設置固定塊和固定板，所述固定塊上設置有用于固定夾具的固定孔；所述固定板對稱垂直設置在所述長板上分為上板與下板，所述上板的頂部設置有氣缸，所述氣缸的活塞貫穿上端的所述上板；所述氣缸的活塞固定連接有上夾塊，所述下板的上表面拆卸式設置有下夾塊；本申請的薄膜氣動拉伸夾具設計解決了楔形拉伸夾具在夾持過薄材料時的局限性，使得薄膜材料的力學性能研究更加方便和準確。

技術研發人員：黃雯雯,張理軍
受保護的技術使用者：上海拓豐儀器科技有限公司
技術研發日：20240528
技術公布日：2025/4/28
