本技術涉及繼電保護測試儀，尤其涉及一種適用于繼電保護測試儀的試驗線盒。

背景技術：

1、繼電保護測試儀一般只有兩組電流通道，每組有4個通道，分別為:a相通道、b相通道、c相通道、n相通道。而很多繼電保護裝置采集的電流通常有大于兩組，在繼電保護裝置調試工作中，由于各保護功能所使用的ct電流不同，進行不同保護功能試驗時，經常需要將電流試驗線在盤柜后側電流端子排上更換位置，盤柜后側空間狹小，不同ct電流端子的接線位置接近，頻繁反復插拔電流試驗線，不僅費時費力，也容易由于疏忽插錯端子而且調試時需要觀察裝置面板動作情況，調試臺一般放置在盤柜前側，更換電流試驗線時，需要調試人員頻繁起身走至盤柜后側更換接線，給調試人員增加麻煩。

技術實現思路

1、本實用新型目的是提供一種適用于繼電保護測試儀的試驗線盒，通過盒本體及第一四相試驗線的設置，使得測試過程不需要在狹窄的盤柜處對密集的電流端子排上的接線進行切換，避免了在狹小空間內頻繁更換接線導致錯誤產生，也改善了工人作業的勞動強度。為了實現上述的技術特征，本實用新型的目的是這樣實現的：

2、一種適用于繼電保護測試儀的試驗線盒，包括線盒本體和兩根第一四相試驗線；

3、所述線盒本體上設有多組插孔；

4、工作時，每組所述插孔分別通過第二四相試驗線與盤柜電流回路相連；兩根所述第一四相試驗線第一端通過第一插頭分別與繼電保護測試儀的兩組電流通道連接，兩根所述第一四相試驗線第二端通過第二插頭分別與所述線盒本體上兩組插孔連接。

5、所述第一四相試驗線第二端的第二插頭安裝于把手上并形成整體式結構。

6、所述線盒本體上且與所述第二四相試驗線一一對應處設有記錄板，所述記錄板用于標記所述第二四相試驗線所接電流回路名稱。

7、本實用新型有如下有益效果：

8、1、通過盒本體及第一四相試驗線的設置，使得測試過程不需要在狹窄的盤柜處對密集的電流端子排上的接線進行切換，避免了在狹小空間內頻繁更換接線導致錯誤產生，也改善了工人作業的勞動強度；

9、2、第一四相試驗線第二端的第二插頭安裝于把手上并形成整體式結構，通過一次手動拔插把手即可實現單根第一四相試驗線第二端的第二插頭的插拔動作，簡化了接線切換操作、更加省時省力。

10、3、線盒本體上且與第二四相試驗線一一對應處設有記錄板，記錄板用于標記第二四相試驗線所接電流回路名稱，能更加直觀獲取電流回路的編號。

技術特征：

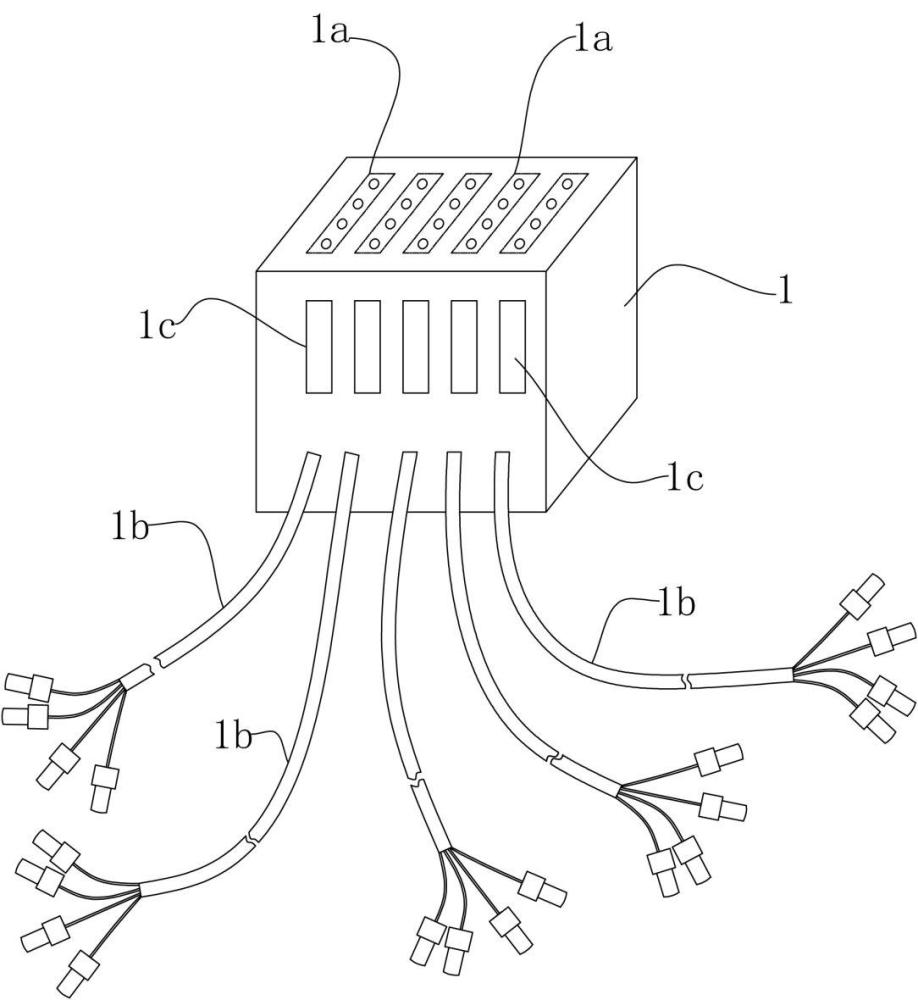

1.一種適用于繼電保護測試儀的試驗線盒，其特征在于：包括線盒本體（1）和兩根第一四相試驗線（2）；

2.根據權利要求1所述的一種適用于繼電保護測試儀的試驗線盒，其特征在于：所述第一四相試驗線（2）第二端的第二插頭（2b）安裝于把手（2c）上并形成整體式結構。

3.根據權利要求2所述的一種適用于繼電保護測試儀的試驗線盒，其特征在于：所述線盒本體（1）上且與所述第二四相試驗線（1b）一一對應處設有記錄板（1c），所述記錄板（1c）用于標記所述第二四相試驗線（1b）所接電流回路名稱。

技術總結
本技術提供了一種適用于繼電保護測試儀的試驗線盒，包括線盒本體和兩根第一四相試驗線；線盒本體上設有多組插孔；工作時，每組插孔分別通過第二四相試驗線與盤柜電流回路相連；兩根第一四相試驗線第一端通過第一插頭分別與繼電保護測試儀的兩組電流通道連接，兩根第一四相試驗線第二端通過第二插頭分別與線盒本體上兩組插孔連接，此時即可實現對兩組第二四相試驗線所接盤柜電流回路中的兩個電流通道進行檢測，通過切換第一四相試驗線的第二插頭與線盒本體上不同組插孔連接，即可實現對盤柜電流回路中不同的電流通道進行檢測，使得測試過程不需要在狹窄的盤柜處對密集的電流端子排上的接線進行切換。

技術研發人員：孫亞娟,吳禮貴,羅金嵩,曾帥,鄒迪
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240528
技術公布日：2025/4/28
