本發明涉及petg板材檢測，具體為一種petg光照抗變形檢測設備。

背景技術：

1、petg是一種透明塑料，是一種無定形共聚酯，petg板材具有很高的透明性和極好的抗沖擊性，特別適合于形成厚壁透明產品。其加工和成型性能極佳。可以根據設計者的意圖將其設計成任何形狀，petg板材在加工時通常需要使用光照抗變形檢測設備進行光照抗變形檢測。

2、目前，現有的petg板材在光照抗變形檢測時容易受到外界光線的影響，從而導致檢測時不夠精確；而且現有的petg板材在光照抗變形檢測時很難實現任意位置的檢測工作，因此使用范圍較窄；同時現有的檢測設備很難實現校平工作，因此在放置待檢測的petg板材后易發生傾斜移動現象，從而給人們的使用帶來了很大的困擾。

技術實現思路

1、本發明的目的在于提供一種petg光照抗變形檢測設備，以解決上述背景技術中提出現有技術檢測時不夠精確，使用范圍較窄，待檢測的petg板材放置后易發生傾斜移動的問題。

2、為實現上述目的，本發明提供如下技術方案：一種petg光照抗變形檢測設備，包括設備臺，所述設備臺的表面安裝有控制面板，該控制面板用于整個設備控制及顯示工作；所述設備臺的頂端連接有屏蔽組件，該屏蔽組件用于檢測時外界光線的遮擋工作；所述設備臺的表面設置有調節架組件，所述調節架組件的表面連接有光照燈體，該光照燈體用于對petg板材的光照工作；所述調節架組件的端部還設置有ccd視覺相機，該ccd視覺相機用于光照后的視覺抗變形檢測工作。

3、優選的，所述屏蔽組件包括有屏蔽箱、箱門、頂蓋以及彈性軟套，所述屏蔽箱固接在設備臺的頂端，且屏蔽箱的頂端蓋合有頂蓋。

4、優選的，所述屏蔽箱的前側鉸接有箱門，所述屏蔽箱的左側鑲嵌有彈性軟套，該彈性軟套便于調節架組件調節時的運動工作。

5、優選的，所述調節架組件包括有滑槽、滑桿、調節筒、橫桿以及調節球，所述滑槽開設在設備臺的一側，所述滑槽的內部滑動連接有滑桿。

6、優選的，所述滑桿的頂端插接有調節筒，且調節筒的頂端插接有橫桿，并且光照燈體固接在橫桿的表面，所述橫桿的一端通過螺栓連接有可調節的調節球，且調節球與ccd視覺相機固接。

7、優選的，所述設備臺的底端設置有校平組件，校平組件包括有水平柱、矯正螺筒以及矯正螺座，所述水平柱鑲嵌在設備臺的底部，該水平柱用于水平程度的指示工作。

8、優選的，所述設備臺底部的四個拐角位置處皆鉸接有矯正螺筒，所述矯正螺筒的底端螺紋連接有矯正螺座。

9、與現有技術相比，本發明的有益效果是：該petg光照抗變形檢測設備不僅避免了因外光干擾時而影響檢測效果，擴大了檢測設備的使用范圍，而且避免了檢測設備防止待檢測的petg板材反生傾斜移動現象；

10、通過設置有屏蔽組件，屏蔽組件實施時，利用屏蔽組件對外界的光線進行遮擋，避免外光干擾時影響檢測效果；

11、通過設置有調節架組件，通過調節架組件調節光照位置，調節架組件實施時，通過滑槽滑動滑桿，同時拉動調節筒和橫桿至合適的位置處利用螺栓固定，使得光照燈體運動至所需的位置，再通過旋轉ccd視覺相機在調節球的左右下對準光照燈體的光照位置，并通過螺栓固定，從而實現了任意位置的調節工作，擴大了檢測設備的使用范圍；

12、通過設置有校平組件，校平組件實施時，通過觀察水平柱看設備臺是否傾斜，傾斜時通過旋轉相應的矯正螺座，使其與矯正螺筒螺紋配合，便可將設備臺校正，從而避免了檢測設備防止待檢測的petg板材反生傾斜移動現象。

技術特征：

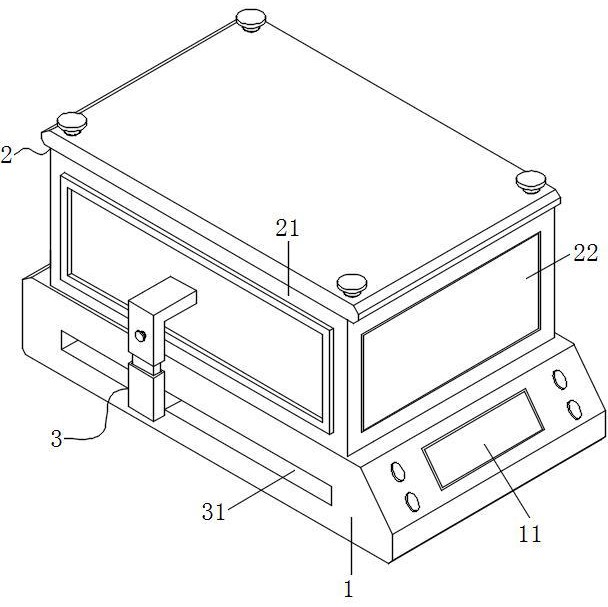

1.一種petg光照抗變形檢測設備，包括設備臺（1），其特征在于：所述設備臺（1）的表面安裝有控制面板（11），該控制面板（11）用于整個設備控制及顯示工作；所述設備臺（1）的頂端連接有屏蔽組件（2），該屏蔽組件（2）用于檢測時外界光線的遮擋工作；所述設備臺（1）的表面設置有調節架組件（3），所述調節架組件（3）的表面連接有光照燈體（5），該光照燈體（5）用于對petg板材的光照工作；所述調節架組件（3）的端部還設置有ccd視覺相機（6），該ccd視覺相機（6）用于光照后的視覺抗變形檢測工作。

2.根據權利要求1所述的一種petg光照抗變形檢測設備，其特征在于：所述屏蔽組件（2）包括有屏蔽箱（21）、箱門（22）、頂蓋（23）以及彈性軟套（24），所述屏蔽箱（21）固接在設備臺（1）的頂端，且屏蔽箱（21）的頂端蓋合有頂蓋（23）。

3.根據權利要求2所述的一種petg光照抗變形檢測設備，其特征在于：所述屏蔽箱（21）的前側鉸接有箱門（22），所述屏蔽箱（21）的左側鑲嵌有彈性軟套（24），該彈性軟套（24）便于調節架組件（3）調節時的運動工作。

4.根據權利要求1所述的一種petg光照抗變形檢測設備，其特征在于：所述調節架組件（3）包括有滑槽（31）、滑桿（32）、調節筒（33）、橫桿（34）以及調節球（35），所述滑槽（31）開設在設備臺（1）的一側，所述滑槽（31）的內部滑動連接有滑桿（32）。

5.根據權利要求4所述的一種petg光照抗變形檢測設備，其特征在于：所述滑桿（32）的頂端插接有調節筒（33），且調節筒（33）的頂端插接有橫桿（34），并且光照燈體（5）固接在橫桿（34）的表面，所述橫桿（34）的一端通過螺栓（351）連接有可調節的調節球（35），且調節球（35）與ccd視覺相機（6）固接。

6.根據權利要求1所述的一種petg光照抗變形檢測設備，其特征在于：所述設備臺（1）的底端設置有校平組件（4），校平組件（4）包括有水平柱（41）、矯正螺筒（42）以及矯正螺座（43），所述水平柱（41）鑲嵌在設備臺（1）的底部，該水平柱（41）用于水平程度的指示工作。

7.根據權利要求6所述的一種petg光照抗變形檢測設備，其特征在于：所述設備臺（1）底部的四個拐角位置處皆鉸接有矯正螺筒（42），所述矯正螺筒（42）的底端螺紋連接有矯正螺座（43）。

技術總結
本發明涉及PETG板材檢測技術領域，具體為一種PETG光照抗變形檢測設備，包括設備臺，所述設備臺的表面安裝有控制面板，該控制面板用于整個設備控制及顯示工作；所述設備臺的頂端連接有屏蔽組件，該屏蔽組件用于檢測時外界光線的遮擋工作；所述設備臺的表面設置有調節架組件，所述調節架組件的表面連接有光照燈體，所述調節架組件的端部還設置有CCD視覺相機。本發明不僅避免了因外光干擾時而影響檢測效果，擴大了檢測設備的使用范圍，而且避免了檢測設備防止待檢測的PETG板材反生傾斜移動現象。

技術研發人員：酈海星,楊震,張軍華,鄧志峰
受保護的技術使用者：江蘇肯帝亞木業有限公司
技術研發日：
技術公布日：2025/4/28
