本技術涉及房屋抗震，具體為一種房屋抗震的聲波檢測裝置。

背景技術：

1、房屋抗震的檢測，大多通過超聲波對房屋的抗震結構進行檢測，通過利用材料及其缺陷的聲學性能差異對超聲波傳播波形反射情況和穿透時間的能量變化來檢驗材料內部缺陷的無損檢測方法。

2、檢索到申請號為cn202321349174.x的專利提出了一種房屋抗震檢測儀，能夠便于對超聲波檢測儀和墻面之間的間距進行調節，從而增強了抗震檢測儀的適用性。

3、類似于上述一種房屋抗震檢測儀，雖然能夠便于對超聲波檢測儀和墻面之間的間距進行調節，從而增強了抗震檢測儀的適用性，但是其不能貼緊承重墻面或是承重柱上，從而無法對房屋的承重結構進行精準的檢測。

4、于是，有鑒于此針對現有的結構及缺失予以研究改良，提出一種房屋抗震的聲波檢測裝置，以期達到更具有更加實用價值性的目的。

技術實現思路

1、本實用新型的目的在于提供一種房屋抗震的聲波檢測裝置，以解決上述背景中一種房屋抗震檢測儀，其不能貼緊承重墻面或是承重柱上，從而無法對房屋的承重結構進行精準的檢測的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種房屋抗震的聲波檢測裝置，包括抗震檢測主機、超聲波發生器和支撐底架，所述抗震檢測主機的頂部連接有超聲波發生器，且所述超聲波發生器的頂部設置有檢測連接板以及探頭連接塊，所述探頭連接塊上連接有多組探頭連接線，且所述探頭連接線遠離探頭連接塊的一側連接有超聲波檢測探頭，所述抗震檢測主機的兩側均設置有皮帶連接塊超聲波檢測探頭，且所述皮帶連接塊內連接有固定皮帶，且所述固定皮帶與皮帶連接塊通過螺栓連接，所述抗震檢測主機的底部連接有電源連接插頭，且所述支撐底架連接在抗震檢測主機的下方。

3、優選的，所述探頭連接線上設置有兩組定位卡塊，所述檢測連接板的一側設置有多組連接卡扣，且所述連接卡扣卡扣在兩組定位卡塊之間，所述超聲波檢測探頭的一側連接有超聲波檢測貼片。

4、優選的，所述固定皮帶的一側設置有多組摩擦橫條，一側所述固定皮帶遠離抗震檢測主機的一端連接有皮帶固定扣，所述皮帶固定扣的一側連接有配重塊。

5、優選的，所述皮帶固定扣上設置有皮帶插塊和兩組鎖扣連接塊，且皮帶插塊和兩組鎖扣連接塊設置在皮帶固定扣遠離配重塊的一側，所述皮帶插塊設置在兩組鎖扣連接塊遠離固定皮帶的一側。

6、優選的，兩組所述鎖扣連接塊之間連接有轉動連接軸，所述轉動連接軸的一端連接有轉動把手，所述轉動連接軸上連接有固定鎖塊，且所述固定鎖塊為半圓柱形。

7、與現有技術相比，本實用新型的有益效果是：房屋的抗震檢測，可緊貼承重墻面或是承重柱上，從而可對房屋的承重結構進行精密的檢測，其具體內容如下：

8、抗震檢測主機由超聲波發生器通過超聲波探頭對房屋的抗震結構進行檢測，而超聲波探頭通過探頭連接線連接到超聲波發生器頂部的探頭連接塊上，抗震檢測主機用于對超聲波檢測的數據進行分析，從而對房屋承重結構的材料是否發生缺陷，當需要對房屋的方柱或是承重墻的抗震結構進行檢測時，抗震檢測主機通過支撐底架坐落到地面上，探頭連接線可通過兩組定位卡塊卡扣在檢測連接板上的連接卡扣內，從而便于將超聲波檢測貼片貼敷在墻面上；

9、當需要對房屋承重圓柱的抗震結構進行檢測時，由固定皮帶綁緊在圓柱上，固定皮帶插接在皮帶固定扣內，并由皮帶固定扣對皮帶進行固定，固定皮帶首先插入皮帶插塊內，并通過皮帶固定扣和固定鎖塊之間，且此時固定鎖塊的平面朝上，且在固定皮帶完全插入皮帶固定扣后，通過轉動轉動把手，并由轉動把手帶動轉動連接軸轉動，從而使轉動連接軸上的固定鎖塊進行轉動，并在轉動的過程中，固定鎖塊的圓面靠近貼緊固定皮帶，并通過壓緊固定皮帶上的摩擦橫條，從而使固定皮帶綁緊在承重柱上，并將超聲波探頭插進固定皮帶與圓柱的空隙處。

技術特征：

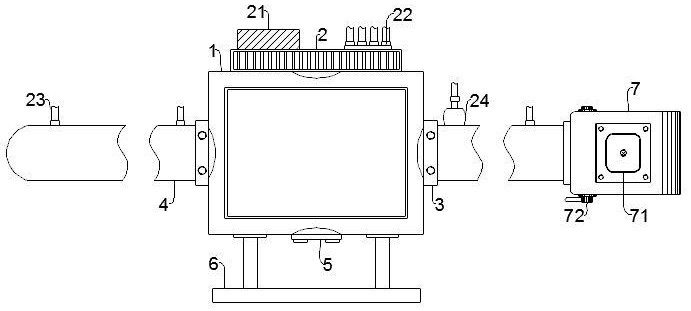

1.一種房屋抗震的聲波檢測裝置，包括抗震檢測主機（1）、超聲波發生器（2）和支撐底架（6），其特征在于：所述抗震檢測主機（1）的頂部連接有超聲波發生器（2），且所述超聲波發生器（2）的頂部設置有檢測連接板（21）以及探頭連接塊（22），所述探頭連接塊（22）上連接有多組探頭連接線（23），且所述探頭連接線（23）遠離探頭連接塊（22）的一側連接有超聲波檢測探頭（24），所述抗震檢測主機（1）的兩側均設置有皮帶連接塊（3）超聲波檢測探頭（24），且所述皮帶連接塊（3）內連接有固定皮帶（4），且所述固定皮帶（4）與皮帶連接塊（3）通過螺栓連接，所述抗震檢測主機（1）的底部連接有電源連接插頭（5），且所述支撐底架（6）連接在抗震檢測主機（1）的下方。

2.根據權利要求1所述的一種房屋抗震的聲波檢測裝置，其特征在于：所述探頭連接線（23）上設置有兩組定位卡塊（231），所述檢測連接板（21）的一側設置有多組連接卡扣（211），且所述連接卡扣（211）卡扣在兩組定位卡塊（231）之間，所述超聲波檢測探頭（24）的一側連接有超聲波檢測貼片（241）。

3.根據權利要求1所述的一種房屋抗震的聲波檢測裝置，其特征在于：所述固定皮帶（4）的一側設置有多組摩擦橫條（41），一側所述固定皮帶（4）遠離抗震檢測主機（1）的一端連接有皮帶固定扣（7），所述皮帶固定扣（7）的一側連接有配重塊（71）。

4.根據權利要求3所述的一種房屋抗震的聲波檢測裝置，其特征在于：所述皮帶固定扣（7）上設置有皮帶插塊（73）和兩組鎖扣連接塊（74），且皮帶插塊（73）和兩組鎖扣連接塊（74）設置在皮帶固定扣（7）遠離配重塊（71）的一側，所述皮帶插塊（73）設置在兩組鎖扣連接塊（74）遠離固定皮帶（4）的一側。

5.根據權利要求4所述的一種房屋抗震的聲波檢測裝置，其特征在于：兩組所述鎖扣連接塊（74）之間連接有轉動連接軸（75），所述轉動連接軸（75）的一端連接有轉動把手（72），所述轉動連接軸（75）上連接有固定鎖塊（76），且所述固定鎖塊（76）為半圓柱形。

技術總結
本技術公開了一種房屋抗震的聲波檢測裝置，包括抗震檢測主機、超聲波發生器和支撐底架，所述抗震檢測主機的頂部連接有超聲波發生器，且所述超聲波發生器的頂部設置有檢測連接板以及探頭連接塊，所述探頭連接塊上連接有多組探頭連接線，且所述探頭連接線遠離探頭連接塊的一側連接有超聲波檢測探頭，所述抗震檢測主機的兩側均設置有皮帶連接塊超聲波檢測探頭，且所述皮帶連接塊內連接有固定皮帶，且所述固定皮帶與皮帶連接塊通過螺栓連接，所述抗震檢測主機的底部連接有電源連接插頭，且所述支撐底架連接在抗震檢測主機的下方，房屋的抗震檢測，可緊貼承重墻面或是承重柱上，從而可對房屋的承重結構進行精密的檢測。

技術研發人員：馬蘊穎
受保護的技術使用者：上海同筑工程咨詢有限公司
技術研發日：20240603
技術公布日：2025/4/28
