本技術涉及抗生素檢測，具體為一種用于土壤中抗生素檢測的取樣裝置。

背景技術：

1、抗生素，是指由微生物(包括細菌、真菌、放線菌屬)或高等動植物在生活過程中所產生的具有抗病原體或其他活性的一類次級代謝產物，能干擾其他生活細胞發育功能的化學物質。

2、現有的土壤取樣裝置在操作過程中需要操作人員通過轉動并下壓取樣裝置，使取樣裝置下壓土壤內部，以實現對土壤的取樣，過程中費時費力，且容易造成土壤取樣不均勻的情況出現，降低了裝置的使用效果，為此，我們提出了一種用于土壤中抗生素檢測的取樣裝置。

技術實現思路

1、本實用新型的目的在于提供了一種用于土壤中抗生素檢測的取樣裝置，解決了上述背景技術中所提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于土壤中抗生素檢測的取樣裝置，包括底板；

3、固定安裝在所述底板頂部的l型板；

4、固定安裝在所述l型板頂部側壁的拉桿；

5、以及設置在所述底板上方的取樣組件，所述取樣組件包括設置在底板上方的取樣機構，所述底板的底部固定安裝有定位機構。

6、優選的，所述取樣機構包括固定安裝在l型板頂部的電機，所述電機的輸出端固定安裝有絲桿，所述絲桿的外壁螺紋連接有套接塊，所述套接塊的側壁與l型板的側面內壁滑動連接，所述套接塊的底部固定安裝有取樣塊，所述取樣塊的內壁滑動連接有擠壓塊，所述擠壓塊的頂部固定安裝有擠壓桿，所述擠壓桿的外壁與套接塊的側面內壁滑動連接，所述套接塊的頂部固定安裝有連接彈簧，所述連接彈簧的另一端與擠壓桿的外壁頂部固定連接，通過設置取樣機構，當需要對土壤進行取樣時，操作人員可將裝置轉移至指定地點，然后開啟電機，當電機啟動后會帶著絲桿進行轉動，在絲桿轉動后會帶著套接塊向下移動，在套接塊向下移動的過程中會帶著取樣塊向下移動，使取樣塊插入土壤內部以實現對土壤進行取樣，當套接塊向上移動后，操作人員可關閉電機，然后通過按壓擠壓桿，使擠壓桿對擠壓塊進行擠壓，以使擠壓塊得以對取樣塊內部的土壤進行擠壓，使取樣完成的土壤從取樣塊內部進行脫離，以方便操作人員對土壤中的抗生素進行檢測。

7、優選的，所述定位機構包括固定安裝在底板底部的定位桿，所述定位桿的底部固定安裝有插塊，所述定位桿的外壁固定安裝有連接板，所述連接板的另一端內壁螺紋連接有螺桿，所述螺桿的頂部外壁固定安裝有調節手柄，所述螺桿的底部轉動連接有支撐板，通過設置定位機構，當需要對裝置進行定位時，操作人員可通過轉動調節手柄，使調節手柄帶著螺桿進行轉動，在螺桿轉動的過程中會帶著支撐板進行移動，在支撐板向下移動的過程中會與地面接觸，以此可實現對裝置進行固定，以提高裝置在對土壤取樣過程中的穩定性。

8、優選的，所述拉桿的數量有兩個，兩個所述拉桿大小相等，兩個所述拉桿沿l型板的中心面對稱分布，通過此設置，可通過拉桿方便操作人員對裝置進行轉運，以實現對土壤進行取樣。

9、優選的，所述套接塊的一端外壁與l型板的側面內壁滑動連接，所述套接塊的內壁與絲桿的外壁螺紋連接，通過此設置，可通過絲桿轉動以帶著套接塊進行移動。

10、優選的，所述定位桿的數量有四個，四個所述定位桿大小相等，四個所述定位桿等距固定安裝在底板底部的四角，通過此設置，可通過定位桿對裝置起支撐作用。

11、本實用新型提供了一種用于土壤中抗生素檢測的取樣裝置。該用于土壤中抗生素檢測的取樣裝置具備以下有益效果：

12、(1)、該用于土壤中抗生素檢測的取樣裝置，通過設置取樣機構，當需要對土壤進行取樣時，操作人員可將裝置轉移至指定地點，然后開啟電機，當電機啟動后會帶著絲桿進行轉動，在絲桿轉動后會帶著套接塊向下移動，在套接塊向下移動的過程中會帶著取樣塊向下移動，使取樣塊插入土壤內部以實現對土壤進行取樣，當套接塊向上移動后，操作人員可關閉電機，然后通過按壓擠壓桿，使擠壓桿對擠壓塊進行擠壓，以使擠壓塊得以對取樣塊內部的土壤進行擠壓，使取樣完成的土壤從取樣塊內部進行脫離，以方便操作人員對土壤中的抗生素進行檢測；

13、(2)、該用于土壤中抗生素檢測的取樣裝置，通過設置定位機構，當需要對裝置進行定位時，操作人員可通過轉動調節手柄，使調節手柄帶著螺桿進行轉動，在螺桿轉動的過程中會帶著支撐板進行移動，在支撐板向下移動的過程中會與地面接觸，以此可實現對裝置進行固定，以提高裝置在對土壤取樣過程中的穩定性。

技術特征：

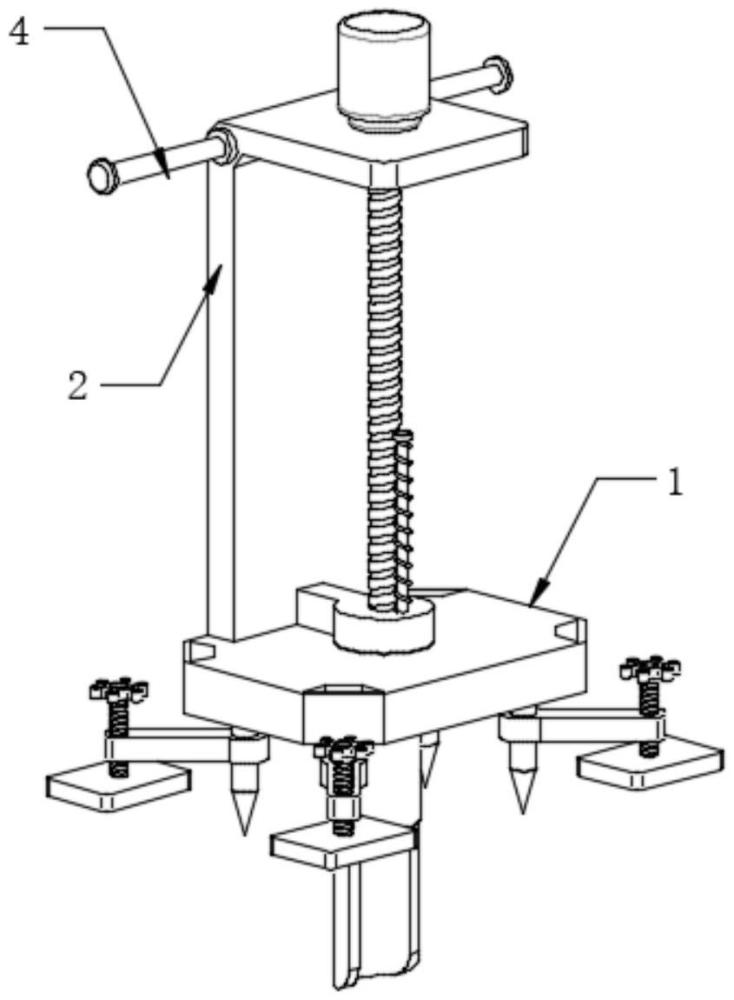

1.一種用于土壤中抗生素檢測的取樣裝置，包括底板(1)；

2.根據權利要求1所述的一種用于土壤中抗生素檢測的取樣裝置，其特征在于：所述取樣機構(31)包括固定安裝在l型板(2)頂部的電機(311)，所述電機(311)的輸出端固定安裝有絲桿(312)，所述絲桿(312)的外壁螺紋連接有套接塊(313)，所述套接塊(313)的側壁與l型板(2)的側面內壁滑動連接，所述套接塊(313)的底部固定安裝有取樣塊(314)，所述取樣塊(314)的內壁滑動連接有擠壓塊(315)，所述擠壓塊(315)的頂部固定安裝有擠壓桿(316)，所述擠壓桿(316)的外壁與套接塊(313)的側面內壁滑動連接，所述套接塊(313)的頂部固定安裝有連接彈簧(317)，所述連接彈簧(317)的另一端與擠壓桿(316)的外壁頂部固定連接。

3.根據權利要求1所述的一種用于土壤中抗生素檢測的取樣裝置，其特征在于：所述定位機構(32)包括固定安裝在底板(1)底部的定位桿(321)，所述定位桿(321)的底部固定安裝有插塊(322)，所述定位桿(321)的外壁固定安裝有連接板(323)，所述連接板(323)的另一端內壁螺紋連接有螺桿(324)，所述螺桿(324)的頂部外壁固定安裝有調節手柄(325)，所述螺桿(324)的底部轉動連接有支撐板(326)。

4.根據權利要求1所述的一種用于土壤中抗生素檢測的取樣裝置，其特征在于：所述拉桿(4)的數量有兩個，兩個所述拉桿(4)大小相等，兩個所述拉桿(4)沿l型板(2)的中心面對稱分布。

5.根據權利要求2所述的一種用于土壤中抗生素檢測的取樣裝置，其特征在于：所述套接塊(313)的一端外壁與l型板(2)的側面內壁滑動連接，所述套接塊(313)的內壁與絲桿(312)的外壁螺紋連接。

6.根據權利要求3所述的一種用于土壤中抗生素檢測的取樣裝置，其特征在于：所述定位桿(321)的數量有四個，四個所述定位桿(321)大小相等，四個所述定位桿(321)等距固定安裝在底板(1)底部的四角。

技術總結
本技術涉及抗生素檢測技術領域，且公開了一種用于土壤中抗生素檢測的取樣裝置，包括底板，固定安裝在所述底板頂部的L型板，固定安裝在所述L型板頂部側壁的拉桿，以及設置在所述底板上方的取樣組件，所述取樣組件包括設置在底板上方的取樣機構，所述底板的底部固定安裝有定位機構，所述取樣機構包括固定安裝在L型板頂部的電機，所述電機的輸出端固定安裝有絲桿，所述絲桿的外壁螺紋連接有套接塊，所述套接塊的側壁與L型板的側面內壁滑動連接，通過設置取樣機構，可以通過裝置實現對土壤進行取樣，以方便操作人員對土壤中的抗生素進行檢測，通過設置定位機構，可以對裝置進行固定，以提高裝置在取樣過程中的穩定性。

技術研發人員：張文文,胡楠
受保護的技術使用者：南京軍凌環保科技有限公司
技術研發日：20240604
技術公布日：2025/4/28
