本技術涉及液體采樣，具體涉及了一種使用便捷的液體密閉采樣器。

背景技術：

1、石油化工生產過程中經常需要在特殊管道中采樣易燃易爆及有毒有害介質進行化驗、分析，為及時采集樣品，同時防止樣品中易揮發物質向大氣中泄露，許多采樣要求密閉進行，采樣時許多產品甚至需要降溫、減壓后進行采樣，這些特殊的采樣必須借助于密閉采樣器才能進行。

2、現有的液體密閉采樣器在使用時，將采樣瓶與采樣器相連接既費時又費力，增加了工作強度，影響使用者進行使用，大大降低了采樣效率。

技術實現思路

1、本實用新型的目的是針對現有技術的缺陷，提供一種使用便捷的液體密閉采樣器，以解決現有的液體密閉采樣器在使用時，將采樣瓶與采樣器相連接既費時又費力，增加了工作強度，影響使用者進行使用，大大降低了采樣效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種使用便捷的液體密閉采樣器，包括采樣器本體，所述采樣器本體前端設有采樣區，所述采樣區上設有與采樣器本體相連用于液體導入的采樣管，所述采樣管端口處安裝有密封軟板，采樣管底部設有用于支撐采樣瓶的承載板，所述承載板上開設有位于采樣管正下方的放置槽，承載板靠近采樣區的一側設有第一導向塊，采樣器本體其中一側設有固定板，所述固定板上貫穿開設有驅動螺紋孔，所述驅動螺紋孔內螺接有驅動螺紋桿，所述驅動螺紋桿頂部向上延伸設有驅動轉輪，驅動螺紋桿底部向下延伸轉動連接有驅動板，所述驅動板靠近采樣器本體的一側設有第二導向塊。

4、為了能夠對采樣瓶中部進行支撐，提高采樣的穩定性，所述放置槽兩側的承載板頂部端面上設有相對稱設置且呈弧形結構的擋板。

5、為了提高采樣瓶上下位移采樣時的穩定性，所述采樣區內側端面上開設有能夠供第一導向塊上下位移的第一導向槽。

6、為了進一步提高采樣瓶上下位移采樣時的穩定性，所述采樣器本體上開設有能夠供第二導向塊上下位移的第二導向槽。

7、作為本實用新型的一種優選技術方案，所述驅動板與承載板之間采用焊接連接。

8、與現有技術相比，本實用新型的有益效果是：

9、使用時，首先工作人員將采樣瓶從兩擋板之間放置在承載板上的放置槽內，工作人員轉動驅動轉輪使得驅動板帶動承載板向上位移，將承載板上的采樣瓶向采樣管靠近，直至采樣管一部分插接至采樣瓶瓶口內，采樣瓶的瓶口外周與采樣管上的密封軟板相抵，使得密封軟板發生形變將一部分密封軟板填充在采樣瓶與采樣管之間的縫隙內，從而提高了采樣的密封性，本實用新型提高采樣時采樣管與采樣瓶之間的連接效率，同時能夠在采樣時對采樣瓶進行固定支撐，提高了工作人員采樣時的便捷性與工作效率。

技術特征：

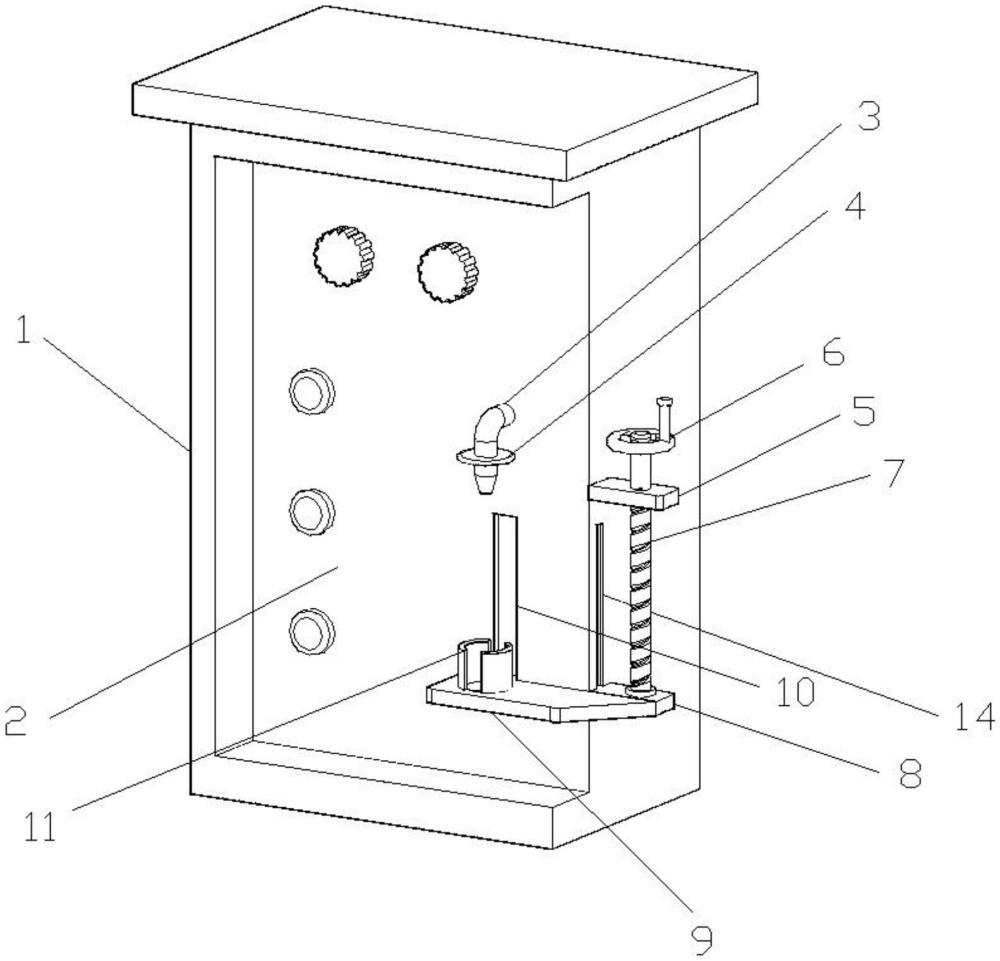

1.一種使用便捷的液體密閉采樣器，包括采樣器本體(1)，其特征在于：所述采樣器本體(1)前端設有采樣區(2)，所述采樣區(2)上設有與采樣器本體(1)相連用于液體導入的采樣管(3)，所述采樣管(3)端口處安裝有密封軟板(4)，采樣管(3)底部設有用于支撐采樣瓶的承載板(9)，所述承載板(9)上開設有位于采樣管(3)正下方的放置槽(13)，承載板(9)靠近采樣區(2)的一側設有第一導向塊(12)，采樣器本體(1)其中一側設有固定板(5)，所述固定板(5)上貫穿開設有驅動螺紋孔，所述驅動螺紋孔內螺接有驅動螺紋桿(7)，所述驅動螺紋桿(7)頂部向上延伸設有驅動轉輪(6)，驅動螺紋桿(7)底部向下延伸轉動連接有驅動板(8)，所述驅動板(8)靠近采樣器本體(1)的一側設有第二導向塊。

2.根據權利要求1所述的一種使用便捷的液體密閉采樣器，其特征在于：所述放置槽(13)兩側的承載板(9)頂部端面上設有相對稱設置且呈弧形結構的擋板(11)。

3.根據權利要求1所述的一種使用便捷的液體密閉采樣器，其特征在于：所述采樣區(2)內側端面上開設有能夠供第一導向塊(12)上下位移的第一導向槽(10)。

4.根據權利要求1所述的一種使用便捷的液體密閉采樣器，其特征在于：所述采樣器本體(1)上開設有能夠供第二導向塊上下位移的第二導向槽(14)。

5.根據權利要求1所述的一種使用便捷的液體密閉采樣器，其特征在于：所述驅動板(8)與承載板(9)之間采用焊接連接。

技術總結
本技術涉及液體采樣技術領域，具體涉及了一種使用便捷的液體密閉采樣器，包括采樣器本體，所述采樣器本體前端設有采樣區，所述采樣區上設有與采樣器本體相連用于液體導入的采樣管，所述采樣管端口處安裝有密封軟板，采樣管底部設有用于支撐采樣瓶的承載板，所述承載板上開設有位于采樣管正下方的放置槽，采樣器本體其中一側設有固定板，所述固定板上貫穿開設有驅動螺紋孔，所述驅動螺紋孔內螺接有驅動螺紋桿，所述驅動螺紋桿頂部向上延伸設有驅動轉輪，驅動螺紋桿底部向下延伸轉動連接有驅動板，本技術提高采樣時采樣管與采樣瓶之間的連接效率，同時能夠在采樣時對采樣瓶進行固定支撐，提高了工作人員采樣時的便捷性與工作效率。
