本技術涉及陰極剝離性能測試設備，尤其涉及一種管段試件的固定裝置。

背景技術：

1、陰極剝離測試是在實驗室內通過模擬實際工作電化學環境，評估熱收縮帶(套)補口材料抗剝離性能的試驗方法，對評價熱收縮帶(套)補口質量和補口工藝至關重要。目前陰極剝離測試依據的標準主要有《gb/t?23257-2017附錄d》、《sy/t?4113.3-2019》、《iso21809-1：2018附錄h》、《csa?z245.21-2018?12.3》等，熱收縮帶(套)補口測試試件常用的小管徑(dn50～dn100)鋼質管通常采用管段試件，管段長度一般為100mm或150mm。在實驗室內，檢測人員開展陰極剝離測試時，需要先用密封膠將塑料圓筒與管段試件同心粘結，形成以管段試件外弧面為底的試驗槽。待密封膠固化完全后，向試驗槽內加入濃度3％氯化鈉溶液，然后整體放入電熱鼓風干燥箱等恒溫裝置內，在50℃或60℃高溫條件下進行30天長期陰極剝離試驗。整個周期內，檢測人員需要頻繁添加蒸餾水以保持液位，并調節試件電位控制在-1.5v(相對于飽和甘汞電極)。

2、但是，由于管段試件自身容易翻滾，無論是熱收縮帶(套)補口管段試件預制過程，還是熱收縮帶(套)補口管段試件在恒溫裝置中開展陰極剝離過程，管段試件的固定保護都是困擾實驗室檢測人員的一大難題。在預制過程中，密封膠未完全固化之前(通常至少固化24h)，一旦管段試件翻滾掉落，塑料圓筒很難實現與管段試件的同心粘結，進而影響后期試驗測試結果；在試驗過程中，加蒸餾水或調節電位操作，檢測人員不小心碰倒管段試件會使其上方塑料圓筒內的氯化鈉溶液傾翻入高溫運行的電熱鼓風干燥箱內，容易引發安全事故。

3、為防止管段試件側翻，目前實驗室內檢測人員在管段試件預制階段和恒溫測試階段，都使用方形小墊塊從底部兩側固定管段試件，但固定不夠穩固，大量管段試件堆積雜亂，安全性差，熱收縮帶(套)補口管段試件翻滾事件時有發生。尤其是，當陰極剝離檢測量大，在電熱鼓風干燥箱等恒溫裝置內同時進行多個管段試件測試時，檢測人員必須逐一對每個管段試件放置墊塊固定，操作繁瑣，同時受電熱鼓風干燥箱空間限制，墊塊放置位置不好控制，操作難度很大。

技術實現思路

1、本實用新型所要解決的技術問題是針對現有技術的不足，提供一種管段試件的固定裝置。

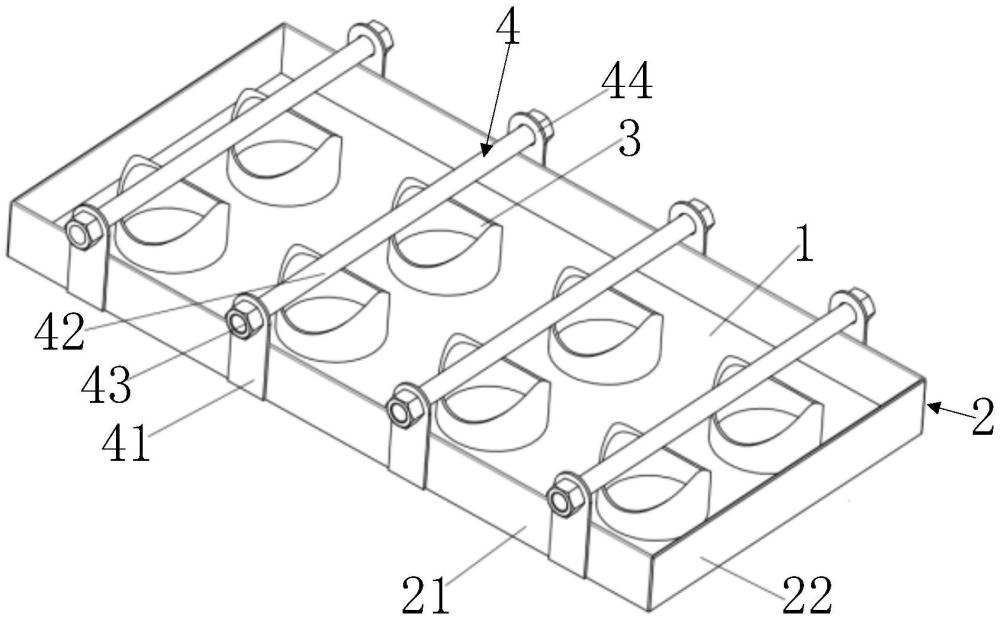

2、本實用新型解決上述技術問題的技術方案如下：一種管段試件的固定裝置，包括：底板、至少一對固定保護座、至少一個用于對管段試件進行限位的限位組件，一對所述固定保護座安裝在所述底板上，所述限位組件的兩端與所述底板連接，所述限位組件的中部位于一對所述固定保護座的上方。

3、采用本實用新型技術方案的有益效果是：管段試件平放在所述固定保護座上，再通過限位組件進行限位固定。在實驗室陰極剝離試件的粘結預制過程和測試過程中，對多組熱收縮帶(套)補口管段試件同時起到固定保護作用。防止粘結預制件在密封膠固化過程中側翻滾落，有效提升塑料圓筒和管段試件同心粘結的質量，極大程度上減輕檢測人員的操作難度，簡化檢測人員的操作流程。便捷高效，穩固實用、適用于實驗室多組熱收縮帶(套)補口管段試件的固定裝置。

4、進一步地，所述底板上安裝有側板，所述限位組件的兩端與所述側板連接。

5、采用上述進一步技術方案的有益效果是：有效防止陰極剝離測試過程中氯化鈉溶液傾翻入高溫運行的恒溫裝置內，提升陰極剝離試驗的安全性。

6、進一步地，所述側板包括：一對第一保護側板以及一對第二保護側板，一對所述第一保護側板一一對應安裝在所述底板的兩側，一對所述第二保護側板一一對應安裝在所述底板的兩端。

7、采用上述進一步技術方案的有益效果是：側板在底板四周呈矩形圍欄狀結構，可以有效防止管段試件意外滾落工作臺，避免砸傷事故；另外，還可以避免管段試件上方塑料圓筒內氯化鈉溶液意外傾倒入電熱鼓風干燥箱內，消除觸電等安全隱患。

8、進一步地，管段試件為熱收縮帶補口管段試件或熱收縮套補口管段試件。

9、采用上述進一步技術方案的有益效果是：在實驗室陰極剝離試件的粘結預制過程和測試過程中，對多組熱收縮帶(套)補口管段試件同時起到固定保護作用。便捷高效，穩固實用、適用于實驗室多組熱收縮帶(套)補口管段試件的固定裝置。

10、進一步地，所述限位組件包括：一對螺桿支架、限位螺桿以及一對鎖緊螺母，一對所述螺桿支架一一對應安裝在所述底板的兩側，所述限位螺桿的兩端一一對應貫穿一對所述螺桿支架并裸露在外側，一對所述鎖緊螺母一一對應安裝在一對所述限位螺桿的兩端。

11、采用上述進一步技術方案的有益效果是：采用限位螺桿和鎖緊螺母配合的方式，有利于提升檢測人員操作的便捷性。限位螺桿平行貫穿于待測組管段試件中心，并與固定保護座的中軸線重合；最后，通過鎖緊螺母固定限位螺桿的兩端，進一步實現對管段試件的全方位限位固定，有效避免預制管段試件不慎滾落事故的發生。

12、進一步地，一對所述螺桿支架的頂部均設有安裝孔，所述安裝孔的孔徑與所述限位螺桿的直徑適配。

13、采用上述進一步技術方案的有益效果是：用一個限位螺桿依次穿過固定連接在一個第一保護側板上螺桿支架的安裝孔、一組待預制管段試件以及另一個第一保護側板上螺桿支架的安裝孔。此時限位螺桿平行貫穿于待測組管段試件中心，并與固定保護座的中軸線重合；最后，通過鎖緊螺母固定限位螺桿的兩端，進一步實現對管段試件的全方位限位固定，有效避免預制管段試件不慎滾落事故的發生。

14、進一步地，所述固定保護座為含圓柱形內切槽的長方體、正方體或圓柱體結構，所述圓柱形內切槽的弧面與管段試件的外徑適配。

15、采用上述進一步技術方案的有益效果是：長方體、正方體或圓柱體結構比較穩固，有利于固定，同時內切槽的弧面與管段試件的外徑相適配，有利于實現對管段試件半包裹式固定，提高了管段試件放置的穩固性。同時，空心或?qū)嵭慕Y(jié)構選擇，提高了加工適宜性，有利于加工生產。

16、進一步地，所述限位組件的軸線與一對所述固定保護座的軸線位于同一平面上。

17、采用上述進一步技術方案的有益效果是：固定保護座成對設置可以與每組管段試件的試件數量相匹配，便于檢測人員同時裝卸和測試同一樣品。同時，每組限位組件和每對固定保護座配合使用，可以對管段試件形成全方位限位固定，進一步提高了管段試件放置的穩固性。

18、進一步地，所述底板、所述固定保護座、所述限位組件的制作材料為不銹鋼。

19、采用上述進一步技術方案的有益效果是：整體材質防腐，穩固實用，有利于加工成型。

20、進一步地，所述固定保護座上安裝有管段試件，所述限位組件貫穿管段試件，管段試件上安裝有塑料圓筒。

21、采用上述進一步技術方案的有益效果是：管段試件固定完畢后，檢測人員可以輕松將塑料圓筒同心粘結到管段試件上，在密封膠固化過程(通常至少固化24h)，本固定裝置可以有效避免管段試件側翻或滾落工作臺事件發生，提升塑料圓筒和管段試件同心粘結的質量，極大程度上減輕了檢測人員的操作難度，提升了試驗安全性。

22、本實用新型附加的方面的優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型實踐了解到。
