本技術涉及尺寸測量裝置，具體為一種混凝土試件尺寸測量裝置。

背景技術：

1、混凝土結構是國內外應用最廣泛的結構形式之一。隨著建設行業對施工效率以及施工質量要求的提高，模塊化施工應用越來越廣泛。方形混凝土件是模塊化施工中主要的建筑單元。成品方形混凝土件的相鄰兩平面之間的夾角需要固定在統一數值。國家規范《普通混凝土力學性能試驗方法標準》中有關混凝土測試件的要求為：試件的相鄰面間的夾角應為90°，其公差不得超過0.5°。

2、現有的混凝土試件尺寸測量裝置，在對混凝土試件進行測量時，需要手動調節混凝土試件的角度，和擺放位置，使混凝土試件與激光測距儀始終保持平行，導致調節混凝土試件費時費力，影響測量的效率，故而提出一種混凝土試件尺寸測量裝置來解決上述所提出的問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種混凝土試件尺寸測量裝置，具備對混凝土試件的擺放角度和位置進行自動調整，提高混凝土試件的測量效率，自動對需要測量的混凝土試件進行上料，無需手動操作等優點，解決了對混凝土試件進行測量時，需要手動調節混凝土試件的角度和擺放位置，以滿足激光測距儀的測量的問題。

3、(二)技術方案

4、本實用新型解決上述技術問題的技術方案如下：一種混凝土試件尺寸測量裝置，包括工作臺，所述工作臺的內部安裝有傳送帶，所述工作臺的頂部固定連接有支撐板，所述支撐板的前側固定連接有電動推桿，所述電動推桿的輸出端固定連接有位于所述傳送帶上側的推板，所述工作臺的頂部轉動連接有蝸輪，所述工作臺的頂部固定連接有數量為兩個的第一連接板，兩個所述第一連接板的相對內側轉動連接有蝸桿，前側所述第一連接板的前側固定連接有其輸出軸與所述蝸桿固定連接的電機，所述工作臺的頂部設置有數量為兩個且呈對稱分布的第一激光測距儀，兩個所述第一激光測距儀分別位于所述蝸輪的左右兩側，所述工作臺的內部滑動連接有位于所述蝸輪前側的第二激光測距儀，所述工作臺的頂部固定連接有支撐架。

5、本實用新型的有益效果是：

6、該混凝土試件尺寸測量裝置，具備了對混凝土試件的擺放角度和位置進行自動調整，提高混凝土試件的測量效率，自動對需要測量的混凝土試件進行上料，無需手動操作的優點。

7、在上述技術方案的基礎上，本實用新型還可以做如下改進。

8、進一步，所述工作臺的內部開設有滑動槽，所述滑動槽的內部底壁固定連接有氣缸，所述氣缸的輸出端與所述第二激光測距儀固定連接，所述第二激光測距儀與所述滑動槽的內壁滑動連接。

9、采用上述進一步方案的有益效果是，便于把測量完成的混凝土試件進行推出工作臺，使其集中在一起進行收納，和運輸，無需手動取出測量完成的混凝土試件。

10、進一步，所述工作臺的頂部固定連接有支撐柱，所述工作臺的頂部固定連接有位于所述支撐柱左側的固定柱，所述固定柱和所述支撐柱的頂部安裝有上料板。

11、進一步，所述支撐柱的長度大于固定柱，所述上料板呈傾斜狀態，所述上料板的頂部固定連接有數量為兩個且呈對稱分布的擋板，所述上料板的頂部安裝有第二連接板。

12、采用上述進一步方案的有益效果是，便于把上料板上的混凝土試件進行依次滑下，挨個測量，保證每個混凝土試件均得到測量。

13、進一步，所述工作臺的頂部固定連接有位于所述上料板底部的液壓桿，所述液壓桿的輸出端固定連接有與所述上料板的內部滑動連接的升降板。

14、進一步，所述支撐架位于所述蝸輪的右側，且其內部頂壁設置有位于所述蝸輪上側的第三激光測距儀，所述工作臺的后側安裝有控制器。

15、采用上述進一步方案的有益效果是，便于測量混凝土試件的高度，便于控制混凝土試件的傳送和混凝土試件的尺寸的測量，無需手動操作。

技術特征：

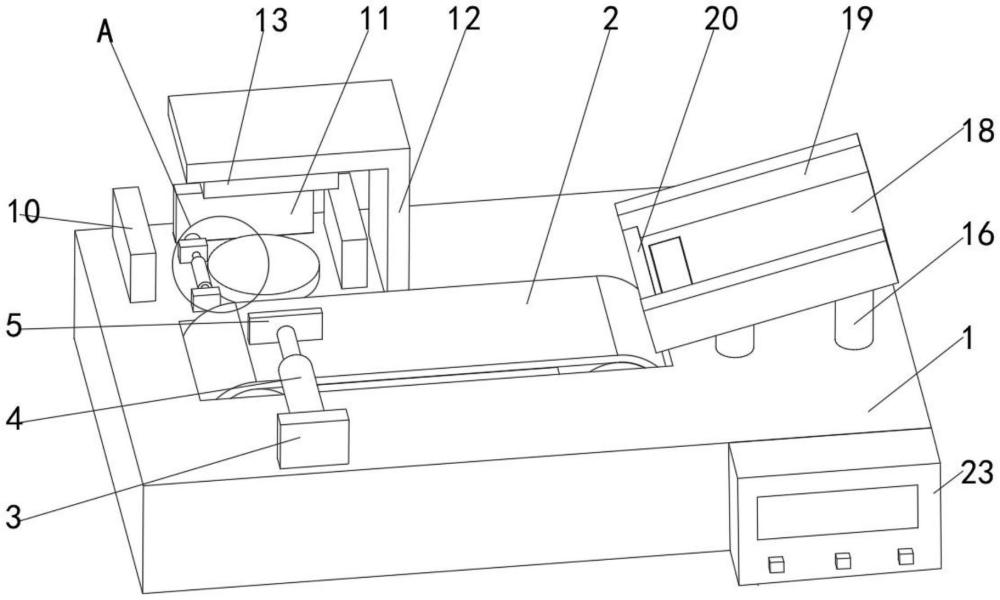

1.一種混凝土試件尺寸測量裝置，包括工作臺(1)，其特征在于：所述工作臺(1)的內部安裝有傳送帶(2)，所述工作臺(1)的頂部固定連接有支撐板(3)，所述支撐板(3)的前側固定連接有電動推桿(4)，所述電動推桿(4)的輸出端固定連接有位于所述傳送帶(2)上側的推板(5)，所述工作臺(1)的頂部轉動連接有蝸輪(6)，所述工作臺(1)的頂部固定連接有數量為兩個的第一連接板(7)，兩個所述第一連接板(7)的相對內側轉動連接有蝸桿(8)，前側所述第一連接板(7)的前側固定連接有其輸出軸與所述蝸桿(8)固定連接的電機(9)，所述工作臺(1)的頂部設置有數量為兩個且呈對稱分布的第一激光測距儀(10)，兩個所述第一激光測距儀(10)分別位于所述蝸輪(6)的左右兩側，所述工作臺(1)的內部滑動連接有位于所述蝸輪(6)前側的第二激光測距儀(11)，所述工作臺(1)的頂部固定連接有支撐架(12)。

2.根據權利要求1所述的一種混凝土試件尺寸測量裝置，其特征在于：所述工作臺(1)的內部開設有滑動槽(14)，所述滑動槽(14)的內部底壁固定連接有氣缸(15)，所述氣缸(15)的輸出端與所述第二激光測距儀(11)固定連接，所述第二激光測距儀(11)與所述滑動槽(14)的內壁滑動連接。

3.根據權利要求1所述的一種混凝土試件尺寸測量裝置，其特征在于：所述工作臺(1)的頂部固定連接有支撐柱(16)，所述工作臺(1)的頂部固定連接有位于所述支撐柱(16)左側的固定柱(17)，所述固定柱(17)和所述支撐柱(16)的頂部安裝有上料板(18)。

4.根據權利要求3所述的一種混凝土試件尺寸測量裝置，其特征在于：所述支撐柱(16)的長度大于固定柱(17)，所述上料板(18)呈傾斜狀態，所述上料板(18)的頂部固定連接有數量為兩個且呈對稱分布的擋板(19)，所述上料板(18)的頂部安裝有第二連接板(20)。

5.根據權利要求3所述的一種混凝土試件尺寸測量裝置，其特征在于：所述工作臺(1)的頂部固定連接有位于所述上料板(18)底部的液壓桿(21)，所述液壓桿(21)的輸出端固定連接有與所述上料板(18)的內部滑動連接的升降板(22)。

6.根據權利要求1所述的一種混凝土試件尺寸測量裝置，其特征在于：所述支撐架(12)位于所述蝸輪(6)的右側，且其內部頂壁設置有位于所述蝸輪(6)上側的第三激光測距儀(13)，所述工作臺(1)的后側安裝有控制器(23)。

技術總結
本技術涉及尺寸測量裝置技術領域，且公開了一種混凝土試件尺寸測量裝置，包括工作臺，所述工作臺的內部安裝有傳送帶，所述工作臺的頂部固定連接有支撐板，所述支撐板的前側固定連接有電動推桿，所述電動推桿的輸出端固定連接有位于所述傳送帶上側的推板，所述工作臺的頂部轉動連接有蝸輪，所述工作臺的頂部固定連接有數量為兩個的第一連接板，兩個所述第一連接板的相對內側轉動連接有蝸桿，前側所述第一連接板的前側固定連接有其輸出軸與所述蝸桿固定連接的電機。該混凝土試件尺寸測量裝置，具備了對混凝土試件的擺放角度和位置進行自動調整，提高混凝土試件的測量效率，自動對需要測量的混凝土試件進行上料，無需手動操作的優點。

技術研發人員：蘇波,鄧強,周柏宏,陳南君
受保護的技術使用者：四川華測建信檢測技術有限公司
技術研發日：20240624
技術公布日：2025/4/28
