本技術涉及一種羅茨轉子嚙合裝置，主要用于直槽類∞字形的羅茨轉子在裝配前進行轉子嚙合檢測。

背景技術：

1、羅茨轉子的齒面加工完成后，齒面的外輪廓往往會由于各種原因而導致存在一些加工偏差的情況，在羅茨真空泵主機運行時，相互嚙合的兩根羅茨轉子之間需要存在一定要求的齒面間隙以用來保證在真空泵主機工作時由于溫度升高導致體積微小膨脹時而不會出現兩根羅茨轉子之間進行刮擦的情況，同時保證機組滿足設計要求的抽真空能力，即同時保證真空度達到設計要求。

2、羅茨真空泵主機若在裝配前進行羅茨轉子嚙合檢驗，可大大減少裝配過程中羅茨轉子存在的不良間隙問題的情況，提高裝配效率，提升羅茨泵主機的質量及可靠性，從而提升羅茨泵主機的整體性能。

3、目前，對加工完成的羅茨轉子進行嚙合檢驗時，由于沒有結構設計合理的用于對兩根羅茨轉子進行定位、以及嚙合的羅茨轉子嚙合裝置，導致羅茨轉子嚙合檢驗的精確度不高，甚至?xí)斐刹慌鋵?duì)的轉子流入后道的裝配，導致羅茨泵主機裝配時無法調試出設計要求的齒間間隙，需要拆除主機，重新選配合適的羅茨轉子，造成許多時間與資源上的浪費。

技術實現思路

1、本實用新型的目的在于克服現有技術中存在的上述不足，而提供一種結構設計合理，能對兩根羅茨轉子進行定位并進行嚙合的羅茨轉子嚙合裝置。

2、本實用新型解決上述問題所采用的技術方案是：該羅茨轉子嚙合裝置的結構特點在于：包括齒輪箱裝置、漲緊裝置、尾架裝置和底架裝置，所述齒輪箱裝置包括齒輪箱箱體、齒輪箱蓋板、主動夾緊機構、從動夾緊機構和齒輪箱手輪，所述主動夾緊機構包括主動夾緊軸、一號軸承、主動齒輪、二號軸承、主動軸承蓋板和主動頂尖，所述主動夾緊軸通過一號軸承和二號軸承轉動安裝在齒輪箱箱體上，所述主動軸承蓋板固定在齒輪箱箱體上并和二號軸承配合，所述主動頂尖固定在主動夾緊軸的一端，所述齒輪箱手輪固定在主動夾緊軸的另一端，所述主動齒輪固定在主動夾緊軸上；所述從動夾緊機構包括從動夾緊軸、三號軸承、從動齒輪、四號軸承、從動軸承蓋板和從動頂尖，所述從動夾緊軸通過三號軸承和四號軸承轉動安裝在齒輪箱箱體上，所述從動軸承蓋板固定在齒輪箱箱體上并和四號軸承配合，所述從動頂尖固定在從動夾緊軸的一端，所述從動齒輪固定在從動夾緊軸上，該從動齒輪和主動齒輪嚙合；所述齒輪箱蓋板固定在齒輪箱箱體上；

3、所述漲緊裝置包括兩個帶有緊定螺釘?shù)囊簤簼q緊套，一個液壓漲緊套固定在齒輪箱裝置的主動頂尖上，另一個液壓漲緊套固定在齒輪箱裝置的從動頂尖上；

4、所述尾架裝置包括尾架殼體和兩個頂尖夾緊機構，每個頂尖夾緊機構均包括尾架手輪、尾架頂尖、頂尖套、頂尖座、尾架緊定螺釘、尾架軸承、尾架蓋板和尾架手輪軸，所述頂尖座固定在尾架殼體上，所述尾架手輪軸通過尾架軸承轉動安裝在頂尖座上，所述尾架蓋板固定在頂尖座上且與尾架軸承配合，所述尾架手輪固定在尾架手輪軸的一端，所述尾架手輪軸的另一端設置有帶外螺紋的螺桿結構，所述頂尖套的一端設置有帶內螺紋的螺紋孔，該頂尖套的側壁設置有導向槽，所述尾架頂尖固定在頂尖套的另一端，所述頂尖套滑動安裝在頂尖座上，該頂尖套通過一端的螺紋孔和尾架手輪軸上的螺桿結構螺紋連接，所述尾架緊定螺釘固定在頂尖座內，該尾架緊定螺釘?shù)耐蛊鸩课挥陧敿馓椎膶?dǎo)向槽中；

5、所述底架裝置包括底板和測量板，所述測量板安裝在底板上，所述齒輪箱裝置和尾架裝置均安裝在底板上，該齒輪箱裝置和尾架裝置分別位于測量板的兩側，所述主動頂尖和一個尾架頂尖對齊，所述從動頂尖和另一個尾架頂尖對齊。

6、作為優選，本實用新型所述底架裝置還包括數個t型塊和數個定位鍵，所述底板上開有至少兩條槽，所述t型塊和定位鍵均位于底板的槽中，所述齒輪箱裝置通過t型塊和定位鍵安裝在底板上，所述尾架裝置通過t型塊和定位鍵安裝在底板上。

7、作為優選，本實用新型所述測量板通過t型塊和定位鍵安裝在底板上。

8、作為優選，本實用新型所述主動夾緊機構還包括主動圓螺母，所述主動齒輪通過主動圓螺母固定在主動夾緊軸上。

9、作為優選，本實用新型所述從動夾緊機構還包括從動圓螺母，所述從動齒輪通過從動圓螺母固定在從動夾緊軸上。

10、一種羅茨轉子嚙合檢測方法，其特點在于：使用所述的羅茨轉子嚙合裝置，所述羅茨轉子嚙合檢測方法的步驟如下：

11、取待檢測的兩根羅茨轉子，將一根羅茨轉子置于水平狀態，將杠桿表放置于測量板上，用于測量水平狀態的羅茨轉子的型線面，使其測量點位于同一高度，保證羅茨轉子的水平放置，然后將水平狀態的羅茨轉子的一端通過緊定螺釘固定在一個液壓漲緊套上，該水平狀態的羅茨轉子的另一端頂在尾架裝置的一個尾架頂尖上，水平狀態的羅茨轉子通過齒輪箱裝置與尾架裝置的一個尾架頂尖配合夾緊，然后用杠桿表對水平狀態的羅茨轉子的型線面進行測量；

12、水平狀態的羅茨轉子的型線面測量完畢后，將另一根羅茨轉子豎直放置于測量板上，并將杠桿表放置在測量板的邊緣位置上，用于對豎直狀態的羅茨轉子的型線面進行測量，使其測量點位于同一豎直面上，保證羅茨轉子的豎直放置，然后通過另一個液壓漲緊套與尾架裝置的另一個尾架頂尖將豎直狀態的羅茨轉子配合夾緊，用杠桿表對豎直狀態的羅茨轉子的型線面進行測量；

13、豎直狀態的羅茨轉子的型線面測量完畢后，使兩根羅茨轉子嚙合；當羅茨轉子完全夾緊頂緊后，轉動齒輪箱裝置的齒輪箱手輪，使其帶動兩根羅茨轉子同步轉動，并用塞尺進行間隙的測量，便可測量出相互嚙合的兩根羅茨轉子之間的多個位置的嚙合處間隙，用來評判兩根羅茨轉子是否符合裝配的要求。

14、作為優選，本實用新型在安裝兩根羅茨轉子時，先安裝一側的羅茨轉子，當一側的羅茨轉子進行打表測量放置穩定并夾緊后，再安裝另一側的羅茨轉子進行打表測量，不可同時放置兩根羅茨轉子。

15、本實用新型與現有技術相比，具有以下優點和效果：有利于有效檢測羅茨轉子面整體輪廓是否合格，有利于羅茨轉子嚙合檢測更加簡單、高效、準確，有利于避免因羅茨轉子面整體輪廓差而流入后道裝配工序的情況。轉動尾架手輪，尾架手輪連接尾架手輪軸，尾架手輪軸的螺紋端和頂尖套通過螺紋連接，在頂尖套的側邊留有一個導向槽，用來和尾架緊定螺釘相配合，保證頂尖套不能進行周向運動，只能進行軸向運動，當羅茨轉子的齒輪箱裝置端夾緊后，轉動尾架手輪軸，由于尾架緊定螺釘和導向槽的導向關系，頂尖套進行軸向運動，從而實現對羅茨轉子頂緊與放松的功能，夾緊羅茨轉子的穩定性好，操作方便，同軸度高。本實用新型能有效的檢測羅茨轉子各個位置的間隙，減少裝配工在裝配過程中因間隙不符合技術要求而拆裝返修，提高了工作效率，提升了羅茨真空泵主機的品質。

技術特征：

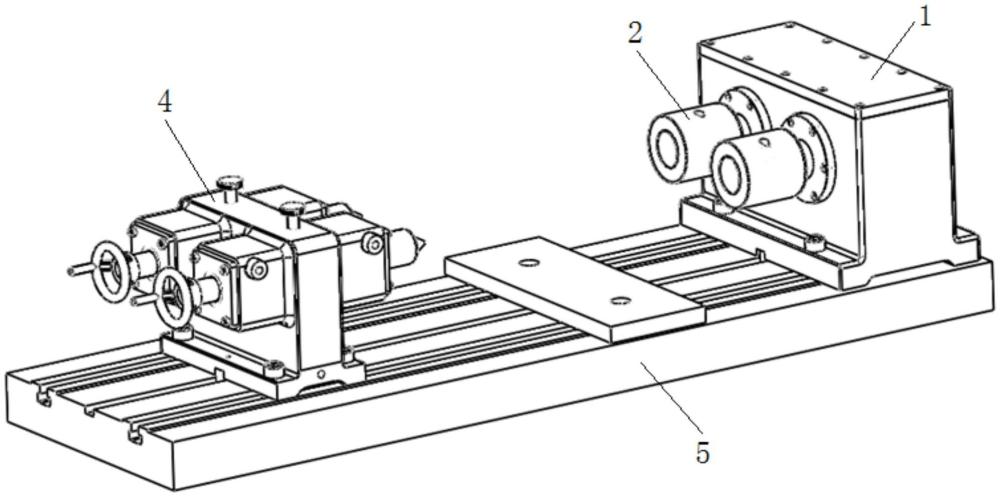

1.一種羅茨轉子嚙合裝置，其特征在于：包括齒輪箱裝置（1）、漲緊裝置（2）、尾架裝置（4）和底架裝置（5），所述齒輪箱裝置（1）包括齒輪箱箱體（11）、齒輪箱蓋板（12）、主動夾緊機構（13）、從動夾緊機構（14）和齒輪箱手輪（15），所述主動夾緊機構（13）包括主動夾緊軸（131）、一號軸承（132）、主動齒輪（134）、二號軸承（135）、主動軸承蓋板（136）和主動頂尖（137），所述主動夾緊軸（131）通過一號軸承（132）和二號軸承（135）轉動安裝在齒輪箱箱體（11）上，所述主動軸承蓋板（136）固定在齒輪箱箱體（11）上并和二號軸承（135）配合，所述主動頂尖（137）固定在主動夾緊軸（131）的一端，所述齒輪箱手輪（15）固定在主動夾緊軸（131）的另一端，所述主動齒輪（134）固定在主動夾緊軸（131）上；所述從動夾緊機構（14）包括從動夾緊軸（141）、三號軸承（142）、從動齒輪（144）、四號軸承（145）、從動軸承蓋板（146）和從動頂尖（147），所述從動夾緊軸（141）通過三號軸承（142）和四號軸承（145）轉動安裝在齒輪箱箱體（11）上，所述從動軸承蓋板（146）固定在齒輪箱箱體（11）上并和四號軸承（145）配合，所述從動頂尖（147）固定在從動夾緊軸（141）的一端，所述從動齒輪（144）固定在從動夾緊軸（141）上，該從動齒輪（144）和主動齒輪（134）嚙合；所述齒輪箱蓋板（12）固定在齒輪箱箱體（11）上；

2.根據權利要求1所述的羅茨轉子嚙合裝置，其特征在于：所述底架裝置（5）還包括數個t型塊（52）和數個定位鍵（53），所述底板（51）上開有至少兩條槽，所述t型塊（52）和定位鍵（53）均位于底板（51）的槽中，所述齒輪箱裝置（1）通過t型塊（52）和定位鍵（53）安裝在底板（51）上，所述尾架裝置（4）通過t型塊（52）和定位鍵（53）安裝在底板（51）上。

3.根據權利要求2所述的羅茨轉子嚙合裝置，其特征在于：所述測量板（54）通過t型塊（52）和定位鍵（53）安裝在底板（51）上。

4.根據權利要求1所述的羅茨轉子嚙合裝置，其特征在于：所述主動夾緊機構（13）還包括主動圓螺母（133），所述主動齒輪（134）通過主動圓螺母（133）固定在主動夾緊軸（131）上。

5.根據權利要求1所述的羅茨轉子嚙合裝置，其特征在于：所述從動夾緊機構（14）還包括從動圓螺母（143），所述從動齒輪（144）通過從動圓螺母（143）固定在從動夾緊軸（141）上。

技術總結
本技術涉及一種羅茨轉子嚙合裝置。本技術的特點是：包括齒輪箱裝置、漲緊裝置、尾架裝置和底架裝置，齒輪箱裝置包括齒輪箱箱體、齒輪箱蓋板、主動夾緊機構、從動夾緊機構和齒輪箱手輪，漲緊裝置包括兩個帶有緊定螺釘?shù)囊簤簼q緊套，尾架裝置包括尾架殼體和兩個頂尖夾緊機構，每個頂尖夾緊機構均包括尾架手輪、尾架頂尖、頂尖套、頂尖座、尾架緊定螺釘、尾架軸承、尾架蓋板和尾架手輪軸，底架裝置包括底板和測量板，測量板安裝在底板上，齒輪箱裝置和尾架裝置均安裝在底板上，該齒輪箱裝置和尾架裝置分別位于測量板的兩側。本技術的結構設計合理，能對兩根羅茨轉子進行定位并進行嚙合。

技術研發人員：宋長華,呂遠斌,魏仕超
受保護的技術使用者：杭州久益機械股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
