本技術涉及通信工程的鋼結構支架，特別涉及一種通信工程的鋼結構支架。

背景技術：

1、通信工程主要內容包括線路查勘與測量，打洞與立桿，光、電纜架設，光、電纜接續封包，通信管道工程，ftth工程施工，通信線路施工安全，通信線路的測試與維護等內容，在通信工程中需要對通信設備進行支撐。

2、在公開號為cn218762287u的專利中提出了一種通信工程用的通信支架，在該專利中包括支架本體、夾板、調節手柄、軸承座、雙向螺桿、導桿、彈簧、支柱、第一加固板、第二加固板、第二防滑墊、固定螺栓，了提升通信設備的穩定性，任何信號的通信設備均可放置于支架本體的上方，兩側的夾板對通信設備進行夾持固定，通過調節手柄可同步帶動雙向螺桿進行轉動，由于移動板與雙向螺桿的螺紋連接關系，雙向螺桿轉動時即可驅使兩側移動板相互靠近或者遠離，從而夾板通過移動板實現對通信設備的夾持，提升通信設備的穩定性，盡量避免支架本體遭受意外的晃動掉落損壞，為了盡量避免調節手柄發生意外轉動，導致夾板產生位移，固定殼與延伸殼起到限位的作用，由于彈簧的回彈效果，盡可能保證固定桿與調節手柄相抵的強度，從而對調節手柄的位置進行固定，盡量避免調節手柄發生意外轉動，但是在該專利中還存在以下問題：

3、通信設備在使用過程不具備良好的支撐穩定效果，其對通信設備的定位給組件不方便拆卸使用的同時導向限位結構不方便使用。

4、針對以上問題，需要設計出一種通信工程的鋼結構支架，從而克服上述問題。

技術實現思路

1、本實用新型的主要目的在于提供一種通信工程的鋼結構支架，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種通信工程的鋼結構支架，包括底座、支撐組件，所述底座的頂部設置有支撐組件，所述支撐組件的頂部設置有調節限位組件；

4、所述調節限位組件包括設置在支撐組件頂部的安裝板，所述安裝板頂部的中部安裝有通信箱，所述安裝板的左右兩側面安裝有導向板，兩個所述導向板左右兩側面的下端安裝有定位板，兩個所述定位板的頂部安裝有驅動電機，兩個所述驅動電機的左右兩側面安裝有聯軸器，兩個所述聯軸器的左右兩側面安裝有傳動軸，兩個所述傳動軸的左右兩側面貫穿兩個所述導向板的左右兩側面安裝有驅動齒輪，兩個所述驅動齒輪的外壁設置有導向框，兩個所述驅動齒輪的左右兩側面貫穿導向框的左右兩側面安裝有電動推桿，兩個所述導向板左右兩側面的前后兩端安裝有導向限位螺栓，四個所述導向限位螺栓的內側面安裝有限位夾板，四個所述導向限位螺栓的左右兩側面貫穿兩個導向板的左右兩側面連接有限位盤。

5、作為本實用新型優選的方案，所述支撐組件包括設置在底座頂部的液壓氣缸，所述液壓氣缸的頂部安裝有支撐軸，所述支撐軸的頂部安裝有定位盤，所述定位盤的頂部安裝有安裝座，所述安裝座頂部的中部安裝有減震彈簧，所述減震彈簧的外壁設置有導向盤，所述安裝座頂部的左右兩端安裝有定位軸，所述減震彈簧的頂部安裝有加固軸。

6、作為本實用新型優選的方案，所述驅動電機通過聯軸器與傳動軸電性連接，所述傳動軸通過驅動齒輪與電動推桿電性連接，所述驅動齒輪與導向框為可拆卸連接，所述驅動齒輪與電動推桿為可拆卸連接。

7、作為本實用新型優選的方案，四個所述導向限位螺栓的左右兩側面貫穿兩個所述導向板的額左右兩側面與限位盤螺紋連接，所述導向限位螺栓與限位夾板為可拆卸連接。

8、作為本實用新型優選的方案，所述液壓氣缸與支撐軸為可拆卸連接，所述支撐軸與定位盤為可拆卸連接，所述定位盤與安裝座為可拆卸連接。

9、作為本實用新型優選的方案，所述安裝座頂部的減震彈簧與加固軸活動連接，所述導向盤設置在減震彈簧的外壁，所述安裝座與定位軸為可拆卸連接，所述加固軸的頂部與安裝板的底部為可拆卸連接。

10、有益效果

11、與現有技術相比，本實用新型具有如下有益效果：

12、1、該通信工程的鋼結構支架，通過設置在安裝板左右兩側面的導向板通過驅動電機驅動聯軸器帶動傳動軸左右兩側面的驅動齒輪轉動，由驅動齒輪帶動電動推桿左右伸縮，對通信箱進行導向定位的作用，兩個導向板左右兩側面的導向限位螺栓通過限位夾板與通信箱限位的同時利用導向限位螺栓對電動推桿起到導向限位的效果，導向限位螺栓通過限位盤對其鎖緊安裝的作用，提高使用穩定效果，方便使用。

13、2、該通信工程的鋼結構支架，通過設置在底座頂部的液壓氣缸調節安裝板的使用高度，液壓氣缸頂部的支撐軸對加固軸起到支撐的作用，定位盤頂部的減震彈簧與加固軸底部活動連接，安裝座頂部中部的減震彈簧對其導向限位的作用，可對安裝板上下伸縮向下產生的重力起到緩沖減震的效果，提高支撐穩定效果，安裝座頂部左右兩端的定位軸與安裝板底部的左右兩端活動連接，對減震彈簧起到導向定位的作用，提高使用穩定效果。

技術特征：

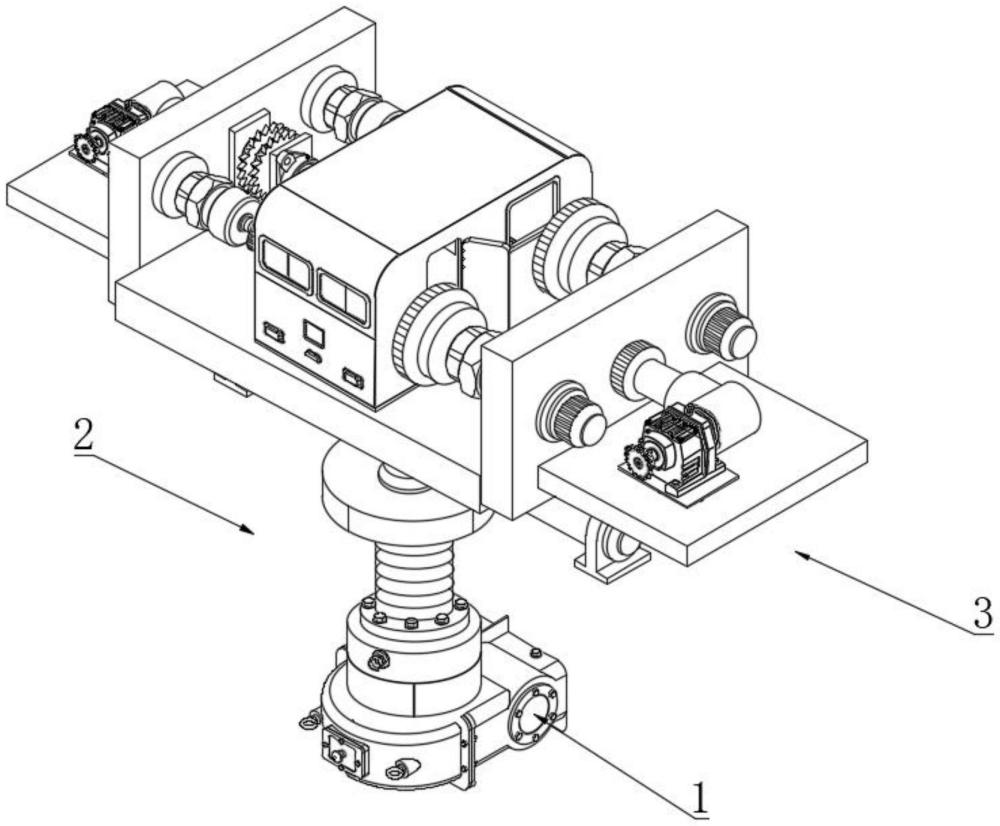

1.一種通信工程的鋼結構支架，包括底座(1)、支撐組件(2)，其特征在于：所述底座(1)的頂部設置有支撐組件(2)，所述支撐組件(2)的頂部設置有調節限位組件(3)；

2.根據權利要求1所述的一種通信工程的鋼結構支架，其特征在于：所述支撐組件(2)包括設置在底座(1)頂部的液壓氣缸(201)，所述液壓氣缸(201)的頂部安裝有支撐軸(202)，所述支撐軸(202)的頂部安裝有定位盤(203)，所述定位盤(203)的頂部安裝有安裝座(204)，所述安裝座(204)頂部的中部安裝有減震彈簧(206)，所述減震彈簧(206)的外壁設置有導向盤(207)，所述安裝座(204)頂部的左右兩端安裝有定位軸(205)，所述減震彈簧(206)的頂部安裝有加固軸(208)。

3.根據權利要求1所述的一種通信工程的鋼結構支架，其特征在于：所述驅動電機(305)通過聯軸器(307)與傳動軸(308)電性連接，所述傳動軸(308)通過驅動齒輪(309)與電動推桿(311)電性連接，所述驅動齒輪(309)與導向框(310)為可拆卸連接，所述驅動齒輪(309)與電動推桿(311)為可拆卸連接。

4.根據權利要求1所述的一種通信工程的鋼結構支架，其特征在于：四個所述導向限位螺栓(312)的左右兩側面貫穿兩個所述導向板(303)的額左右兩側面與限位盤(306)螺紋連接，所述導向限位螺栓(312)與限位夾板(313)為可拆卸連接。

5.根據權利要求2所述的一種通信工程的鋼結構支架，其特征在于：所述液壓氣缸(201)與支撐軸(202)為可拆卸連接，所述支撐軸(202)與定位盤(203)為可拆卸連接，所述定位盤(203)與安裝座(204)為可拆卸連接。

6.根據權利要求2所述的一種通信工程的鋼結構支架，其特征在于：所述安裝座(204)頂部的減震彈簧(206)與加固軸(208)活動連接，所述導向盤(207)設置在減震彈簧(206)的外壁，所述安裝座(204)與定位軸(205)為可拆卸連接，所述加固軸(208)的頂部與安裝板(301)的底部為可拆卸連接。

技術總結
本技術公開了一種通信工程的鋼結構支架，涉及通信工程的鋼結構支架技術領域，包括底座、支撐組件，所述支撐組件的頂部設置有調節限位組件，在安裝板左右兩側面的導向板通過驅動電機驅動聯軸器帶動傳動軸左右兩側面的驅動齒輪轉動，由驅動齒輪帶動電動推桿左右伸縮，對通信箱進行導向定位的作用，兩個導向板左右兩側面的導向限位螺栓通過限位夾板與通信箱限位的同時利用導向限位螺栓對電動推桿起到導向限位的效果，在底座頂部的液壓氣缸調節安裝板的使用高度，安裝座頂部中部的減震彈簧對其導向限位的作用，可對安裝板上下伸縮向下產生的重力起到緩沖減震的效果，安裝座頂部左右兩端的定位軸與安裝板底部的左右兩端活動連接。

技術研發人員：趙喜蘭,王秋萍
受保護的技術使用者：云南官房金屬結構工程有限公司
技術研發日：20240701
技術公布日：2025/4/28
