本技術涉及門窗五金，特別涉及一種提升推拉滑輪機構及其窗體。

背景技術：

1、在提升推拉門窗五金系統中，通過操作五金中的把手可以提升門扇可以使門扇推動開啟與閉合；也可以通過把手將門扇下降使門扇懸停在任意的位置，同時具有止滑的效果。

2、現有提升推拉的鎖閉方式大都為主提升滑輪連接傳動到主傳動器上的鎖點鎖閉，或者通過輔提升滑輪連接傳動到輔傳動器上的鎖點鎖閉。這兩種方式的傳動器五金都比較長而且鎖閉位置為鎖點鎖座，無形中增加了人工的安裝工時，安裝不便捷。

技術實現思路

1、本實用新型的目的是提供一種可廣泛應用于推拉門窗中并提供便捷安裝的提升推拉滑輪機構。

2、本實用新型第一方面提供了一種提升推拉滑輪機構，包括提升推拉傳動器以及提升推拉滑輪，所述提升推拉傳動器連接于門窗的扇體，用于上抬或下降所述扇體；所述提升推拉滑輪與所述提升推拉傳動器連接，用于承載所述扇體滑動于所述門窗的框體底邊上；其中，所述提升推拉傳動器、所述提升推拉滑輪或所述扇體設有第一鎖閉件，所述框體的底邊設有與所述第一鎖閉件相適配的第二鎖閉件，所述提升推拉傳動器驅動所述扇體下降，所述第一鎖閉件與所述第二鎖閉件相互配合，使所述扇體鎖閉于所述框體上。

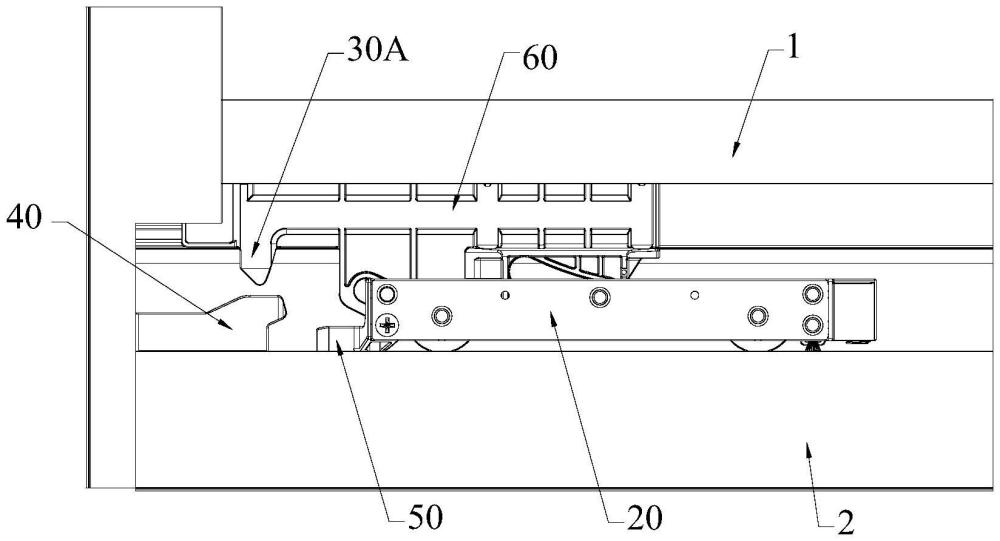

3、可選的，所述提升推拉滑輪機構還包括第三鎖閉件，所述第三鎖閉件設于所述提升推拉滑輪上，當扇體推拉至關閉位置時，所述扇體下降，所述第一鎖閉件、所述第三鎖閉件分別與所述第二鎖閉件相互配合，使所述扇體鎖閉于所述框體上。

4、可選的，所述第一鎖閉件為沿所述扇體下沉方向設置的第一角度鎖定插銷，所述第三鎖閉件為沿所述扇體滑動方向設置的第二角度鎖定插銷，所述第二鎖閉件包括第一角度鎖座部以及第二角度鎖座部，所述第一角度鎖座部與所述第一角度鎖定插銷相對，所述第二角度鎖座部與所述第二角度鎖座部相對。

5、可選的，所述第一角度鎖座部設有限制所述扇體滑動的第一擋邊，所述第二角度鎖座部設有限制所述扇體上抬的第二擋邊。

6、可選的，所述提升推拉滑輪設有支架，所述支架與所述扇體固定連接，所述提升推拉傳動器提升部、旋轉部以及推拉部，所述旋轉部設于所述提升部與所述推拉部之間，所述提升部用于連接驅動機構，所述推拉部用于連接所述提升推拉滑輪，所述旋轉部與所述支架鉸接。

7、可選的，所述第一鎖閉件包括旋轉鎖閉件以及插銷件，所述旋轉鎖閉件連接于所述旋轉部，所述插銷件連接于所述提升部，在所述扇體上抬時，所述第一鎖閉件遠離所述第二鎖閉件，在所述扇體下降時，所述旋轉鎖閉件旋轉至與所述第二鎖閉件相互配合以限制所述扇體上抬，所述插銷件下降至與所述第二鎖閉件相互配合以限制所述扇體滑動。

8、可選的，所述第一鎖閉件向所述框體底邊方向開設有第一齒形件，所述第二鎖閉件向所述扇體底邊方向開設有第二齒形件，在所述扇體下降后，所述第一齒形件與所述第二齒形件嚙合以限制所述扇體滑動，所述第三鎖閉件設有沿所述扇體滑動方向設置的鎖定插銷，用于限制所述扇體上抬。

9、可選的，所述第一鎖閉件向所述框體底邊方向開設有凹槽件，所述第二鎖閉件向所述扇體底邊方向開設有凸起件，在所述扇體下降后，所述凹槽件與所述凸起件配合以限制所述扇體滑動，所述第三鎖閉件設有沿所述扇體滑動方向設置的限位軸，用于限制所述扇體上抬。

10、可選的，所述第一鎖閉件向所述框體底邊方向開設有插桿結構，所述第二鎖閉件為開設于所述框體底邊上的鎖孔，在所述扇體下降后，所述插桿結構插入所述鎖孔內以鎖閉所述扇體至所述框體上。

11、本實用新型第二方面提供了一種窗體，包括扇體、框體以及上述提升推拉滑輪機構，所述提升推拉滑輪機構設于所述扇體與所述框體之間。

12、本方案的有益效果在于：

13、本方案的第一鎖閉件設于提升推拉傳動器或扇體，在扇體下降時，第一鎖閉件與第二鎖閉件相互配合，實現扇體鎖閉于框體上。本方案中的第一鎖閉件與第二鎖閉件無需均設置在主傳動器上，在不影響現有五金結構的前提下，補充安裝至扇體與框體之間即可，加工與安裝便捷，能夠實現扇體穩定鎖閉于框體上。本方案中的第二鎖閉件并不局限設于扇體關閉位置，可設于框體底邊的任意位置，從而實現扇體在任意位置的穩定鎖閉。

技術特征：

1.一種提升推拉滑輪機構，其特征在于，包括：

2.根據權利要求1所述的提升推拉滑輪機構，其特征在于，所述提升推拉滑輪機構還包括第三鎖閉件，所述第三鎖閉件設于所述提升推拉滑輪上，當扇體推拉至關閉位置時，所述扇體下降，所述第一鎖閉件、所述第三鎖閉件分別與所述第二鎖閉件相互配合，使所述扇體鎖閉于所述框體上。

3.根據權利要求2所述的提升推拉滑輪機構，其特征在于，所述第一鎖閉件為沿所述扇體下沉方向設置的第一角度鎖定插銷，所述第三鎖閉件為沿所述扇體滑動方向設置的第二角度鎖定插銷，所述第二鎖閉件包括第一角度鎖座部以及第二角度鎖座部，所述第一角度鎖座部與所述第一角度鎖定插銷相對，所述第二角度鎖座部與所述第二角度鎖座部相對。

4.根據權利要求3所述的提升推拉滑輪機構，其特征在于，所述第一角度鎖座部設有限制所述扇體滑動的第一擋邊，所述第二角度鎖座部設有限制所述扇體上抬的第二擋邊。

5.根據權利要求1所述的提升推拉滑輪機構，其特征在于，所述提升推拉滑輪設有支架，所述支架與所述扇體固定連接，所述提升推拉傳動器提升部、旋轉部以及推拉部，所述旋轉部設于所述提升部與所述推拉部之間，所述提升部用于連接驅動機構，所述推拉部用于連接所述提升推拉滑輪，所述旋轉部與所述支架鉸接。

6.根據權利要求5所述的提升推拉滑輪機構，其特征在于，所述第一鎖閉件包括旋轉鎖閉件以及插銷件，所述旋轉鎖閉件連接于所述旋轉部，所述插銷件連接于所述提升部，在所述扇體上抬時，所述第一鎖閉件遠離所述第二鎖閉件，在所述扇體下降時，所述旋轉鎖閉件旋轉至與所述第二鎖閉件相互配合以限制所述扇體上抬，所述插銷件下降至與所述第二鎖閉件相互配合以限制所述扇體滑動。

7.根據權利要求2所述的提升推拉滑輪機構，其特征在于，所述第一鎖閉件向所述框體底邊方向開設有第一齒形件，所述第二鎖閉件向所述扇體底邊方向開設有第二齒形件，在所述扇體下降后，所述第一齒形件與所述第二齒形件嚙合以限制所述扇體滑動，所述第三鎖閉件設有沿所述扇體滑動方向設置的鎖定插銷，用于限制所述扇體上抬。

8.根據權利要求2所述的提升推拉滑輪機構，其特征在于，所述第一鎖閉件向所述框體底邊方向開設有凹槽件，所述第二鎖閉件向所述扇體底邊方向開設有凸起件，在所述扇體下降后，所述凹槽件與所述凸起件配合以限制所述扇體滑動，所述第三鎖閉件設有沿所述扇體滑動方向設置的限位軸，用于限制所述扇體上抬。

9.根據權利要求1所述的提升推拉滑輪機構，其特征在于，所述第一鎖閉件向所述框體底邊方向開設有插桿結構，所述第二鎖閉件為開設于所述框體底邊上的鎖孔，在所述扇體下降后，所述插桿結構插入所述鎖孔內以鎖閉所述扇體至所述框體上。

10.一種窗體，其特征在于，包括扇體、框體以及如權利要求1-9中任一項所述的提升推拉滑輪機構，所述提升推拉滑輪機構設于所述扇體與所述框體之間。

技術總結
本技術提供了一種提升推拉滑輪機構及其窗體，提升推拉滑輪機構包括提升推拉傳動器以及提升推拉滑輪，提升推拉傳動器連接于門窗的扇體，用于操作上抬或下降扇體；提升推拉滑輪與提升推拉傳動器連接，用于承載扇體滑動于門窗的框體底邊上；其中，提升推拉滑輪、提升推拉傳動器或扇體設有第一鎖閉件，框體的底邊設有與第一鎖閉件相適配的第二鎖閉件，提升推拉傳動器驅動扇體下降，第一鎖閉件與第二鎖閉件相互配合，使扇體鎖閉于框體上。本方案中的第一鎖閉件與第二鎖閉件無需均設置在主傳動器上，在不影響現有五金結構的前提下，補充安裝至扇體與框體之間即可，加工與安裝便捷，能夠實現扇體穩定鎖閉于框體上。

技術研發人員：李樹鵬,潘錫勇
受保護的技術使用者：深圳好博窗控技術股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
