本技術屬于電工套管，尤其涉及一種電工套管彎扁試驗裝置。

背景技術：

1、電工套管彎扁試驗是一種針對電工套管的材料機械性能試驗，該試驗主要用于測定電工套管在承受彎曲載荷時的力學特性，在試驗過程中，電工套管會被彎曲至一定的角度，然后觀察其是否出現裂紋或其他形式的變形，這種試驗的目的是檢驗電工套管在彎曲狀態下的性能表現，從而確保其在實際應用中能夠承受預期的彎曲應力而不發生損壞或性能下降。

2、常規的電工套管彎扁試驗裝置在使用時，電工套管在彎曲過程中可能會產生飛濺情況，這主要是由于在彎曲過程中，套管內部的金屬可能會受到擠壓和剪切力的作用，從而導致部分金屬顆粒或碎片從套管表面或內部彈出，容易對周圍的工作人員造成傷害，

3、因此，有必要提供一種可保護工作人員的電工套管彎扁試驗裝置來解決上述技術問題。

技術實現思路

1、本實用新型提供一種電工套管彎扁試驗裝置，旨在解決上述背景技術提出的常規的電工套管彎扁試驗裝置在使用時，所彈出的金屬顆粒或碎片容易對周圍的工作人員造成傷害的問題。

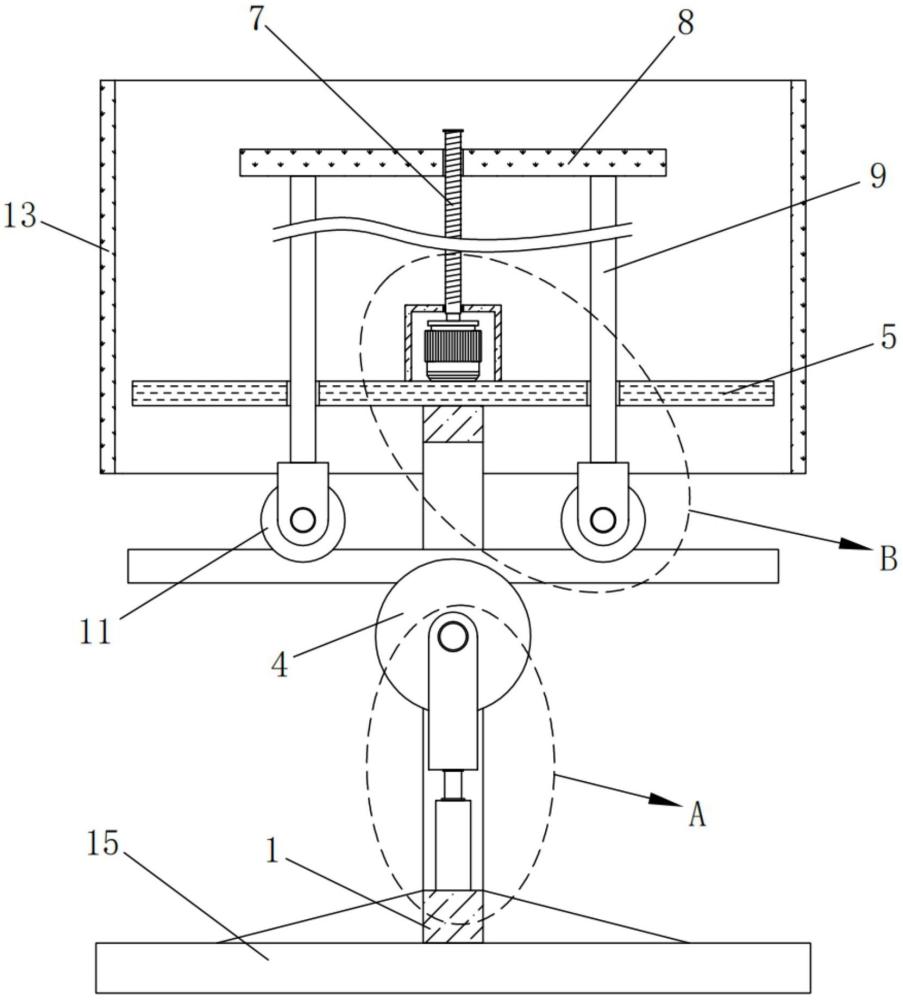

2、為解決上述問題，本實用新型是這樣實現的，一種電工套管彎扁試驗裝置，包括：安裝框，所述安裝框的底部內壁上固定安裝有液壓缸，所述液壓缸的輸出桿上固定安裝有第一安裝架，所述第一安裝架上轉動安裝有第一滾輪；焊接在所述安裝框頂部的頂板；裝配在所述頂板上用于彎曲電工套管的下壓機構；安裝在所述安裝框上用于阻擋碎片的防護機構。

3、優選地，所述下壓機構包括：固定安裝在所述頂板頂部的電機，所述電機的輸出軸上固定安裝有螺桿；螺紋安裝在所述螺桿上的連接板，所述連接板的底部固定安裝有兩個支撐桿，兩個所述支撐桿均與所述頂板滑動連接；分別焊接在兩個所述支撐桿底端的兩個第二安裝架，兩個所述第二安裝架上均轉動安裝有第二滾輪。

4、優選地，所述防護機構包括：固定安裝在所述安裝框上的兩個電動伸縮桿；固定安裝在兩個所述電動伸縮桿上的防護罩，所述防護罩位于所述頂板的外部。

5、優選地，所述防護罩的一側開設有觀察口，所述觀察口的內壁上固定安裝有觀察窗。

6、優選地，所述安裝框的底部固定安裝有底板，所述底板的頂部固定安裝有多個三角架，多個所述三角架的一側均與所述安裝框固定連接。

7、優選地，所述頂板的頂部固定安裝有殼體，所述殼體位于所述電機的外部，所述殼體與所述螺桿轉動連接。

8、優選地，所述安裝框設置為口形，所述觀察窗為塑料材質。

9、與相關技術相比較，本實用新型提供的電工套管彎扁試驗裝置具有如下有益效果：

10、與現有技術相比，本方案提供的電工套管彎扁試驗裝置通過液壓缸的使用，能夠?qū)⒋囼?yàn)的電工套管緊緊夾在第一滾輪和下壓機構之間，夾緊后，可方便采用防護機構對電工套管的周圍進行圍護，通過下壓機構能夠?qū)﹄姽ぬ坠苓M(jìn)行彎曲工作，在彎曲過程中，所產生的金屬顆粒或碎片會被防護機構中的防護罩擋住，以防濺射到周圍工作人員的身體上，從而可以提高試驗過程的安全性，使用效果較好，通過觀察口和觀察窗的配合使用，能夠方便工作人員看到防護罩的內部，使得工作人員在試驗過程中能夠直觀地觀察到電工套管的彎曲情況，通過塑料材質的觀察窗能夠保持較高的透明度，確保工作人員能夠清晰地觀察到試驗過程，塑料材質相對較輕，有助于減輕整個防護罩的重量。

技術特征：

1.一種電工套管彎扁試驗裝置，其特征在于，包括：

2.如權利要求1所述的電工套管彎扁試驗裝置，其特征在于，所述下壓機構包括：

3.如權利要求1所述的電工套管彎扁試驗裝置，其特征在于，所述防護機構包括：

4.如權利要求3所述的電工套管彎扁試驗裝置，其特征在于，所述防護罩的一側開設有觀察口，所述觀察口的內壁上固定安裝有觀察窗。

5.如權利要求1所述的電工套管彎扁試驗裝置，其特征在于，所述安裝框的底部固定安裝有底板，所述底板的頂部固定安裝有多個三角架，多個所述三角架的一側均與所述安裝框固定連接。

6.如權利要求2所述的電工套管彎扁試驗裝置，其特征在于，所述頂板的頂部固定安裝有殼體，所述殼體位于所述電機的外部，所述殼體與所述螺桿轉動連接。

7.如權利要求4所述的電工套管彎扁試驗裝置，其特征在于，所述安裝框設置為口形，所述觀察窗為塑料材質。

技術總結
本技術適用于電工套管技術領域，提供了一種電工套管彎扁試驗裝置，包括安裝框，所述安裝框的底部內壁上固定安裝有液壓缸，所述液壓缸的輸出桿上固定安裝有第一安裝架，所述第一安裝架上轉動安裝有第一滾輪；焊接在所述安裝框頂部的頂板；裝配在所述頂板上用于彎曲電工套管的下壓機構；安裝在所述安裝框上用于阻擋碎片的防護機構。本方案提供的電工套管彎扁試驗裝置解決了常規的電工套管彎扁試驗裝置在使用時，所彈出的金屬顆粒或碎片容易對周圍的工作人員造成傷害的問題。

技術研發人員：鄒興勇,鄒興勝,蒲國平,王天權
受保護的技術使用者：云南瑋瑪建筑材料有限公司
技術研發日：20240701
技術公布日：2025/4/28
