本申請有關于化學制程的，尤指一種可針對多種化學品檢測的檢測模組。

背景技術：

1、在各種產品的生產過程中常會涉及化學制程，借以透過不同的化學反應來達到所需的效果，因此常會在各種化學制程中使用到不同的化學液。其中為了確保化學反應后的效果能夠滿足需求，各種化學液在配置完成后的濃度、純度及均勻度等數值便是關鍵，因此許多廠商便會使用粒子計數裝置來精準檢測化學液中的微粒是否有達到需求。然而，現行的粒子計數裝置主要采用一對一檢測，亦即以單一個粒子計數裝置來檢測單一種化學液，從而避免多種不同的化學液使用于同一個粒子計數裝置而因不兼容造成污染或干擾等問題。

2、有鑒于此，本申請人遂針對上述現有技術的缺失，特潛心研究并配合學理的運用，盡力解決上述之問題點，即成為本申請人改良之目標。

技術實現思路

1、針對上述技術問題及現有技術缺陷，本申請的主要目的，在于能夠整合多種不同待測化學液的檢測，并避免待測的各化學液不兼容的干擾問題。

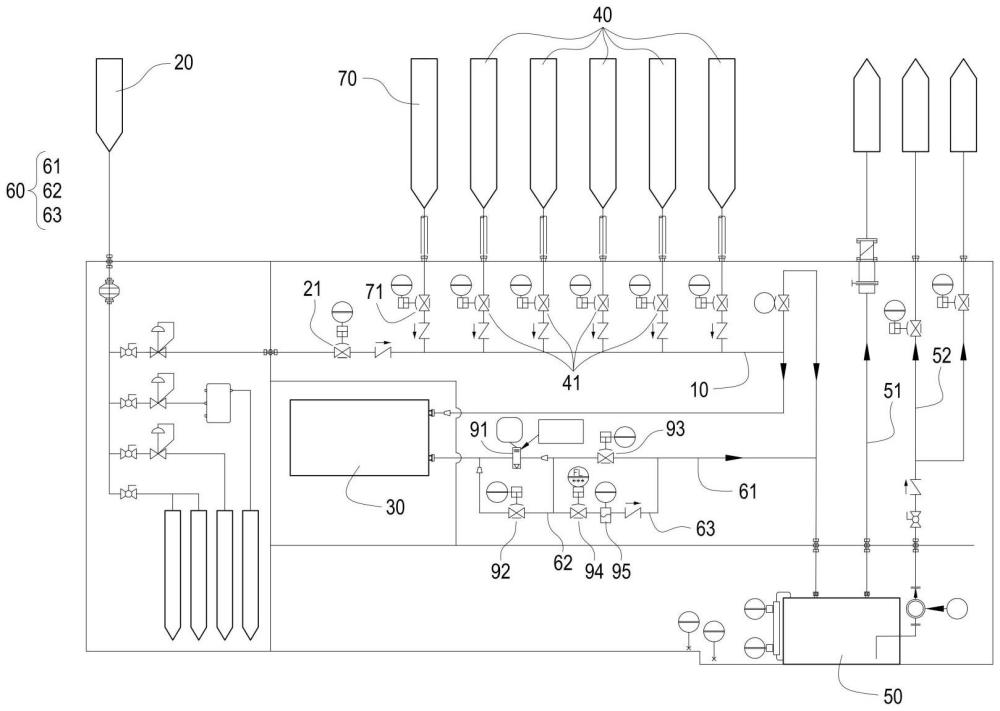

2、為了達成上述技術目的，本申請?zhí)峁┮环N檢測模組，包括一前段管路、一吹掃裝置、一粒子計數裝置、復數待測液注射裝置、一排氣排液箱、一后段管路、一流量計、一第一隔膜閥及一酸堿度計，吹掃裝置連接前段管路的一端，粒子計數裝置連接前段管路的另一端，各待測液注射裝置分別連接于前段管路的兩端之間，后段管路包括一主管路及一第一副管路，主管路的兩端分別連接粒子計數裝置及排氣排液箱，第一副管路的兩端連接主管路且位于粒子計數裝置及排氣排液箱之間，流量計設于主管路且位于第一副管路的兩端之間，第一隔膜閥設于第一副管路，酸堿度計設于后段管路。

3、于本申請的一實施例中，還包括一第二隔膜閥，第二隔膜閥設于主管路且位于第一副管路及排氣排液箱之間。

4、于本申請的一實施例中，后段管路還包括一第二副管路，第二副管路的兩端連接主管路且位于第一副管路及排氣排液箱之間，第二隔膜閥位于第二副管路的兩端之間。

5、于本申請的一實施例中，還包括一第三隔膜閥，第三隔膜閥及酸堿度計設于第二副管路，酸堿度計位于第三隔膜閥及排氣排液箱之間。

6、于本申請的一實施例中，還包括一注水裝置，注水裝置連接于前段管路的兩端之間。

7、于本申請的一實施例中，還包括一注水閥，注水閥設置在注水裝置與前段管路的連接處。

8、于本申請的一實施例中，還包括一吹氣閥，吹氣閥設置在吹掃裝置與前段管路的連接處。

9、于本申請的一實施例中，還包括復數待測液注射閥，各待測液注射閥分別設置在各待測液注射裝置與前段管路的連接處。

10、于本申請的一實施例中，還包括一排氣管路，排氣管路連接排氣排液箱。

11、于本申請的一實施例中，還包括一排液管路，排液管路連接排氣排液箱。

12、本申請?zhí)峁┑臋z測模組，藉由前段管路連接有吹掃裝置及復數待測液注射裝置，因此能夠整合多種不同待測化學液的檢測，并避免待測的各化學液不兼容的干擾問題。

技術特征：

1.一種檢測模組，其特征在于，包括：

2.如權利要求1所述檢測模組，其特征在于，還包括一第二隔膜閥，所述第二隔膜閥設于所述主管路且位于所述第一副管路及所述排氣排液箱之間。

3.如權利要求2所述檢測模組，其特征在于，所述后段管路還包括一第二副管路，所述第二副管路的兩端連接所述主管路且位于所述第一副管路及所述排氣排液箱之間，所述第二隔膜閥位于所述第二副管路的兩端之間。

4.如權利要求3所述檢測模組，其特征在于，還包括一第三隔膜閥，所述第三隔膜閥及所述酸堿度計設于所述第二副管路，所述酸堿度計位于所述第三隔膜閥及所述排氣排液箱之間。

5.如權利要求1所述檢測模組，其特征在于，還包括一注水裝置，所述注水裝置連接于所述前段管路的兩端之間。

6.如權利要求5所述檢測模組，其特征在于，還包括一注水閥，所述注水閥設置在所述注水裝置與所述前段管路的連接處。

7.如權利要求1所述檢測模組，其特征在于，還包括一吹氣閥，所述吹氣閥設置在所述吹掃裝置與所述前段管路的連接處。

8.如權利要求1所述檢測模組，其特征在于，還包括復數待測液注射閥，各所述待測液注射閥分別設置在各所述待測液注射裝置與所述前段管路的連接處。

9.如權利要求1所述檢測模組，其特征在于，還包括一排氣管路，所述排氣管路連接所述排氣排液箱。

10.如權利要求1所述檢測模組，其特征在于，還包括一排液管路，所述排液管路連接所述排氣排液箱。

技術總結
本申請?zhí)峁┝艘环N檢測模組，包括前段管路、吹掃裝置、粒子計數裝置、復數待測液注射裝置、排氣排液箱、后段管路、流量計、第一隔膜閥及酸堿度計，吹掃裝置及粒子計數裝置連接前段管路的兩端，各待測液注射裝置連接于前段管路，后段管路包括主管路及第一副管路，主管路的兩端分別連接粒子計數裝置及排氣排液箱，第一副管路的兩端連接主管路且位于粒子計數裝置及排氣排液箱之間，流量計設于主管路且位于第一副管路的兩端之間，第一隔膜閥設于第一副管路，酸堿度計設于后段管路；藉此可整合多種不同待測化學液的檢測，并避免各化學液不兼容的干擾問題。

技術研發人員：范亞鑫,古欣生,陳廷皓,陳昶廷
受保護的技術使用者：朋億股份有限公司
技術研發日：20240701
技術公布日：2025/4/28
