本技術涉及電子元件測試領域，更具體地說，涉及一種分立式霍爾器件的電性能測試裝置。

背景技術：

1、分立式霍爾器件是根據霍爾效應進行磁場檢測的一種傳感器，其可將變化的磁場轉化為輸出電壓的變化，目前已廣泛應用于接近開關、位置測量、轉速測量和電流測量等。

2、分立式霍爾器件的質量直接關系到其檢測精度，為保證檢測精度，通常需要在分立式霍爾器件被應用到設備前對其進行電性能檢測。現有用于對分立式霍爾器件進行電性能檢測的裝置大多存在檢測結果偏差較大的問題。

技術實現思路

1、本實用新型要解決的技術問題在于，針對上述用于對分立式霍爾器件進行電性能檢測的裝置存在檢測結果偏差較大的問題，提供一種分立式霍爾器件的電性能測試裝置。

2、本實用新型解決上述技術問題的技術方案是，提供一種分立式霍爾器件的電性能測試裝置，包括：

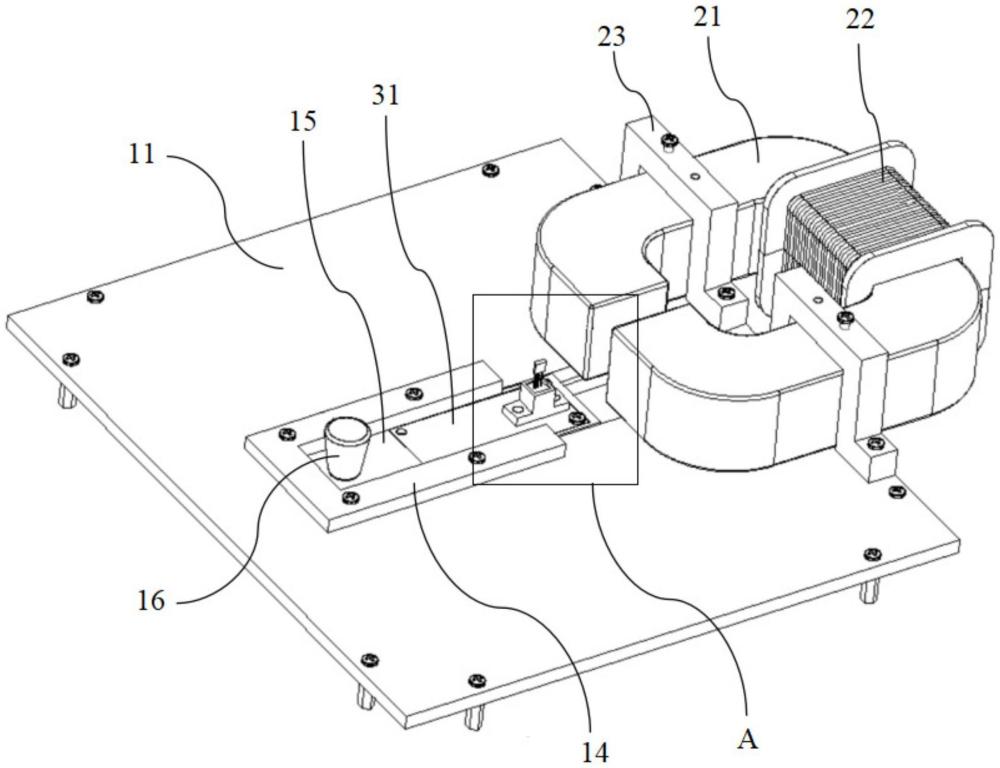

3、測試平臺，包括底板和滑道板，所述底板上設置有滑道，所述滑道板裝設于所述滑道內并在所述滑道引導下滑動，且所述滑道板上具有用于固定測試座的安裝位；

4、磁環組件，包括開口磁環和繞組，所述繞組繞設于所述開口磁環上，并用于在所述開口磁環內產生磁場；所述開口磁環包括檢測口，所述開口磁環以檢測口位于所述滑道上方的方式固定在所述底板上，且裝設于所述安裝位上測試座中的待測試分立式霍爾器件跟隨所述滑道板被推動到所述檢測口內。

5、作為本實用新型的進一步改進，所述測試裝置包括測試座，所述測試座包括用于插接待測試分立式霍爾器件的第一連接器，且所述第一連接器包括多個插接孔，且多個所述插接孔分別與所述待測試分立式霍爾器件的多個引腳相對應。

6、作為本實用新型的進一步改進，所述測試座包括印刷線路板和用于連接外部檢測設備的第二連接器，所述印刷線路板內具有導電線路，所述第一連接器和第二連接器分別焊接于所述印刷線路板上并分別與所述導電線路電連接。

7、作為本實用新型的進一步改進，所述開口磁環包括兩個相互平行的端面，所述檢測口位于兩個所述端面之間，且所述待測試分立式霍爾器件跟隨所述滑道板被推動到所述檢測口內時，所述待測試分立式霍爾器件的工作面與所述開口磁環的端面相平行。

8、作為本實用新型的進一步改進，所述開口磁環的端面的面積不小于所述待測試分立式霍爾器件的工作面的面積的50倍。

9、作為本實用新型的進一步改進，所述端面為矩形，且所述端面的尺寸不小于3×3mm；兩個所述端面之間的距離不小于10mm。

10、作為本實用新型的進一步改進，所述測試裝置包括磁環固定架，所述開口磁環通過磁環固定架固定在所述底板的邊緣，且所述開口磁環上檢測口所在的部分位于所述底板上方、所述繞組所在的部分突出于底板的邊緣。

11、作為本實用新型的進一步改進，所述底板上具有條狀通孔，并由所述條狀通孔構成所述滑道。

12、作為本實用新型的進一步改進，所述底板上具有滑道下板和滑道上板，所述滑道下板固定于所述底板的下表面并突出于條狀通孔下方的兩側邊緣，所述滑道上板固定于所述底板的上表面并突出于所述條狀通孔上方的兩側邊緣；所述滑道板裝設于所述條狀通孔內，并通過所述滑道下板和滑道上板限位。

13、作為本實用新型的進一步改進，所述滑道板上具有滑道把手，所述滑道把手突出于所述滑道上板的頂面，且所述滑道板通過所述滑道把手推動在所述滑道內滑動。

14、本實用新型具有以下有益效果：通過在底板設置滑道，并在滑道內的滑道板設置用于固定測試座的安裝位，使得待測試分立式霍爾器件在滑道的引導下進入開口磁環的檢測口，從而使得待測試分立式霍爾器件在檢測口的位置和姿態相對固定，提高檢測結果的一致性和穩定性。

技術特征：

1.一種分立式霍爾器件的電性能測試裝置，其特征在于，包括：

2.根據權利要求1所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述測試裝置包括測試座，所述測試座包括用于插接待測試分立式霍爾器件的第一連接器，所述第一連接器包括多個插接孔，且多個所述插接孔分別與所述待測試分立式霍爾器件的多個引腳相對應。

3.根據權利要求2所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述測試座包括印刷線路板和用于連接外部檢測設備的第二連接器，所述印刷線路板內具有導電線路，所述第一連接器和第二連接器分別焊接于所述印刷線路板上并分別與所述導電線路電連接。

4.根據權利要求1-3中任一項所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述開口磁環包括兩個相互平行的端面，所述檢測口位于兩個所述端面之間，且所述待測試分立式霍爾器件跟隨所述滑道板被推動到所述檢測口內時，所述待測試分立式霍爾器件的工作面與所述開口磁環的端面相平行。

5.根據權利要求4所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述開口磁環的端面的面積不小于所述待測試分立式霍爾器件的工作面的面積的50倍。

6.根據權利要求5所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述端面為矩形，且所述端面的尺寸不小于3×3mm；兩個所述端面之間的距離不小于10mm。

7.根據權利要求1-3中任一項所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述測試裝置包括磁環固定架，所述開口磁環通過磁環固定架固定在所述底板的邊緣，且所述開口磁環上檢測口所在的部分位于所述底板上方、所述繞組所在的部分突出于底板的邊緣。

8.根據權利要求1-3中任一項所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述底板上具有條狀通孔，并由所述條狀通孔構成所述滑道。

9.根據權利要求8所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述底板上具有滑道下板和滑道上板，所述滑道下板固定于所述底板的下表面并突出于條狀通孔下方的兩側邊緣，所述滑道上板固定于所述底板的上表面并突出于所述條狀通孔上方的兩側邊緣；所述滑道板裝設于所述條狀通孔內，并通過所述滑道下板和滑道上板限位。

10.根據權利要求9所述的分立式霍爾器件的電性能測試裝置，其特征在于，所述滑道板上具有滑道把手，所述滑道把手突出于所述滑道上板的頂面，且所述滑道板通過所述滑道把手推動在所述滑道內滑動。

技術總結
本技術提供了一種分立式霍爾器件的電性能測試裝置，包括：測試平臺，包括底板和滑道板，所述底板上設置有滑道，所述滑道板裝設于所述滑道內并在所述滑道引導下滑動，且所述滑道板上具有用于固定測試座的安裝位；磁環組件，包括開口磁環和繞組，所述繞組繞設于所述開口磁環上，并用于在所述開口磁環內產生磁場；所述開口磁環包括檢測口，所述開口磁環以檢測口位于所述滑道上方的方式固定在所述底板上，且裝設于所述安裝位上測試座中的待測試分立式霍爾器件跟隨所述滑道板被推動到所述檢測口內。本技術可使得待測試分立式霍爾器件在檢測口的位置和姿態相對固定，提高檢測結果的一致性和穩定性。

技術研發人員：唐德
受保護的技術使用者：深圳圣斯?fàn)栯娮蛹夹g(shù)有限公司
技術研發日：20240702
技術公布日：2025/4/28
