本技術屬于計重計量，具體涉及一種廢舊塑料回收用計重罐。

背景技術：

1、全球原油價格的升高，作為石油衍生物之一的塑料制品價格自然也水漲船高，廢塑料的再生利用也被提到了首要的位置。廢棄塑料的回收再利用已經被現代化工企業普遍采用。廢塑料經過人工篩檢分類后，還要經過破碎，造粒，改性等流程，變成各種透明不透明塑料顆粒，再按照品相進行分類，最后成為可以再次利用的再生料，廢舊塑料粉碎成顆粒后與添加劑混合后被上料裝置送往塑化設備塑化，塑料在加工時需要使用計重罐定量進行稱量。

2、在中國專利cn204725703u中公開的一種塑化罐稱重裝置，該裝置通過三個稱重模塊對真空料斗中的廢舊橡膠顆粒進行精準的重量控制，每次投入塑化罐中的投料量都相同，使得每批產品的塑化時間和工藝得以恒定，因而提高了產品生產的自動化程度，該塑化罐稱重裝置，在解決問題的同時，具有以下缺陷：

3、該裝置在裝滿真空料斗完成稱重，然后打開電動蝶閥投入塑化罐，真空料斗只能進料完成稱重后進行排料，排料時無法進料，使得稱重的效率較低。

技術實現思路

1、本實用新型所要解決的技術問題是排料時無法進料，使得稱重的效率較低，針對現有技術的不足，提供一種廢舊塑料回收用計重罐。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、包括罐體，所述罐體的底部設置有排出組件，所述排出組件的輸出端設置有閥門，所述罐體的一側安裝有控制器，所述罐體的側部設置有支撐稱重組件，所述罐體的頂部安裝有斗架，所述斗架的中部安裝有接收斗，所述接收斗的底部設置有引導腔管，所述引導腔管的底部設置有轉動腔管，所述罐體的中部設置有分隔板，所述分隔板將罐體分隔形成a腔室和b腔室，所述分隔板的頂部固定安裝有第一電機，所述第一電機用于控制轉動腔管底端的出口朝向a腔室或b腔室。

4、進一步的，所述轉動腔管的側部固定連接有轉軸，所述分隔板的頂部固定安裝有轉動架，所述轉軸轉動設置在轉動架的內部，所述第一電機的輸出端與轉軸固定安裝。

5、進一步的，所述第一電機為帶有自鎖功能的步進電機。

6、進一步的，所述罐體的底部沿分隔板為界固定連接有兩組排出組件，所述排出組件的底部傾斜設置。

7、進一步的，所述支撐稱重組件包括罐體的側部設置的支撐架，所述支撐架的頂部安裝有稱重傳感器，所述罐體的側部固定安裝有稱板，所述稱板與稱重傳感器固定安裝。

8、進一步的，所述罐體的一側固定安裝有第二電機，所述第二電機的輸出端安裝有震塊。

9、進一步的，所述罐體的內部安裝有軸體，所述分隔板套設在軸體的外部，所述分隔板通過軸體轉動設置在罐體的內部。

10、進一步的，所述罐體的正面設置有彈簧架，所述彈簧架的一側固定安裝有復位彈簧，所述罐體的一側設置有引導滑槽，所述分隔板的一側轉動設置有滑軸，所述滑軸與引導滑槽的內部滑動連接，所述復位彈簧的一端與滑軸安裝。

11、與現有技術相比，本實用新型的有益效果如下：

12、1、通過第一電機控制轉動腔管轉動，在其中一個腔室排出塑料顆粒時，外部輸送裝置依然繼續工作將塑料顆粒排入另一個腔室內，同時完成蓄料稱重和定量排料，外部輸送裝置不停機輸送物料稱重的效率較高。

13、2、啟動第二電機，通過震塊使第二電機產生震動，進而帶動罐體整體震動，使引導腔管和轉動腔管以及排出組件內的顆粒快速排出，避免造成堵塞，使蓄料以及排料都更加順暢。

14、3、設置兩個腔室儲存排放物料使得罐體的設計體積較大，能夠活動的分隔板能夠調整a腔室與b腔室之間的相對空間，提高罐體雙腔室內部的空間利用率，使罐體的整體設計體積減小，提高裝置的空間利用率。

技術特征：

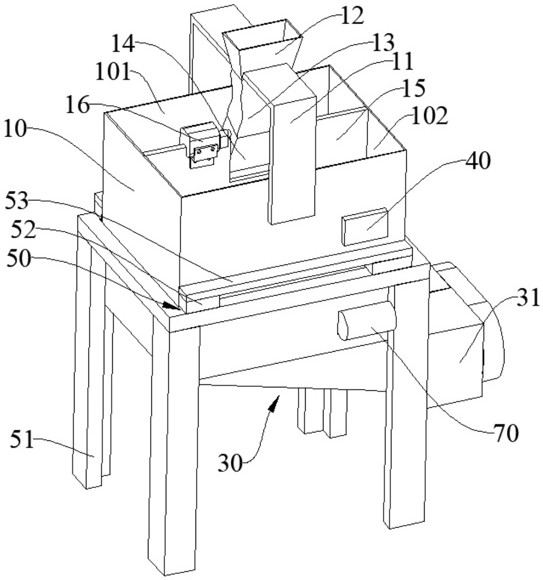

1.一種廢舊塑料回收用計重罐，其特征在于，包括罐體（10），所述罐體（10）的底部設置有排出組件（30），所述排出組件（30）的輸出端設置有閥門（31），所述罐體（10）的一側安裝有控制器（40），所述罐體（10）的側部設置有支撐稱重組件（50），所述罐體（10）的頂部安裝有斗架（11），所述斗架（11）的中部安裝有接收斗（12），所述接收斗（12）的底部設置有引導腔管（13），所述引導腔管（13）的底部設置有轉動腔管（14），所述罐體（10）的中部設置有分隔板（15），所述分隔板（15）將罐體（10）分隔形成a腔室（101）和b腔室（102），所述分隔板（15）的頂部固定安裝有第一電機（16），所述第一電機（16）用于控制轉動腔管（14）底端的出口朝向a腔室（101）或b腔室（102）。

2.如權利要求1所述的廢舊塑料回收用計重罐，其特征在于，所述轉動腔管（14）的側部固定連接有轉軸（20），所述分隔板（15）的頂部固定安裝有轉動架（21），所述轉軸（20）轉動設置在轉動架（21）的內部，所述第一電機（16）的輸出端與轉軸（20）固定安裝。

3.如權利要求1所述的廢舊塑料回收用計重罐，其特征在于，所述第一電機（16）為帶有自鎖功能的步進電機。

4.如權利要求1所述的廢舊塑料回收用計重罐，其特征在于，所述罐體（10）的底部沿分隔板（15）為界固定連接有兩組排出組件（30），所述排出組件（30）的底部傾斜設置。

5.如權利要求1所述的廢舊塑料回收用計重罐，其特征在于，所述支撐稱重組件（50）包括罐體（10）的側部設置的支撐架（51），所述支撐架（51）的頂部安裝有稱重傳感器（52），所述罐體（10）的側部固定安裝有稱板（53），所述稱板（53）與稱重傳感器（52）固定安裝。

6.如權利要求1所述的廢舊塑料回收用計重罐，其特征在于，所述罐體（10）的一側固定安裝有第二電機（70），所述第二電機（70）的輸出端安裝有震塊（71）。

7.如權利要求1-5中任一項所述的廢舊塑料回收用計重罐，其特征在于，所述罐體（10）的內部安裝有軸體（17），所述分隔板（15）套設在軸體（17）的外部，所述分隔板（15）通過軸體（17）轉動設置在罐體（10）的內部。

8.如權利要求6所述的廢舊塑料回收用計重罐，其特征在于，所述罐體（10）的正面設置有彈簧架（60），所述彈簧架（60）的一側固定安裝有復位彈簧（61），所述罐體（10）的一側設置有引導滑槽（62），所述分隔板（15）的一側轉動設置有滑軸（63），所述滑軸（63）與引導滑槽（62）的內部滑動連接，所述復位彈簧（61）的一端與滑軸（63）安裝。

技術總結
本技術提供了一種廢舊塑料回收用計重罐，屬于計重計量技術領域。包括罐體，所述罐體的底部設置有排出組件，所述排出組件的輸出端設置有閥門，所述罐體的一側安裝有控制器，所述罐體的側部設置有支撐稱重組件，所述罐體的頂部安裝有斗架，所述斗架的中部安裝有接收斗，所述接收斗的底部設置有引導腔管，所述引導腔管的底部設置有轉動腔管，所述罐體的中部設置有分隔板，所述分隔板的頂部固定安裝有第一電機。優點在于：通過第一電機控制轉動腔管轉動，在其中一個腔室排出塑料顆粒時，外部輸送裝置依然繼續工作將塑料顆粒排入另一個腔室內，同時完成蓄料稱重和定量排料，外部輸送裝置不停機輸送物料稱重的效率較高。

技術研發人員：倪澍晨,褚青鋒,陽恩球,巴國慶,賀雷濤,王璽昆
受保護的技術使用者：城發綠環塑業（河北）有限公司
技術研發日：20240712
技術公布日：2025/4/28
