本技術涉及細胞培養瓶加工相關，尤其涉及一種細胞培養瓶檢測裝置。

背景技術：

1、細胞培養瓶是細胞和組織的體外培養用裝置，細胞和組織的體外培養已成為生命研究和實踐的必不可少內容。培養的細胞類型繁多，從病毒到細菌和真菌，從人體細胞到動物細胞和植物細胞。

2、經過海量檢索，發現中國專利公告號為cn201841672u，公開了一種多工位細胞培養瓶超聲波焊接機，包括超聲波焊接設備，其還包括氣密檢測設備和傳送機構，所述傳送機構在配送的工件經過超聲波焊接設備焊接之后，自動將其送至氣密檢測設備進行氣密性檢測。本實用新型通過傳送機構的運作使經過超聲波焊接設備焊接好后的工件，可以直接自動送至氣密檢測設備進行氣密性檢測，大大地縮短了運輸半成品去另外的檢測區進行氣密檢測的時間，并且節省了工人的勞動強度。本實用新型結構簡單合理，生產效率高，廣泛用于各種細胞培養瓶的部件焊接工序中。

3、綜上所述，現有的細胞培養瓶焊接工站與氣密性檢測工站放在一起，但是后續還需要搬運至上瓶蓋工位進行操作，在此過程中需要對上述氣密性的檢測結果增加追溯的步驟，導致加工時間被拉長，生產效率較低。

4、有鑒于上述的缺陷，本設計人積極加以研究創新，以期創設一種細胞培養瓶檢測裝置，使其更具有產業上的利用價值。

技術實現思路

1、為解決上述其中任一技術問題，本實用新型的目的是提供一種細胞培養瓶檢測裝置。

2、為實現上述目的，本實用新型采用如下技術方案：

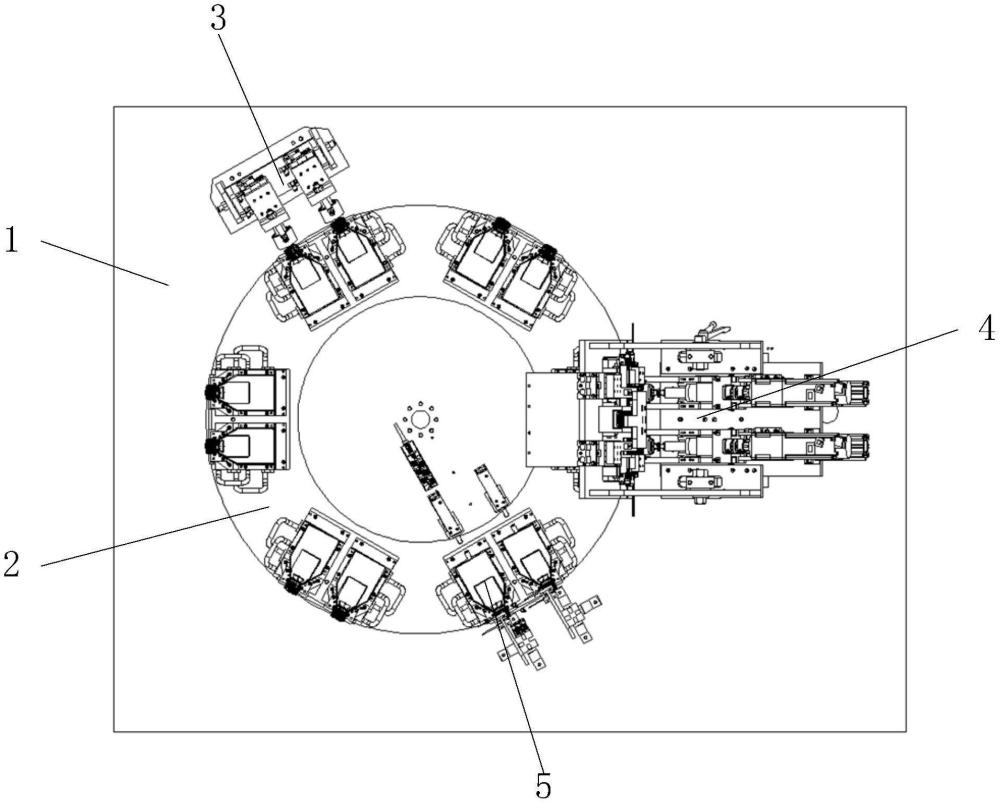

3、一種細胞培養瓶檢測裝置，包括基座，在基座上安裝有轉盤組件，轉盤組件包括轉盤，在轉盤上沿著圓周方向均布有若干組治具組件；

4、在轉盤外側的基座上沿著順時針方向均布有氣密性監測組件、上瓶蓋組件和瓶蓋檢測組件；

5、氣密性監測組件包括氣密性檢測立架，在氣密性檢測立架上安裝有氣密性檢測頂架，在氣密性檢測頂架上安裝有氣密性檢測推動氣缸，氣密性檢測推動氣缸驅動氣密性檢測頭安裝架朝向內側移動，在氣密性檢測頭安裝架上安裝有氣密性檢測頭；

6、瓶蓋檢測組件包括包括瓶蓋檢測立柱，在瓶蓋檢測立柱上安裝有瓶蓋檢測安裝架，在瓶蓋檢測安裝架的內側安裝有若干個瓶蓋檢測傳感器。

7、作為本實用新型的進一步改進，治具組件包括兩個并列分布的治具。

8、作為本實用新型的進一步改進，在瓶蓋檢測傳感器內側的轉盤上安裝有瓶蓋檢測固定支架，在瓶蓋檢測固定支架上安裝有瓶蓋檢測固定推動氣缸，瓶蓋檢測固定推動氣缸驅動瓶蓋檢測固定桿朝向外側移動。

9、作為本實用新型的進一步改進，瓶蓋檢測固定推動氣缸傾斜安裝在瓶蓋檢測固定支架上。

10、作為本實用新型的進一步改進，氣密性檢測立架轉動安裝在氣密性檢測立架上。

11、作為本實用新型的進一步改進，氣密性檢測推動氣缸的數量為兩個且并列分布。

12、借由上述方案，本實用新型至少具有以下優點：

13、本實用新型通過依次設置的氣密性監測組件、上瓶蓋組件和瓶蓋檢測組件，在上瓶蓋操作前進行氣密性檢測，進而省去追溯過程，提高生產效率；

14、本實用新型在上瓶蓋處理后，再通過瓶蓋檢測組件進行瓶蓋檢測操作，避免漏蓋的情況發生。

15、上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。

技術特征：

1.一種細胞培養瓶檢測裝置，包括基座(1)，在所述基座(1)上安裝有轉盤組件(2)，所述轉盤組件(2)包括轉盤(21)，在所述轉盤(21)上沿著圓周方向均布有若干組治具組件；

2.如權利要求1所述的一種細胞培養瓶檢測裝置，其特征在于，所述治具組件包括兩個并列分布的治具(22)。

3.如權利要求1所述的一種細胞培養瓶檢測裝置，其特征在于，在所述瓶蓋檢測傳感器(53)內側的轉盤(21)上安裝有瓶蓋檢測固定支架(54)，在所述瓶蓋檢測固定支架(54)上安裝有瓶蓋檢測固定推動氣缸(55)，所述瓶蓋檢測固定推動氣缸(55)驅動瓶蓋檢測固定桿(56)朝向外側移動。

4.如權利要求3所述的一種細胞培養瓶檢測裝置，其特征在于，所述瓶蓋檢測固定推動氣缸(55)傾斜安裝在瓶蓋檢測固定支架(54)上。

5.如權利要求1所述的一種細胞培養瓶檢測裝置，其特征在于，所述氣密性檢測立架(31)轉動安裝在氣密性檢測立架(31)上。

6.如權利要求1所述的一種細胞培養瓶檢測裝置，其特征在于，所述氣密性檢測推動氣缸(33)的數量為兩個且并列分布。

技術總結
本技術涉及一種細胞培養瓶檢測裝置，包括基座，在基座上安裝有轉盤組件，轉盤組件包括轉盤，在轉盤上沿著圓周方向均布有若干組治具組件；在轉盤外側的基座上沿著順時針方向均布有氣密性監測組件、上瓶蓋組件和瓶蓋檢測組件。本技術通過依次設置的氣密性監測組件、上瓶蓋組件和瓶蓋檢測組件，在上瓶蓋操作前進行氣密性檢測，進而省去追溯過程，提高生產效率；本技術在上瓶蓋處理后，再通過瓶蓋檢測組件進行瓶蓋檢測操作，避免漏蓋的情況發生。

技術研發人員：李生軍,丁紅娟
受保護的技術使用者：萊杰生物科技（蘇州）有限公司
技術研發日：20240724
技術公布日：2025/4/28
