本發明涉及激光測量，具體涉及一種itof相機的角度測量方法、裝置、介質及設備。

背景技術：

1、目前itof(indirect?time-of-flight)相機已廣泛應用在多個領域中。但是，目前的itof(indirect?time-of-flight)相機在測角、測距等測量類應用中普遍存在以下缺陷：

2、(1)itof相機搭配flash面陣光源使用，為了保證激光光源的發光效率、滿足人眼安全指標，無法選配功率較高的激光器；為了保證設備的采樣幀率和動態響應效率，無法配置較長的曝光時間；導致itof測距上限低，應用場景受限，目前市面上多數itof類目產品的測距能力基本在5m以?xún)?nèi)。

3、(2)itof相機為flash一次性曝光成像，目標物邊緣在點云上容易存在大片飛點，影響測量結果準確性。

4、(3)當存在距離、表面反射率材質相近的兩種及以上目標物時，在itof相機的深度及幅度圖上均難以將它們進行區分，選擇測量對象時容易混淆，影響測量結果穩定性。

5、(4)itof相機通常不具備抗強光的能力，目前市面上多數itof類目產品在室外高照度環境下測量性能衰減嚴重；尤其在長曝光時間下，環境光成分驟增，成像后畫面上較室內存在更多的環境光噪點，整體有效像素?cái)?shù)量下降，影響測量結果準確性。

技術實現思路

1、有鑒于此，本發明提供了一種itof相機的角度測量方法、裝置、介質及設備，以解決現有技術中itof相機測量結果準確性容易受到影響問題。

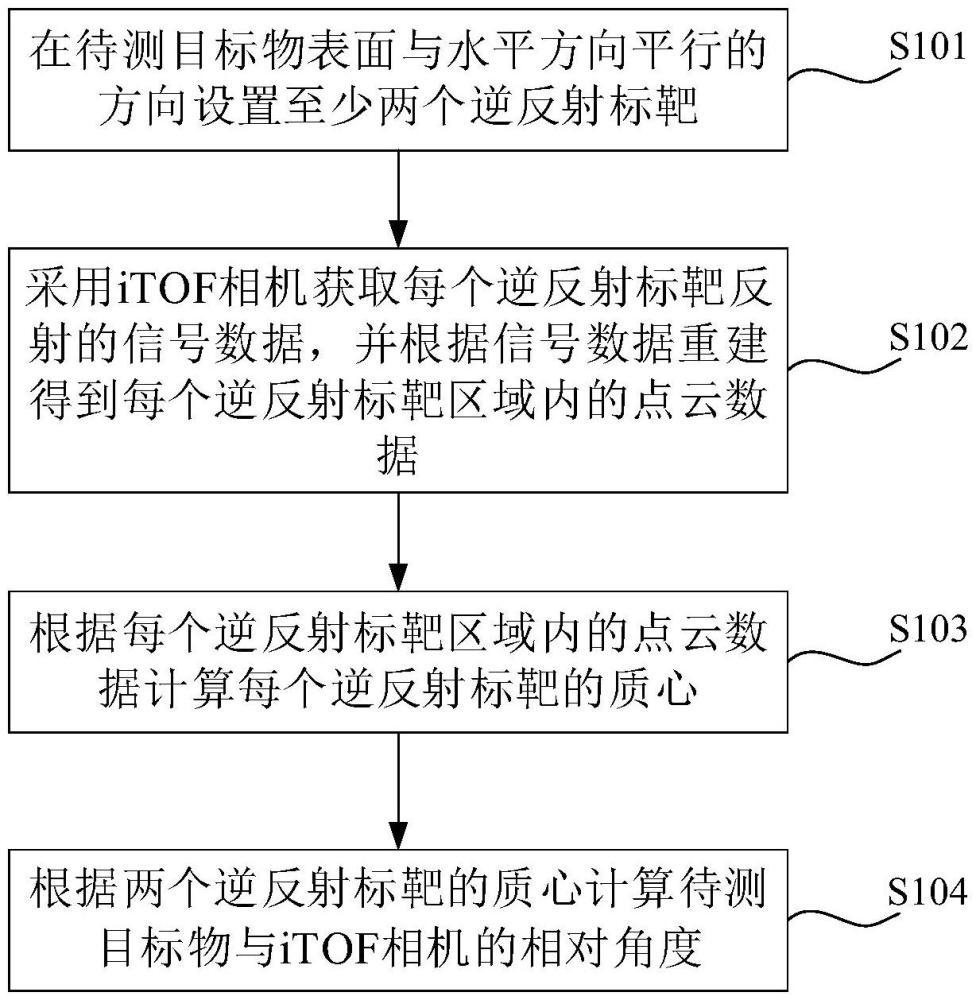

2、第一方面，本發明提供了一種itof相機的角度測量方法，所述方法包括：在待測目標物表面與水平方向平行的方向設置至少兩個逆反射標靶；采用itof相機獲取每個逆反射標靶反射的信號數據，并根據所述信號數據重建得到每個逆反射標靶區域內的點云數據；根據每個逆反射標靶區域內的點云數據計算每個逆反射標靶的質心；根據兩個逆反射標靶的質心計算待測目標物與itof相機的相對角度。

3、本發明中，在待測目標物表面設置逆反射標靶，逆反射標靶相比待測目標物表面在特定方向的反射光更強，由此itof相機采集的有效光能量增強，從而降低了無效光的占比，提高了itof相機測量結果的準確性。同時，通過在待測目標物表面與水平方向平行的方向設置至少兩個逆反射標靶，并基于itof相機測量數據計算每個逆反射標靶的質心，從而可以通過兩個逆反射標靶的質心計算待測目標物與itof相機的相對角度。

4、在一種可選的實施方式中，采用itof相機采集逆反射標靶反射的光信號之前，所述方法還包括：根據與待測目標物之間的距離配置itof相機的曝光時間；根據逆反射標靶區域材質的反射光強和待測目標物表面逆反射標靶以外區域材質的反射光強之間的差異設置itof相機的置信度濾波參數。

5、本發明中，通過在待測目標物表面設置逆反射標靶，可以重新配置曝光時間，且相比未設置逆反射標靶時曝光時間減少。同時由于逆反射標靶反射能量與漫反射待測目標物反射能量的差異，可以進一步重新設置置信度濾波參數，且相比未設置逆反射標靶時置信度濾波參數提高，由此能盡可能多地濾除環境噪點。從而使得本發明既能保證探測到目標物，又可以降低采樣信號中環境光的占比，緩解環境光對測量過程的干擾。

6、在一種可選的實施方式中，采用itof相機獲取逆反射標靶反射的信號數據，包括：基于配置的曝光時間采用itof相機采集待測目標物表面反射的信號數據；基于所述置信度濾波參數對待測目標物表面反射的信號數據進行過濾，得到過濾后的數據；基于過濾后的數據得到對應的灰度圖像；根據所述灰度圖像分割得到逆反射標靶反射的信號數據。

7、本發明中，通過設置的曝光時間和置信度濾波參數進行信號數據的采集與處理，由此可以實現逆反射標靶區域數據的準確提取。

8、在一種可選的實施方式中，所述質心基于逆反射標靶區域內所有點云數據之和確定；所述相對角度基于兩個逆反射標靶的質心之間的斜率確定。

9、在一種可選的實施方式中，當待測目標物包括多個需進行角度測量的表面時，在待測目標物表面與水平方向平行的方向設置至少兩個逆反射標靶，包括：在待測目標物的每個表面與水平方向平行的方向設置至少兩個逆反射標靶，不同表面的逆反射標靶形狀不同。

10、本發明中，通過在不同表面設置不同形狀的逆反射標靶，為識別不同表面提供了數據基礎。

11、在一種可選的實施方式中，采用itof相機獲取逆反射標靶反射的信號數據，包括：將itof相機置于每個表面前預設距離處獲取每個表面逆反射標靶反射的信號數據；采用預訓練的機器學習模型對每個表面對應的信號數據進行識別，確定每個信號數據對應的表面。

12、本發明中，通過采用預訓練的機器學習模型對每個表面對應的信號數據進行識別，可以實現對不同形狀逆反射標靶的準確識別。

13、在一種可選的實施方式中，當待測目標物為半掛車時，多個需進行角度測量的表面包括正面、第一側面和第二側面，根據兩個逆反射標靶的質心計算待測目標物與itof相機的相對角度，包括：根據每個表面兩個逆反射標靶的質心計算正面與itof相機的第一相對角度、第一側面與itof相機的第二相對角度以及第二側面與itof相機的第三相對角度；根據所述第一相對角度對應坐標系將所述第二相對角度和第三相對角度進行轉換，得到轉換后的第四相對角度和第五相對角度；根據所述第一相對角度、第四相對角度和第五相對角度進行半掛車的自動倒車指引。

14、本發明中，通過計算每個表面和相機的相對角度，從而為自動導航系統提供了精準、安全的倒車指引；同時通過角度轉換，提高了輸出角度的一致性和穩定性。

15、第二方面，本發明提供了一種itof相機的角度測量裝置，所述裝置包括：目標物改造模塊，用于在待測目標物表面與水平方向平行的方向設置至少兩個逆反射標靶；信號處理模塊，用于采用itof相機獲取每個逆反射標靶反射的信號數據，并根據所述信號數據重建得到每個逆反射標靶區域內的點云數據；質心計算模塊，用于根據每個逆反射標靶區域內的點云數據計算每個逆反射標靶的質心；角度計算模塊，用于根據兩個逆反射標靶的質心計算待測目標物與itof相機的相對角度。

16、第三方面，本發明提供了一種計算機設備，包括：存儲器和處理器，存儲器和處理器之間互相通信連接，存儲器中存儲有計算機指令，處理器通過執行計算機指令，從而執行上述第一方面或其對應的任一實施方式的itof相機的角度測量方法。

17、第四方面，本發明提供了一種計算機可讀存儲介質，該計算機可讀存儲介質上存儲有計算機指令，計算機指令用于使計算機執行上述第一方面或其對應的任一實施方式的itof相機的角度測量方法。

18、第五方面，本發明提供了一種計算機程序產品，包括計算機指令，計算機指令用于使計算機執行上述第一方面或其對應的任一實施方式的itof相機的角度測量方法。

技術特征：

1.一種itof相機的角度測量方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，采用itof相機采集逆反射標靶反射的光信號之前，所述方法還包括：

3.根據權利要求2所述的方法，其特征在于，采用itof相機獲取逆反射標靶反射的信號數據，包括：

4.根據權利要求1所述的方法，其特征在于：

5.根據權利要求1所述的方法，其特征在于，當待測目標物包括多個需進行角度測量的表面時，在待測目標物表面與水平方向平行的方向設置至少兩個逆反射標靶，包括：

6.根據權利要求5所述的方法，其特征在于，采用itof相機獲取逆反射標靶反射的信號數據，包括：

7.根據權利要求6所述的方法，其特征在于，當待測目標物為半掛車時，多個需進行角度測量的表面包括正面、第一側面和第二側面，根據兩個逆反射標靶的質心計算待測目標物與itof相機的相對角度，包括：

8.一種itof相機的角度測量裝置，其特征在于，所述裝置包括：

9.一種計算機設備，其特征在于，包括：

10.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質上存儲有計算機指令，所述計算機指令用于使計算機執行權利要求1至7中任一項所述的itof相機的角度測量方法。

技術總結
本發明涉及激光測量技術領域，具體涉及一種iTOF相機的角度測量方法、裝置、介質及設備。方法包括：在待測目標物表面與水平方向平行的方向設置至少兩個逆反射標靶；采用iTOF相機獲取每個逆反射標靶反射的信號數據，并根據所述信號數據重建得到每個逆反射標靶區域內的點云數據；根據每個逆反射標靶區域內的點云數據計算每個逆反射標靶的質心；根據兩個逆反射標靶的質心計算待測目標物與iTOF相機的相對角度。本發明中，在待測目標物表面設置逆反射標靶，逆反射標靶相比待測目標物表面在特定方向的反射光更強，由此iTOF相機采集的有效光能量增強，從而降低了無效光的占比，提高了iTOF相機測量結果的準確性。

技術研發人員：賴丁堯,陳宇超,王昊,楊石泉
受保護的技術使用者：杭州洛微科技有限公司
技術研發日：
技術公布日：2025/4/24
