本技術涉及結構構件，尤其涉及一種便于調節的懸吊裝置。

背景技術：

1、懸吊裝置一般用于室內或室外鐵棚，主要安裝在某一空間的內頂部。例如蔬菜棚的灌溉系統、室內的幕布系統、卷?yè)P(yáng)系統、吊裝系統等，都需要用到懸吊裝置，通過懸吊裝置把支撐梁、導軌、轉軸或管道等懸掛在空間的內頂部。

2、現有的鐵棚一般包括支撐框架和蓋設在支撐框架頂端面的星鐵瓦，而支撐框架包括多個間隔排布且沿縱向分布的主梁，兩個主梁之間會設有沿橫向分布且垂直于主梁的副梁。若在這類鐵棚的內頂部安裝一個幕布組件，由于主梁和副梁與星鐵瓦之間的空間受限，并且幕布組件需要安裝在兩個主梁之間，則需要借助懸吊裝置對幕布組件進行懸掛。懸吊裝置主要用于幕布組件與星鐵瓦之間形成一定空間，方便幕布組件的安裝和使用。

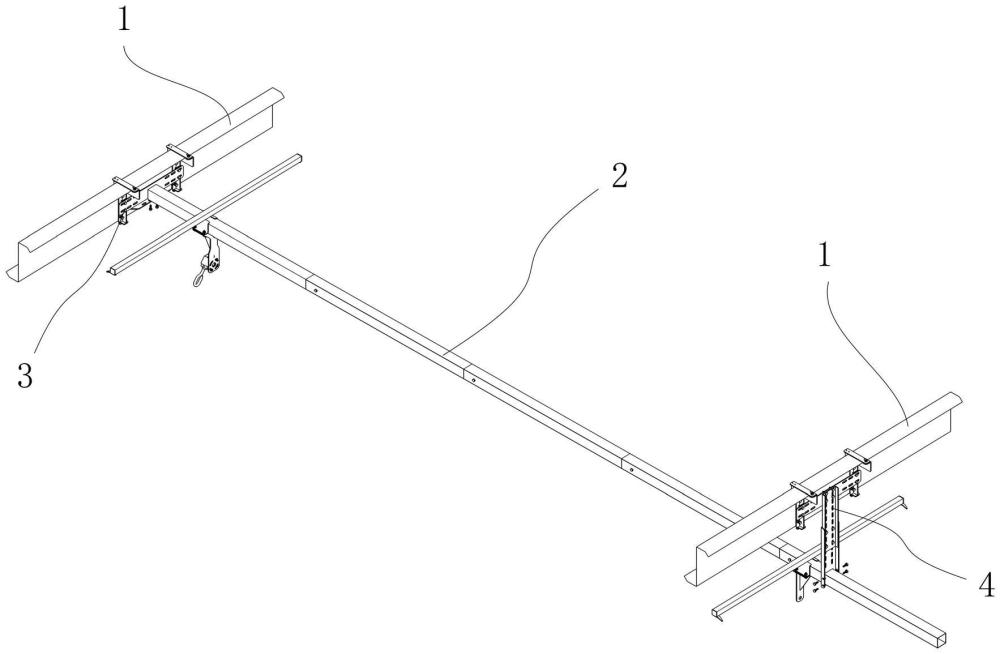

3、在實際應用中，懸吊裝置一般都是成對使用，即在相鄰兩個主梁都安裝一個懸吊裝置，待懸吊的組件連接在兩個懸吊裝置之間。目前一些鐵棚的頂部設有斜面或存在坡度，導致相鄰兩個主梁不在同一個高度上，采用現有的懸吊裝置對待懸吊的組件進行懸吊，由于現有懸吊裝置的工作端無法進行調節，會導致待懸吊的組件相對于水平面傾斜，無法達到預想的效果。

技術實現思路

1、本發明所要解決的技術問題在于，提供一種懸吊裝置，該懸吊裝置的工作端能夠調節，從而使懸吊裝置能夠適應各種不同的工況，解決以往懸吊裝置無法調節的問題。

2、為了解決上述技術問題，本發明公開了一種懸吊裝置，包括連接件和至少兩個固定件，其用于與外部支撐梁固定，固定件沿外部支撐梁的長度方向間隔排布，各個固定件均設有安裝部；連接件與各個固定件的安裝部固定連接；安裝部開設有至少一個第一安裝孔，連接件開設有至少兩個間隔排布的第二安裝孔；裝配時，第一安裝孔與其中一個第二安裝孔對準。

3、其中，第一安裝孔為圓孔或長條孔

4、其中，第二安裝孔為圓孔或長條孔。

5、其中，還包括至少一個調節件，連接件的中部開設有至少一個第三安裝孔，調節件開設有至少兩個第四安裝孔；裝配時，第三安裝孔與其中一個第四安裝孔對準。

6、其中，第三安裝孔為圓孔或長條孔。

7、其中，第四安裝孔為圓孔或長條孔。

8、其中，調節件的數量至少為兩個，兩個相鄰的調節件首尾固接。

9、其中，位于下方的調節件的底端開設有凹槽。

10、其中，固定件包括至少兩個鈑金件，相鄰的兩個鈑金件固接，以使各個鈑金件固定套設在外部支撐梁的外周側面。

11、其中，其中一個鈑金件的中部朝外側折彎形成安裝部。

12、與現有技術相比，本發明實施例具有以下有益效果：固定件的第一安裝孔與連接件的其中一個第二安裝孔對準后，可以通過外部的螺栓和螺母進行固接，由于連接件的第二安裝孔設有至少兩個，通過第一安裝孔對準不同位置的第二安裝孔進行固定安裝，即可調節連接件的位置，由于連接件為連接外部待懸吊組件的工件，因此，懸吊裝置的工作端能夠調節，從而使懸吊裝置能夠適應各種不同的工況，解決以往懸吊裝置無法調節的問題。

技術特征：

1.一種懸吊裝置，其特征在于，包括：

2.根據權利要求1所述的一種懸吊裝置，其特征在于，所述第一安裝孔為圓孔或長條孔。

3.根據權利要求1或2所述的一種懸吊裝置，其特征在于，所述第二安裝孔為圓孔或長條孔。

4.根據權利要求1-2任一項所述的一種懸吊裝置，其特征在于，還包括至少一個調節件，所述連接件的中部開設有至少一個第三安裝孔，所述調節件開設有至少兩個第四安裝孔；

5.根據權利要求4所述的一種懸吊裝置，其特征在于，所述第三安裝孔為圓孔或長條孔。

6.根據權利要求4所述的一種懸吊裝置，其特征在于，所述第四安裝孔為圓孔或長條孔。

7.根據權利要求5-6任一項所述的一種懸吊裝置，其特征在于，所述調節件的數量至少為兩個，兩個相鄰的調節件首尾固接。

8.根據權利要求7所述的一種懸吊裝置，其特征在于，位于下方的調節件的底端開設有凹槽。

9.根據權利要求1所述的一種懸吊裝置，其特征在于，所述固定件包括至少兩個鈑金件，相鄰的兩個鈑金件固接，以使各個所述鈑金件固定套設在外部支撐梁的外周側面。

10.根據權利要求9所述的一種懸吊裝置，其特征在于，其中一個鈑金件的中部朝外側折彎形成所述安裝部。

技術總結
本發明公開了一種懸吊裝置，包括連接件和至少兩個固定件，其用于與外部支撐梁固定，固定件沿外部支撐梁的長度方向間隔排布，各個固定件均設有安裝部；連接件與各個固定件的安裝部固定連接；安裝部開設有至少一個第一安裝孔，連接件開設有至少兩個間隔排布的第二安裝孔；裝配時，第一安裝孔與其中一個第二安裝孔對準。本申請的懸吊裝置可以通過外部的螺栓和螺母將固定件和連接件進行固接，由于連接件的第二安裝孔設有至少兩個，通過第一安裝孔對準不同位置的第二安裝孔進行固定安裝，實現連接件位置的調節，由于連接件為連接外部待懸吊組件的工件，即懸吊裝置的工作端能夠調節，使懸吊裝置能夠適應各種不同的工況，解決以往懸吊裝置無法調節的問題。

技術研發人員：喻天祥,唐冬云,鄒翔
受保護的技術使用者：廣州拓奇樂實業有限公司
技術研發日：20240513
技術公布日：2025/4/28
