本技術涉及建筑材料防水檢測，尤其是涉及一種建筑材料防水性能檢測裝置。

背景技術：

1、目前，隨著建筑行業的快速發展，對于建筑材料的質量要求也越來越高，特別是在建筑物長期使用過程中，防水性能的好壞直接影響到建筑物的安全性和使用壽命，因此，如何高效地檢測建筑材料的防水性能成為了一個重要的課題，現有的檢測方法主要包括噴淋法和滲透試驗，現有的建筑材料防水性能的檢測方法主要包括浸泡法、噴淋法和滲透試驗。

2、浸泡法是通過將待測材料完全浸入水中一定時間后觀察其吸水情況來評估防水性能；噴淋法是利用高壓噴頭向待測材料表面持續噴射水流，模擬雨水沖刷后的滲水情況來評估防水性能；滲透試驗則是通過將待測材料鋪設在一個底部帶孔的箱體里，并向箱體內注入恒定壓力的水，通過測量待測材料在孔的外側的滲水量來評估防水性能。

3、然而，對于滲透試驗來說，在向箱體內注水時，待測材料與水流接觸的表面會形成密集的微小氣泡，這些氣泡的存在會改變待測材料表面的微觀結構，干擾水的滲透路徑和滲透速度，從而導致測試結果不準確；且在測試完成后取出待測材料時，待測材料表面的殘余水散落還會影響二次測試結果的準確性。

技術實現思路

1、為了提高防水測試的檢測準確性和檢測效率，本技術提供一種建筑材料防水性能檢測裝置。

2、本技術提供的一種建筑材料防水性能檢測裝置采用如下的技術方案：

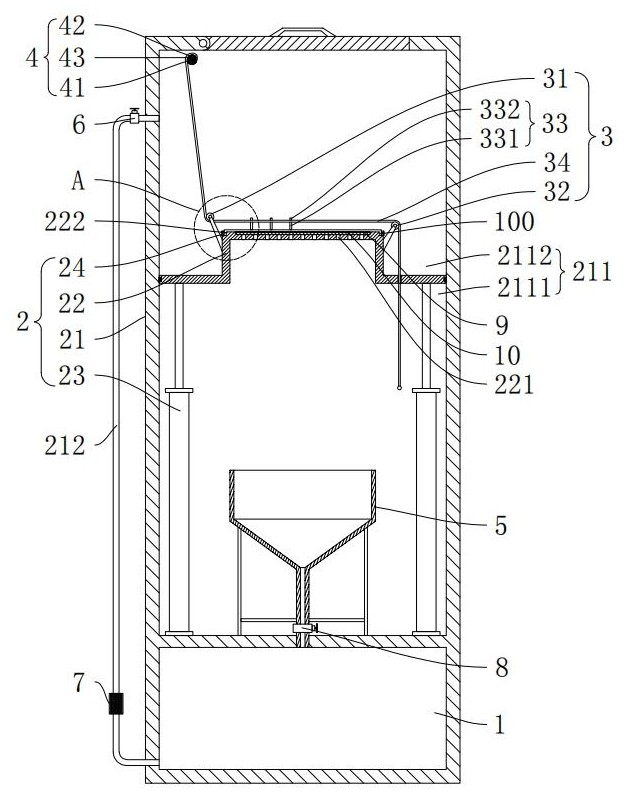

3、一種建筑材料防水性能檢測裝置，包括：

4、儲水箱，所述儲水箱內儲存有測試用水；

5、檢測組件，所述檢測組件包括檢測箱、測試板以及伸縮驅動件，所述檢測箱內設有檢測腔，所述測試板設置在檢測腔內并與檢測腔的腔壁滑動抵接以將檢測腔分割為第一腔室和第二腔室；所述檢測箱上設有連通儲水箱與第一腔室的進出水管；所述測試板上開設有連通第一腔室和第二腔室的滲水孔，所述測試板位于第一腔室的一側用于安裝待測材料；所述伸縮驅動件設置在第二腔室內用于驅動測試板在檢測腔內移動；

6、刮除組件，所述刮除組件包括第一導輪、第二導輪、刮板以及拉繩；所述第一導輪和第二導輪分別安裝在測試板的兩側，所述拉繩的一端連接在檢測箱內第一腔室遠離測試板的一側，另一端連接在檢測箱內第一腔室或第二腔室靠近測試板的一側，所述拉繩與第一導輪、第二導輪嚙合且第一導輪、第二導輪分別位于所述拉繩的兩側，所述刮板連接在拉繩上并且可與待測材料的表面滑動抵接；當所述測試板從第一腔室向第二腔室移動時，所述第一腔室擴大并可抽取儲水箱內的水，所述刮板可從測試板的第一側移動到測試板的第二側以刮除待測材料與水流接觸的一面上的氣泡；當所述測試板從第二腔室向第一腔室移動時，所述第一腔室縮小并可排出第一腔室內的水，所述刮板可從測試板的第二側移動到測試板的第一側以刮除待測材料表面上的殘余水。

7、通過采用上述技術方案，提高了檢測的準確性和穩定性的同時，還實現了自動化的水抽取和排放過程，提升了檢測的便捷性和效率；具體的，當測試板從第一腔室向第二腔室移動時可使第一腔室擴大，第一腔室內形成負壓后通過進出水管將儲水箱內的水抽取至第一腔室內進行測試試驗，同時刮板從測試板的第一側移動到第二側，有效刮除待測材料與水流接觸的一面上形成的密集氣泡以及自帶的浮塵，避免氣泡和浮塵干擾水的滲透路徑和速度，確保測試結果的準確性；當測試板從第二腔室向第一腔室移動時可使第一腔室縮小，第一腔室內增壓后通過進出水管將第一腔室內的水排出至儲水箱內，同時刮板從測試板的第二側返回至第一側，徹底清除待測材料表面的殘余水分，防止拿取待測材料時水分殘留影響后續測試的結果。

8、可選的，所述進出水管上設有用于控制進出水管通斷的第一控制閥，所述進出水管內設有凈水濾芯。

9、通過采用上述技術方案，測試時可通過關閉第一控制閥并控制測試板從第二腔室向第一腔室移動，使第一腔室形成密閉的加壓空間，以縮短測試時間或滿足待測材料在不同水壓下的測試需求；凈水濾芯可過濾掉水質中的雜質，保證了測試用水的清潔度，進一步提升了檢測結果的準確性。

10、可選的，所述第二腔室內安裝有集水斗，所述集水斗的一端呈擴口狀并朝向測試板用于收集從滲水孔中滲漏出的水，另一端則連通至儲水箱內；所述集水斗與第二腔室之間設有用于控制通斷的第二控制閥。

11、通過采用上述技術方案，集水斗能夠有效收集從滲水孔中滲漏出來的水，并將其引導回儲水箱內，避免水資源浪費的同時保持檢測環境的清潔，同時，測試時可通過關閉第一控制閥并控制測試板從第二腔室向第一腔室移動，使第二腔室形成密閉的負壓空間，以縮短測試時間或滿足待測材料在不同負壓下的測試需求。

12、可選的，所述檢測箱上設有液位觀察窗，所述集水斗上設有水位刻度線；通過所述液位觀察窗可觀測所述集水斗內水位。

13、通過采用上述技術方案，能夠?qū)崟r(shí)監測集水斗內的液位變化，便于操作人員及時掌握滲漏水的具體量，提高了檢測過程的可視化程度和數據精確性。

14、可選的，所述刮板包括刮除部和磁吸部，所述刮除部的一端用于與待測材料滑動抵接以刮除待測材料表面上的氣泡，另一端連接磁吸部，所述磁吸部用于吸附水中的金屬顆粒。

15、通過采用上述技術方案，不僅能夠有效去除待測材料表面的氣泡，確保測試過程中水的均勻分布，以提高檢測結果的準確性；同時，磁吸部可以吸附水中的金屬顆粒來凈化水質，避免了這些顆粒對后續測試的影響，進一步提升了檢測裝置的整體可靠性和耐用性。

16、可選的，所述刮除部為橡膠、硅膠或尼龍材質，所述刮除部與待測材料滑動抵接的一端經圓弧倒角處理。

17、通過采用上述技術方案，刮除部選用橡膠、硅膠或尼龍材質，不僅具有良好的柔韌性和耐磨性，能夠有效去除待測材料表面的氣泡和殘余水，而且不會對待測材料造成劃傷或其他損傷；同時，刮除部一端經過圓弧倒角處理，進一步減少了與待測材料接觸時可能產生的摩擦力，確保了刮除過程更加平順，提高了檢測裝置的整體可靠性和操作便捷性。

18、可選的，還包括張緊組件，所述張緊組件包括固定軸、卷收輥以及彈性件，所述固定軸固定在檢測箱上且位于檢測腔內，所述卷收輥轉動設置在固定軸上，所述拉繩固定在卷收輥上，所述彈性件設置在固定軸與卷收輥之間用于使卷收輥卷收拉繩以為拉繩提供一定的張緊力。

19、通過采用上述技術方案，能夠有效保證拉繩的張緊狀態，避免因拉繩松弛而導致刮板無法緊密貼合待測材料表面，從而提高去除氣泡和殘余水的效果，進一步確保了檢測的準確性和可靠性。

20、可選的，所述檢測組件還包括固定框，所述測試板在滲水孔的外周處開設有卡接槽，所述固定框用于與所述卡接槽卡接配合以將待測材料密封抵接在測試板上。

21、通過采用上述技術方案，固定框與卡接槽的卡接配合能夠有效確保待測材料在檢測過程中與測試板之間的密封性，避免水分從邊緣滲入影響測試結果的準確性；同時，這種設計簡化了安裝和拆卸操作，提高了檢測效率。

22、可選的，所述測試板用于安裝待測材料的一面上設有透水板，所述透水板為透水陶瓷材質，所述透水板上鋪設有檢測試紙，所述檢測試紙遇水變色。

23、通過采用上述技術方案，透水板能夠確保待測材料在滲水孔處得到充分支撐，使得待測材料的整個表面都能均勻受力，保證了測試過程的穩定性和一致性，避免因局部懸空而導致的測試結果不準確；同時，檢測試紙遇水變色，在滲水量微小時可以直觀顯示水分滲透情況，避免了因滲水量小而難以觀察導致的測試結果不準確；此外，在滲水量較大時，檢測試紙能起到一定的過濾作用，能夠防止測試水中細小的雜質堵塞滲水板。

24、可選的，所述測試板與檢測腔的側壁之間設有密封圈。

25、通過采用上述技術方案，能夠在測試過程中有效防止水分從檢測腔與測試板之間泄漏，確保了測試環境的封閉性，提高了檢測結果的穩定性和可靠性。

26、綜上所述，本技術包括以下有益技術效果：

27、1.提高了檢測的準確性和穩定性的同時，還實現了自動化的水抽取和排放過程，提升了檢測的便捷性和效率；具體的，當測試板從第一腔室向第二腔室移動時可使第一腔室擴大，第一腔室內形成負壓后通過進出水管將儲水箱內的水抽取至第一腔室內進行測試試驗，同時刮板從測試板的第一側移動到第二側，有效刮除待測材料與水流接觸的一面上形成的密集氣泡以及自帶的浮塵，避免氣泡和浮塵干擾水的滲透路徑和速度，確保測試結果的準確性；當測試板從第二腔室向第一腔室移動時可使第一腔室縮小，第一腔室內增壓后通過進出水管將第一腔室內的水排出至儲水箱內，同時刮板從測試板的第二側返回至第一側，徹底清除待測材料表面的殘余水分，防止拿取待測材料時水分殘留影響后續測試的結果；

28、2.測試時可通過關閉第一控制閥并控制測試板從第二腔室向第一腔室移動，使第一腔室形成密閉的加壓空間，以縮短測試時間或滿足待測材料在不同水壓下的測試需求；凈水濾芯可過濾掉水質中的雜質，保證了測試用水的清潔度，進一步提升了檢測結果的準確性；

29、3.不僅能夠有效去除待測材料表面的氣泡，確保測試過程中水的均勻分布，以提高檢測結果的準確性；同時，磁吸部可以吸附水中的金屬顆粒來凈化水質，避免了這些顆粒對后續測試的影響，進一步提升了檢測裝置的整體可靠性和耐用性。
