本發明涉及顆粒計數，特別涉及一種可提高光阻法顆粒計數器測量準確性的衍射修正方法。

背景技術：

1、在現有技術中，光阻法只能測量顆粒的光衰減(消光)等效粒徑，無法測量顆粒的真實幾何粒徑。此外，當測量相同大小的顆粒時，如果顆粒的光學性質不同，儀器就會給出不同的粒徑結果。

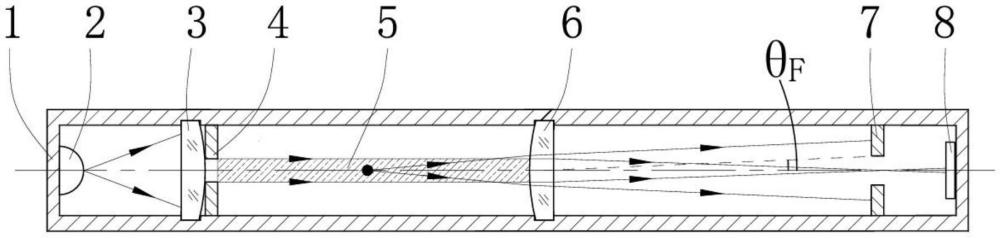

2、根據上述缺陷，目前的光阻法顆粒計數器(見參考文獻)進行了創新，其工作原理基于以下物理理論：在粒徑遠大于光波長的前提下，顆粒對光的散射可近似看作光的衍射和幾何散射兩種現象的疊加。對于光的衍射，其角分布只與顆粒大小有關，與顆粒的光學性質無關。對于光的幾何散射，其遠場散射光的角分布只與顆粒的光學性質有關，與顆粒大小無關。據此，目前的光阻法顆粒計數器的光學結構是：?jiǎn)紊c(diǎn)光源發出發散光束，經透鏡后變成平行光，經過限束光闌成為入射光束。被測流體通過的區域(流道)由限束光闌、會聚透鏡和支撐框架圍成，入射光束占據的流道空間就是儀器的測量區，位于流道中央。小孔光闌位于會聚透鏡的后焦面上，探測器處于小孔光闌后方。

3、當沒有顆粒進入測量區時，入射光被聚焦在小孔光闌中心，全部穿過小孔光闌到達探測器。當顆粒進入測量區時，會產生光的散射或吸收，其中散射光只有角度小于截止角的部分能被探測器接收。由于幾何散射光的分布角范圍遠遠大于衍射光分布的角范圍，所以在截止角取值比較合適的情況下，衍射光基本上全部能穿過小孔光闌，而幾何散射光基本上完全被小孔光闌所阻擋，因此顆粒的有效消光系數近似為1，并且與顆粒的光學性質基本無關。顆粒造成的光衰減等于投射到顆粒上的入射光。所以儀器能夠根據光衰減和入射光束的橫截面積計算出顆粒的大小，并且結果不受顆粒的光學性質和位置的影響。

4、但是，目前的光阻法顆粒計數器仍然存在部分問題。在實際儀器設計中，截止角的取值是一個折中的結果：如果截止角過大，雖然更多衍射光通過小孔光闌，但也會有更多幾何散射光透過小孔光闌，導致消光系數顯著小于1；如果截止角過小，幾何散射的消光系數接近1，但更多的衍射光被遮擋，造成粒徑的計算誤差(可稱為“衍射誤差”)。隨著被測顆粒變小，折中的效果將變差，儀器的測量準確性也會降低。

技術實現思路

1、有鑒于此，本發明披露了一種可提高光阻法顆粒計數器測量準確性的衍射修正方法，利用數值算法修正測量結果，實現提高測量準確性。本發明的技術方案如下：

2、本發明公開了一種可提高光阻法顆粒計數器測量準確性的衍射修正方法，包括步驟如下：

3、s1、根據儀器的目標準確度，計算光阻法顆粒計數器的截止角θf的數值；

4、具體地，只考慮幾何散射誤差的條件下，截止角θf的計算過程如公式(1)所示(見參考文獻):

5、

6、式(1)中，σ為目標測量誤差，n為顆粒折射率。

7、具體地，σ為人為設置的數值，n為可能被儀器測到的折射率最小的顆粒的折射率數值。

8、s2、根據儀器的粒徑測量范圍d0～dm，按照一定規律將其分為m個粒徑段，每個粒徑段的分界粒徑數值分別記為d0，d1，d2，...，dm；

9、可選地，s2步驟中，所述規律包括等比級數、等差級數、不規則分級等。

10、s3、計算粒徑為d0，d1，d2，...，dm的顆粒物產生的衍射角大于θf的衍射光能占衍射總光能的比例，分別記為b0，b1，b2，...，bm；

11、具體地，所述b0，b1，b2，...，bm的計算過程如公式(2)所示(見參考文獻)：

12、

13、式(2)中，j0和j1分別為0階和1階bessel函數，d為顆粒物粒徑。

14、s4、分別計算粒徑為d0，d1，d2，...，dm的待測顆粒物的表觀分段粒徑，分別記為

15、s5、測量過程中，根據光衰計算顆粒物的粒徑d，若d滿足則該顆粒計入第i粒徑段，i＝1,2，...，m；持續進行s5步驟，直至測量結束。

16、s6、按照原始的粒徑分段d0，d1，d2，...，dm，生成儀器的測量報告。

17、基于該發明，本方法通過數值計算，可彌補因截止角過小造成的部分衍射光被小孔光闌阻擋而產生的測量誤差。儀器只需根據目標準確性的要求，將截止角取到足夠低的值，確保幾何散射的透過誤差保持在足夠小的范圍內，而由小孔光闌遮擋所導致的衍射誤差，則可以通過上述方法來補償，最終實現提高光阻法顆粒計數器測量精度的目標。

技術特征：

1.一種可提高光阻法顆粒計數器測量準確性的衍射修正方法，其特征在于，包括步驟如下：

2.根據權利要求1所述的一種可提高光阻法顆粒計數器測量準確性的衍射修正方法，其特征在于，s1步驟中，截止角θf的計算過程如公式(1)所示：

3.根據權利要求1所述的一種可提高光阻法顆粒計數器測量準確性的衍射修正方法，其特征在于，s3步驟中，所述規律包括等比分段、等差分段和不規則分段。

4.根據權利要求1所述的一種可提高光阻法顆粒計數器測量準確性的衍射修正方法，其特征在于，s3步驟中，所述b0，b1，b2，...，bm的計算如公式(2)所示：

技術總結
本發明公開了一種可提高光阻法顆粒計數器測量準確性的衍射修正方法，首先，根據儀器的目標準確度，計算只考慮幾何散射光消光誤差情況下的截止角的數值；再根據儀器的粒徑測量范圍，按規律劃分粒徑段，得到各段的分界粒徑數值；計算上述分段粒徑的顆粒物產生的衍射光角度大于截止角的光能占衍射總光能的比例，由此計算表觀粒徑分段；最后，測量時若測得的顆粒物的粒徑處在某個表觀粒徑段，則把該顆粒計入該徑段，其中，反復進行最后一步，直至測量結束。再依據原始粒徑分段生成測量報告，以彌補衍射誤差。與現有技術相比，本方法通過調低截止角，減少幾何消光系數誤差，由此增加的衍射誤差則通過數值計算進行補償，顯著提高測量精度。

技術研發人員：龔心瑀,駱君靜,張福根
受保護的技術使用者：珠海真幻科技有限公司
技術研發日：
技術公布日：2025/4/28
