本發明涉及針織物檢測，具體為一種針織物水洗色牢度檢測裝置。

背景技術：

1、針織物是指用織針將紗線構成線圈，再把線圈相互串套而成的織物，分為緯編和經編兩大類，廣泛應用于生產、生活的方方面面，針織物在印染工序中，清洗是必須的步驟，為了檢測針織物水洗色牢度是否合格，則需要使用到針織物水洗色牢度檢測裝置。

2、現有的針織物水洗色牢度檢測裝置在水洗針織物的過程中，一般通過旋轉來實現清洗的效果，但是在旋轉的過程中，針織物容易附著在清洗筒的內壁上，這樣會存在清洗死角的問題，從而導致清洗效果不夠全面均勻到位，這樣會影響檢測結果的精準度，針對上述問題，需要對現有的設備進行改進。

技術實現思路

1、本發明的目的在于提供一種針織物水洗色牢度檢測裝置，以解決上述背景技術中提出的現有的針織物水洗色牢度檢測裝置在水洗針織物的過程中，一般通過旋轉來實現清洗的效果，但是在旋轉的過程中，針織物容易附著在清洗筒的內壁上，這樣會存在清洗死角的問題，從而導致清洗效果不夠全面均勻到位，這樣會影響檢測結果的精準度的問題。

2、為實現上述目的，本發明提供如下技術方案：一種針織物水洗色牢度檢測裝置，包括檢測箱和鎖桿，所述檢測箱的底部固定有墊塊，所述檢測箱的頂部固定有控制面板，所述檢測箱的頂部開設有水槽，所述檢測箱的頂部轉動連接有頂蓋。

3、所述檢測箱內開設有凹槽，所述凹槽內固定有旋轉機構，所述旋轉機構包括馬達，所述馬達的輸出端與第一轉軸相連接，所述凹槽的內底部固定有支撐塊，所述支撐塊上貫穿有活動桿，所述活動桿的一端轉動連接有轉桿，所述水槽內轉動連接有第二轉軸，所述轉桿貫穿第二轉軸的一端，所述第二轉軸的外側固定有支撐框，所述支撐框的內側轉動連接有清洗筒，所述清洗筒的外端螺紋連接有封蓋。

4、優選的，所述檢測箱的一側固定有電動排水閥，且電動排水閥的頂部與水槽的底部相貫通。

5、優選的，所述第一轉軸的外側固定有轉盤，且轉盤的一側固定有擠壓環，所述第一轉軸的一端固定有齒輪。

6、優選的，所述活動桿與支撐塊之間為方形連接，所述轉桿與第二轉軸之間為方形連接。

7、優選的，所述第二轉軸的外側固定有齒圈，且齒圈嚙合連接在齒輪的底部。

8、優選的，所述轉桿的一側固定有移動塊，所述第二轉軸內開設有第一滑槽，所述移動塊滑動連接在第一滑槽內，且移動塊通過第一壓縮彈簧與第一滑槽的一內壁相連接。

9、優選的，所述移動塊的一側固定有移動桿，且移動桿的外側固定有連接架，所述第二轉軸內開設有第二滑槽，所述連接架貫穿第二滑槽并與反復壓油機構相連接，且反復壓油機構包括支架，所述連接架固定在連接架的一端，且支架的一側固定有活塞，所述活塞內部兩側對稱轉動連接有啟閉件，且啟閉件通過渦卷彈簧與活塞相連接。

10、優選的，所述第二轉軸內開設有油槽，所述活塞滑動連接在油槽內，所述支撐框的一側固定有支撐筒，且支撐筒的一側通過連接管道與油槽的一端相貫通，所述支撐筒內轉動連接有葉輪，且支撐筒的另一側通過回流管道與油槽的另一端相貫通。

11、優選的，所述清洗筒的兩內壁上對稱開設有卡槽，所述封蓋的兩側對稱開設有第三滑槽，所述鎖桿貫穿第三滑槽并卡合連接在卡槽內，且鎖桿的一端固定有按壓塊，所述按壓塊通過第二壓縮彈簧與封蓋相連接。

12、與現有技術相比，本發明的有益效果：

13、1、該針織物水洗色牢度檢測裝置，通過設置的水槽、清洗筒和封蓋的相互配合使用，能夠達到模擬高溫清洗的目的，清洗筒設置有九個，每個清洗筒內都可放置針織物和清洗液，向水槽內通水并利用其底部的電熱板加熱水之后可對針織物進行清洗，熱水可模擬高溫狀態下的針織物的清洗，電熱板的溫度可調，完成高溫清洗工作之后可打開封蓋并提取清洗筒內的液體進行檢測，由此檢測針織物水洗色牢度。

14、2、該針織物水洗色牢度檢測裝置，通過設置的第一轉軸、轉盤、擠壓環、齒輪、活動桿、轉桿、第二轉軸、移動塊、第一壓縮彈簧、移動桿、連接架、支架、活塞、啟閉件、支撐框、葉輪和清洗筒的相互配合使用，能夠達到均勻到位攪動清洗的目的，第一轉軸旋轉可帶動齒輪旋轉，從而帶動第二轉軸、所有的支撐框和清洗筒整體旋轉，同時轉盤和擠壓環旋轉，擠壓活動桿、轉桿、移動塊可在擠壓環的擠壓和第一壓縮彈簧的頂撐作用下左右來回移動，從而帶動移動桿、連接架、支架和活塞左右來回移動，活塞左移時，啟閉件自動關閉，活塞右移時，啟閉件自動打開，活塞左右移動可帶動葉輪反復旋轉，清洗筒反復翻轉，清洗筒隨著支撐框和第二轉軸整體旋轉的同時可獨立翻轉，使得模擬清洗工作更加均勻到位。

技術特征：

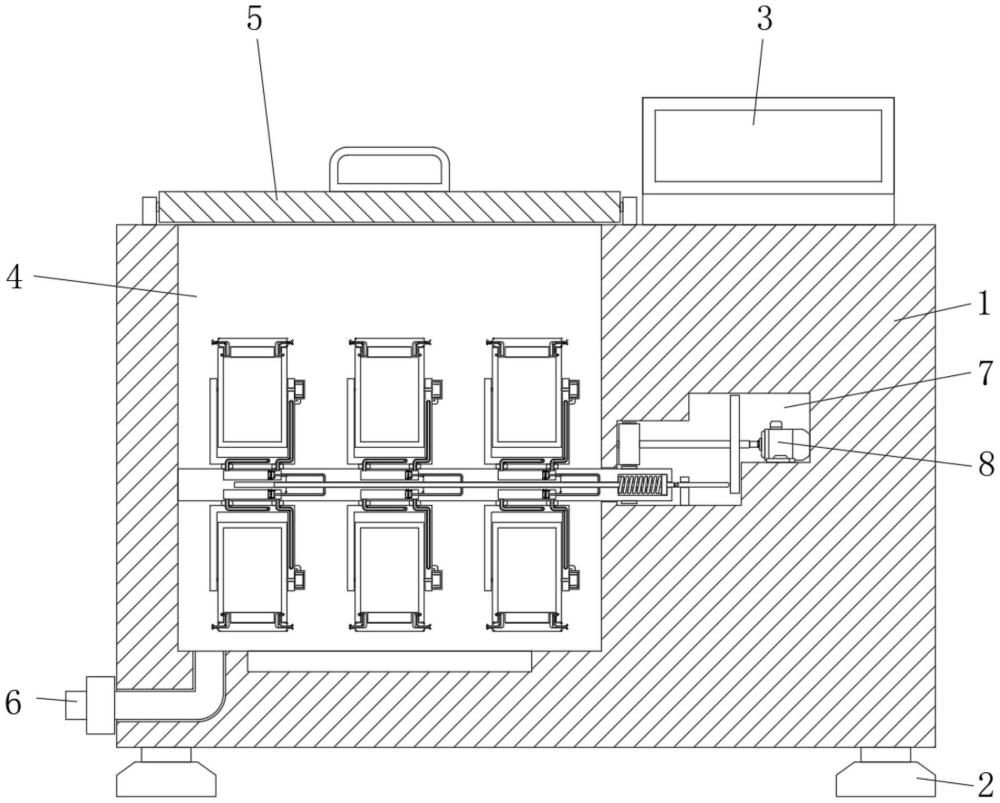

1.一種針織物水洗色牢度檢測裝置，包括檢測箱(1)和鎖桿(828)，其特征在于：所述檢測箱(1)的底部固定有墊塊(2)，所述檢測箱(1)的頂部固定有控制面板(3)，所述檢測箱(1)的頂部開設有水槽(4)，所述檢測箱(1)的頂部轉動連接有頂蓋(5)；

2.根據權利要求1所述的一種針織物水洗色牢度檢測裝置，其特征在于：所述檢測箱(1)的一側固定有電動排水閥(6)，且電動排水閥(6)的頂部與水槽(4)的底部相貫通。

3.根據權利要求1所述的一種針織物水洗色牢度檢測裝置，其特征在于：所述第一轉軸(802)的外側固定有轉盤(803)，且轉盤(803)的一側固定有擠壓環(804)，所述第一轉軸(802)的一端固定有齒輪(805)。

4.根據權利要求1所述的一種針織物水洗色牢度檢測裝置，其特征在于：所述活動桿(807)與支撐塊(806)之間為方形連接，所述轉桿(808)與第二轉軸(809)之間為方形連接。

5.根據權利要求1所述的一種針織物水洗色牢度檢測裝置，其特征在于：所述第二轉軸(809)的外側固定有齒圈(810)，且齒圈(810)嚙合連接在齒輪(805)的底部。

6.根據權利要求1所述的一種針織物水洗色牢度檢測裝置，其特征在于：所述轉桿(808)的一側固定有移動塊(811)，所述第二轉軸(809)內開設有第一滑槽(812)，所述移動塊(811)滑動連接在第一滑槽(812)內，且移動塊(811)通過第一壓縮彈簧(813)與第一滑槽(812)的一內壁相連接。

7.根據權利要求6所述的一種針織物水洗色牢度檢測裝置，其特征在于：所述移動塊(811)的一側固定有移動桿(814)，且移動桿(814)的外側固定有連接架(815)，所述第二轉軸(809)內開設有第二滑槽(816)，所述連接架(815)貫穿第二滑槽(816)并與反復壓油機構(817)相連接，且反復壓油機構(817)包括支架(8171)，所述連接架(815)固定在連接架(815)的一端，且支架(8171)的一側固定有活塞(8172)，所述活塞(8172)內部兩側對稱轉動連接有啟閉件(8173)，且啟閉件(8173)通過渦卷彈簧(8174)與活塞(8172)相連接。

8.根據權利要求7所述的一種針織物水洗色牢度檢測裝置，其特征在于：所述第二轉軸(809)內開設有油槽(818)，所述活塞(8172)滑動連接在油槽(818)內，所述支撐框(819)的一側固定有支撐筒(820)，且支撐筒(820)的一側通過連接管道(822)與油槽(818)的一端相貫通，所述支撐筒(820)內轉動連接有葉輪(821)，且支撐筒(820)的另一側通過回流管道(823)與油槽(818)的另一端相貫通。

9.根據權利要求1所述的一種針織物水洗色牢度檢測裝置，其特征在于：所述清洗筒(824)的兩內壁上對稱開設有卡槽(825)，所述封蓋(826)的兩側對稱開設有第三滑槽(827)，所述鎖桿(828)貫穿第三滑槽(827)并卡合連接在卡槽(825)內，且鎖桿(828)的一端固定有按壓塊(829)，所述按壓塊(829)通過第二壓縮彈簧(830)與封蓋(826)相連接。

技術總結
本發明涉及針織物檢測技術領域，本發明公開了一種針織物水洗色牢度檢測裝置，包括檢測箱和鎖桿，所述檢測箱的頂部轉動連接有頂蓋，所述檢測箱內開設有凹槽，所述凹槽內固定有旋轉機構，所述旋轉機構包括馬達，所述馬達的輸出端與第一轉軸相連接，所述凹槽的內底部固定有支撐塊，所述支撐塊上貫穿有活動桿，所述活動桿的一端轉動連接有轉桿，所述水槽內轉動連接有第二轉軸，所述轉桿貫穿第二轉軸的一端，所述第二轉軸的外側固定有支撐框，所述支撐框的內側轉動連接有清洗筒，所述清洗筒的外端螺紋連接有封蓋。該針織物水洗色牢度檢測裝置，清洗筒隨著支撐框和第二轉軸整體旋轉的同時可獨立翻轉，使得模擬清洗工作更加均勻到位。

技術研發人員：李高遠
受保護的技術使用者：廣州市東海鵬染整織造有限公司
技術研發日：
技術公布日：2025/4/28
