本發明涉及尺寸測量，更具體地說，它涉及一種閥體部件測量裝置。

背景技術：

1、請參閱圖10，其繪示了常規閥體的剖面結構示意圖，該待測閥體4上具有連接一側管路的右管口402、連接另一側管路的左管口403以及用于安裝閥芯的上管口401。

2、上管口401、右管口402及左管口403的內徑是體現待測閥體4尺寸的重要參數，對其進行測量用于確保閥體的適配性和性能，有助于確認閥體的尺寸是否符合設計規范，從而保證閥體的流體控制能力和密封性能，此外，精確的內徑測量也可以幫助檢測磨損或損壞，避免閥體在運行中出現泄漏或其他故障。

3、綜上，在閥體的生產過程中，對其上三個方向的端口的內徑測量是十分必要的。

4、在現有技術中，通過內徑量表對閥體的內徑進行測量，然而由于每一待測的閥體上三個端口的朝向不同，且相鄰的端口間夾角為90度，現有的測量裝置中，缺乏實現三個端口朝向轉換的實現方式，在測量不同朝向的端口時往往是通過手動改變內徑量表的方位實現，但改變內徑量表的方位時，這樣的方式難以調節精準，使得內徑量表在測量時不能夠保持筆直姿態壓入不同側的端口中，導致測量誤差較大，因此需要一定的改進。

技術實現思路

1、本發明提供一種閥體部件測量裝置，解決相關技術中測量儀器在對不同朝向的閥體端口內徑進行測量時難以實現精準轉換的技術問題。

2、本發明提供了一種閥體部件測量裝置，包括移動模組、內徑測量模組、閥體裝夾模組、姿態切換模組及連接臂，所述連接臂一端固定有豎置的內徑測量模組，另一端與移動模組的輸出端固定，通過移動模組輸出控制內徑測量模組進行上下移動及左右移動，所述姿態切換模組的輸出端上固定設置有閥體裝夾模組，所述待測閥體相對閥體裝夾模組可拆裝設置，待測閥體固定裝載到閥體裝夾模組上時，在姿態切換模組作用下，待測閥體的三個端口依次翻轉呈豎直向上姿態；

3、所述姿態切換模組包括底座、載板、第一驅動件及第二驅動件，所述底座的頂部開設有安置槽及通孔，所述載板的端部分別固定安裝有右柱頭及左柱頭，所述載板的中心處固定安裝有與第一驅動件配合的轉接頭，所述右柱頭及左柱頭與安置槽配合設置，所述第二驅動件與通孔配合設置，在第二驅動件作用下，右柱頭及左柱頭依次被封閉在安置槽中；

4、所述安置槽呈半圓弧狀，所述右柱頭及左柱頭均呈規則的圓柱狀。

5、作為本發明進一步的方案：所述待測閥體的三個端口分別為上管口、右管口及左管口，載板與底座平行放置時，所述待測閥體的上管口呈豎直向上姿態，進行姿態切換時，當通過第二驅動件將右柱頭封閉在安置槽中時，左柱頭上方不受阻擋限制，此時啟動第一驅動件，載板以右柱頭為圓心進行90度翻轉，翻轉后待測閥體的左管口呈豎直向上姿態，再次進行姿態切換時，當通過第二驅動件將左柱頭封閉在安置槽中，右柱頭上方不受阻擋限制，此時啟動第一驅動件，載板以左柱頭為圓心進行90度翻轉，翻轉后待測閥體的右管口呈豎直向上姿態。

6、作為本發明進一步的方案：所述姿態切換模組驅使待測閥體的上管口、右管口及左管口分別切換到豎置向上姿態時，移動模組驅使內徑測量模組左右移動，使得內徑測量模組與上管口、右管口及左管口依次保持中心對齊。

7、作為本發明進一步的方案：所述第二驅動件包括氣缸、導桿、右封閉架及左封閉架，所述底座一側設置有氣缸，所述底座中滑動設置有導桿，所述導桿與氣缸的輸出端固定連接，所述導桿一端固定設置有右封閉架，另一端固定設置有左封閉架，所述右封閉架與右柱頭一側的通孔滑動配合，所述左封閉架與左柱頭一側的通孔滑動配合。

8、作為本發明進一步的方案：所述載板與底座平行放置時，所述右柱頭及左柱頭的最高點與右封閉架及左封閉架的底面齊平。

9、作為本發明進一步的方案：所述第一驅動件包括電機、端塊、轉軸、第一連桿及第二連桿，所述底座一側固定設置有電機，所述電機的延長線上對稱地設置有端塊，所述端塊間轉動安裝有轉軸，所述轉軸的端部與電機的輸出端固定連接，所述轉軸上固定設置有第一連桿，所述第一連桿的端部與轉接頭間鉸接設置有第二連桿。

10、作為本發明進一步的方案：所述移動模組包括第一基座、第一導軌、第一絲桿件、第二基座、第二導軌及第二絲桿件，所述第一基座上對稱地固定設置有第一導軌，所述第一基座上安裝有第一絲桿件，所述第一導軌上滑動設置有第二基座，所述第二基座與第一絲桿件輸出端配合設置，在第一絲桿件驅動下，第二基座相對第一導軌上下滑移，所述第二基座上對稱地固定設置有第二導軌，所述第二導軌上滑動設置有連接臂，所述第二基座上安裝有第二絲桿件，所述第二絲桿件輸出端與連接臂配合設置，在第二絲桿件驅動下，所述連接臂相對第二導軌左右滑移。

11、作為本發明進一步的方案：所述連接臂的端部固定安裝有套管，所述套管固定套接在內徑測量模組外側。

12、作為本發明進一步的方案：所述內徑測量模組包括桿體、測頭、表頭、觸桿及傳動件，所述桿體一端安裝測頭，另一端安裝表頭，所述測頭上彈性連接有觸桿，且觸桿與表頭間配合設置有傳動件，內徑測量模組在使用時，將桿體豎直壓入待測的端口中，觸桿受到端口內壁的擠壓向測頭中縮回，觸桿的移動通過傳動件轉換成表頭中指針的旋轉，從而在表頭上反映一定的讀數。

13、作為本發明進一步的方案：所述閥體裝夾模組包括固定夾頭、滑軌、活動夾頭、電推桿、牽引板及連接桿，所述固定夾頭、滑軌及電推桿固定設置在載板上，所述滑軌上滑動設置有活動夾頭，所述電推桿的輸出端上固定設置有牽引板，所述牽引板與活動夾頭間固定設置有連接桿，所述連接桿與固定夾頭滑動穿插。

14、本發明的有益效果在于：

15、本發明中進行待測閥體的放置姿態切換時，當通過第二驅動件將右柱頭封閉在安置槽中時，左柱頭上方不受阻擋限制，此時啟動第一驅動件，載板以右柱頭為圓心進行90度翻轉，翻轉后待測閥體的左管口呈豎直向上姿態，再次進行姿態切換時，當通過第二驅動件將左柱頭封閉在安置槽中，右柱頭上方不受阻擋限制，此時啟動第一驅動件，載板以左柱頭為圓心進行90度翻轉，翻轉后待測閥體的右管口呈豎直向上姿態，從而提供了一種高準確度的待測閥體的端口朝向轉換方式，再輔以移動模組施加的水平位置調節作用，在不改變內徑量表的測量動作方式時就能實現不同朝向的端口內徑測量，有效降低了測量誤差。

16、本發明在具體的姿態切換實現結構中，進行兩個方向的翻轉時，即分別以右柱頭及左柱頭作為支點，整個第一驅動件中，動作的形式是保持一致的，也就是說，在實現不同方向的翻轉時，只需控制第二驅動件中氣缸的伸長或縮回，第一驅動件仍保持同樣的轉動輸出方向和幅度，從而優化了在進行姿態切換時的控制邏輯，實施起來更加簡便。

技術特征：

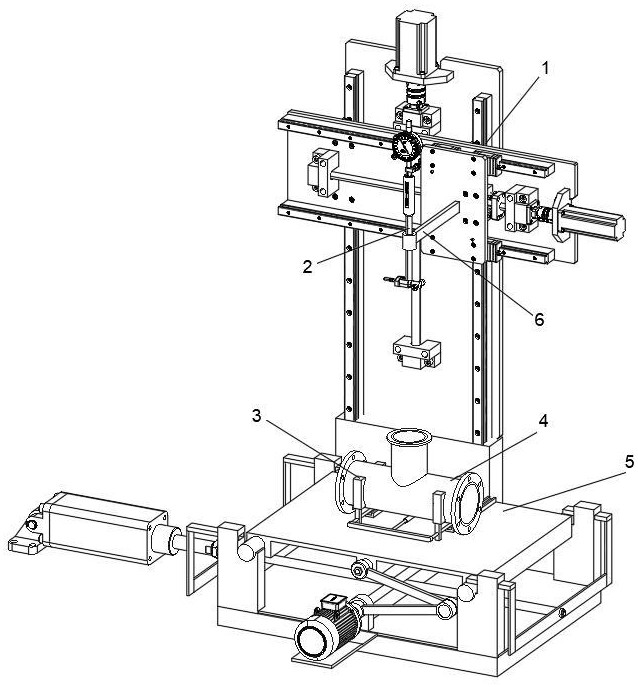

1.一種閥體部件測量裝置，對待測閥體（4）的三個端口進行內徑測量，其特征在于，包括移動模組（1）、內徑測量模組（2）、閥體裝夾模組（3）、姿態切換模組（5）及連接臂（6），所述連接臂（6）一端固定有豎置的內徑測量模組（2），另一端與移動模組（1）的輸出端固定，通過移動模組（1）輸出控制內徑測量模組（2）進行上下移動及左右移動，所述姿態切換模組（5）的輸出端上固定設置有閥體裝夾模組（3），所述待測閥體（4）相對閥體裝夾模組（3）可拆裝設置，待測閥體（4）固定裝載到閥體裝夾模組（3）上時，在姿態切換模組（5）作用下，待測閥體（4）的三個端口依次翻轉呈豎直向上姿態；

2.根據權利要求1所述的一種閥體部件測量裝置，其特征在于，所述待測閥體（4）的三個端口分別為上管口（401）、右管口（402）及左管口（403），載板（52）與底座（51）平行放置時，所述待測閥體（4）的上管口（401）呈豎直向上姿態，進行姿態切換時，當通過第二驅動件（54）將右柱頭（521）封閉在安置槽（511）中時，左柱頭（523）上方不受阻擋限制，此時啟動第一驅動件（53），載板（52）以右柱頭（521）為圓心進行90度翻轉，翻轉后待測閥體（4）的左管口（403）呈豎直向上姿態，再次進行姿態切換時，當通過第二驅動件（54）將左柱頭（523）封閉在安置槽（511）中，右柱頭（521）上方不受阻擋限制，此時啟動第一驅動件（53），載板（52）以左柱頭（523）為圓心進行90度翻轉，翻轉后待測閥體（4）的右管口（402）呈豎直向上姿態。

3.根據權利要求1所述的一種閥體部件測量裝置，其特征在于，所述姿態切換模組（5）驅使待測閥體（4）的上管口（401）、右管口（402）及左管口（403）分別切換到豎置向上姿態時，移動模組（1）驅使內徑測量模組（2）左右移動，使得內徑測量模組（2）與上管口（401）、右管口（402）及左管口（403）依次保持中心對齊。

4.根據權利要求1所述的一種閥體部件測量裝置，其特征在于，所述第二驅動件（54）包括氣缸（541）、導桿（542）、右封閉架（543）及左封閉架（544），所述底座（51）一側設置有氣缸（541），所述底座（51）中滑動設置有導桿（542），所述導桿（542）與氣缸（541）的輸出端固定連接，所述導桿（542）一端固定設置有右封閉架（543），另一端固定設置有左封閉架（544），所述右封閉架（543）與右柱頭（521）一側的通孔（512）滑動配合，所述左封閉架（544）與左柱頭（523）一側的通孔（512）滑動配合。

5.根據權利要求4所述的一種閥體部件測量裝置，其特征在于，所述載板（52）與底座（51）平行放置時，所述右柱頭（521）及左柱頭（523）的最高點與右封閉架（543）及左封閉架（544）的底面齊平。

6.根據權利要求1所述的一種閥體部件測量裝置，其特征在于，所述第一驅動件（53）包括電機（531）、端塊（532）、轉軸（533）、第一連桿（534）及第二連桿（535），所述底座（51）一側固定設置有電機（531），所述電機（531）的延長線上對稱地設置有端塊（532），所述端塊（532）間轉動安裝有轉軸（533），所述轉軸（533）的端部與電機（531）的輸出端固定連接，所述轉軸（533）上固定設置有第一連桿（534），所述第一連桿（534）的端部與轉接頭（522）間鉸接設置有第二連桿（535）。

7.根據權利要求1所述的一種閥體部件測量裝置，其特征在于，所述移動模組（1）包括第一基座（11）、第一導軌（12）、第一絲桿件（13）、第二基座（14）、第二導軌（15）及第二絲桿件（16），所述第一基座（11）上對稱地固定設置有第一導軌（12），所述第一基座（11）上安裝有第一絲桿件（13），所述第一導軌（12）上滑動設置有第二基座（14），所述第二基座（14）與第一絲桿件（13）輸出端配合設置，在第一絲桿件（13）驅動下，第二基座（14）相對第一導軌（12）上下滑移，所述第二基座（14）上對稱地固定設置有第二導軌（15），所述第二導軌（15）上滑動設置有連接臂（6），所述第二基座（14）上安裝有第二絲桿件（16），所述第二絲桿件（16）輸出端與連接臂（6）配合設置，在第二絲桿件（16）驅動下，所述連接臂（6）相對第二導軌（15）左右滑移。

8.根據權利要求1所述的一種閥體部件測量裝置，其特征在于，所述連接臂（6）的端部固定安裝有套管（60），所述套管（60）固定套接在內徑測量模組（2）外側。

9.根據權利要求1所述的一種閥體部件測量裝置，其特征在于，所述內徑測量模組（2）包括桿體（201）、測頭（202）、表頭（203）、觸桿（204）及傳動件（205），所述桿體（201）一端安裝測頭（202），另一端安裝表頭（203），所述測頭（202）上彈性連接有觸桿（204），且觸桿（204）與表頭（203）間配合設置有傳動件（205），內徑測量模組（2）在使用時，將桿體（201）豎直壓入待測的端口中，觸桿（204）受到端口內壁的擠壓向測頭（202）中縮回，觸桿（204）的移動通過傳動件（205）轉換成表頭（203）中指針的旋轉，從而在表頭（203）上反映一定的讀數。

10.根據權利要求1所述的一種閥體部件測量裝置，其特征在于，所述閥體裝夾模組（3）包括固定夾頭（31）、滑軌（32）、活動夾頭（33）、電推桿（34）、牽引板（35）及連接桿（36），所述固定夾頭（31）、滑軌（32）及電推桿（34）固定設置在載板（52）上，所述滑軌（32）上滑動設置有活動夾頭（33），所述電推桿（34）的輸出端上固定設置有牽引板（35），所述牽引板（35）與活動夾頭（33）間固定設置有連接桿（36），所述連接桿（36）與固定夾頭（31）滑動穿插。

技術總結
本發明涉及尺寸測量技術領域，公開了一種閥體部件測量裝置，包括移動模組、內徑測量模組、閥體裝夾模組、姿態切換模組及連接臂，連接臂一端固定有豎置的內徑測量模組，另一端與移動模組的輸出端固定，通過移動模組輸出控制內徑測量模組進行上下移動及左右移動，姿態切換模組的輸出端上固定設置有閥體裝夾模組，待測閥體相對閥體裝夾模組可拆裝設置，待測閥體固定裝載到閥體裝夾模組上時，在姿態切換模組作用下，待測閥體的三個端口依次翻轉呈豎直向上姿態，本發明提供了一種高準確度的待測閥體的端口朝向轉換方式，再輔以移動模組施加的水平位置調節作用，在不改變內徑量表的測量動作方式時就能實現不同朝向的端口內徑測量，有效降低了測量誤差。

技術研發人員：李恒培,范興勇,李恒賓,李貴帥
受保護的技術使用者：山東陽谷萬德豪閥業有限公司
技術研發日：
技術公布日：2025/4/28
