本發明涉及鹽巖溶腔探測裝置，特別是涉及一種地下深部水平型鹽巖溶腔形貌探測裝置及方法。

背景技術：

1、目前我國是世界上第一大碳排放國，為了能夠在2060年實現碳中和目標，一直在大力推廣風能、太陽能、天然氣等清潔能源的使用。但太陽能和風能受季節、天氣、晝夜變化等因素的影響，本身還需要配套的儲能系統才能實現發電并網和自我調峰，而天然氣主要依靠對外進口。因此，為了解決新型能源的儲能問題，同時保障傳統能源儲備安全，地下儲氣庫的建設工作刻不容緩。

2、鹽巖由于具有較低的滲透性、較好的流變性、一定的損傷自愈合能力，成為國際公認的理想能源儲備場所。我國的鹽巖資源豐富且分布廣泛，已探明的地質儲量超過44500億噸，埋深從數十米到四千米不等，具有建設能源地下儲庫的良好地質條件。為了加快地下鹽巖儲庫建設，將傳統單井對流建腔方式改為雙井對流方式，并充分利用開采鹽礦后遺留下來的大型水平鹽巖溶腔作為儲氣庫。不論是新建水平型溶腔還是水平型鹽巖老腔，在作為儲庫之前必須先探測其形貌，才能判斷其穩定性和經濟性，最終給出是否可以充當儲氣庫的結論。但目前的測腔裝置只能實現垂直型腔體形貌測量，水平型腔體形貌測量還在探索階段。

3、因此，本領域亟需一種水平型鹽巖溶腔形貌探測裝置，以實現水平型鹽巖溶腔形貌的探測測量。

技術實現思路

1、本發明的目的是提供一種地下深部水平型鹽巖溶腔形貌探測裝置及方法，以解決上述現有技術存在的問題，能夠?qū)崿F(xiàn)水平型鹽巖溶腔形貌的探測測量。

2、為實現上述目的，本發明提供了如下方案：

3、本發明提供一種地下深部水平型鹽巖溶腔形貌探測裝置，包括探測器和地面監控系統，所述地面監控系統通過光纜與所述探測器連接并進行通信；

4、所述地面監控系統包括地面中控臺和監視器，所述地面中控臺上設有視頻接口，所述地面中控臺通過所述視頻接口與所述監視器連接；

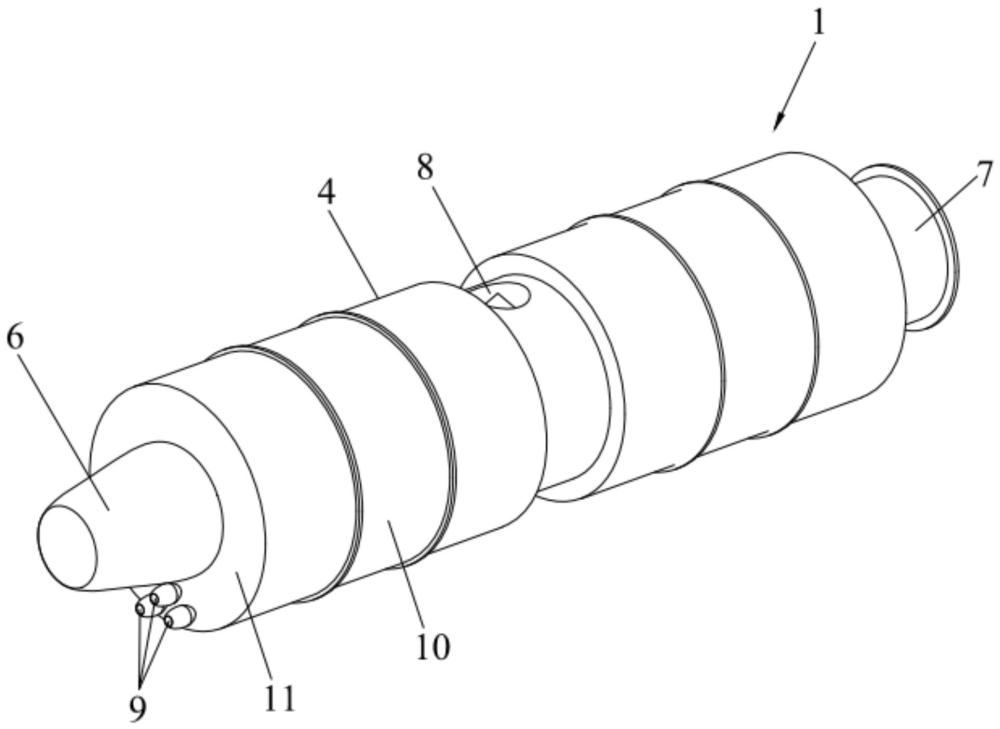

5、所述探測器包括艙體、推進系統、電池組、控制系統、聲吶探測儀、定位系統和避障系統；所述推進系統包括安裝在所述艙體上的水平三維矢量推進器和垂直推進器；所述電池組和所述控制系統安裝于所述艙體內，所述電池組為所述推進系統、所述控制系統、所述聲吶探測儀、所述定位系統和所述避障系統供電；所述聲吶探測儀安裝于所述艙體的前端；所述定位系統包括所述聲吶探測儀、陀螺儀、深度計和多普勒測速儀，所述陀螺儀和所述深度計設置于所述艙體內，所述多普勒測速儀設置在所述艙體的底部；所述避障系統包括紅外測距傳感器，所述紅外測距傳感器安裝于所述艙體的前端；所述推進系統、所述聲吶探測儀、所述定位系統和所述避障系統分別與所述控制系統信號連接。

6、在一實施方式中，所述艙體包括鋁合金圓柱空心筒和固定于所述鋁合金圓柱空心筒前后兩端的密封蓋，所述艙體內部固定設有框架，所述電池組和所述控制系統安裝于所述框架上。

7、在一實施方式中，所述密封蓋焊接固定于所述鋁合金圓柱空心筒上，所述密封蓋上預留有線路孔，所述線路孔中線路采用密封圈與所述密封蓋密封。

8、在一實施方式中，所述鋁合金圓柱空心筒外部設有防水防腐蝕涂層，所述框架為聚丙烯材料。

9、在一實施方式中，所述鋁合金圓柱空心筒的外徑為120mm，長度為1.2m，壁厚為12mm。

10、在一實施方式中，所述艙體的前端兩側和中部各安裝有一個所述紅外測距傳感器。

11、在一實施方式中，所述控制系統包括主控板和與所述主控板信號連接的動力模塊、供電模塊、避障模塊、測量模塊、定位模塊和數據存儲模塊。

12、在一實施方式中，所述電池組采用鋰電池組。

13、在一實施方式中，所述聲吶探測儀的最大工作壓力為40mpa，最大工作溫度為100℃。

14、本發明還提供一種地下深部水平型鹽巖溶腔形貌探測方法，基于以上所述的地下深部水平型鹽巖溶腔形貌探測裝置，包括以下步驟：

15、s1：根據鹽礦開采和造腔地質資料，選擇要探測的水平型鹽巖溶腔；

16、s2：對水平型鹽巖溶腔的豎井進行修井工作，并將水平型鹽巖溶腔注滿水，保證所述探測器能夠順利下放、腔內行走和回收；

17、s3：將所述探測器從豎井中下放，下放過程中打開所述地面監控系統和所述定位系統，實時監測下放位置；

18、s4：所述探測器下放到水平型鹽巖溶腔后，打開所述推進系統、所述聲吶探測儀和所述避障系統，所述探測器在水平型鹽巖溶腔行進時，利用所述聲吶探測儀掃描水平溶腔形貌，通過所述光纜將實時探測數據傳輸?shù)剿龅孛嬷锌嘏_(tái)，進行三維重構，得到溶腔形貌；

19、s5：完成探測之后，關閉所述聲吶探測儀，利用步驟s4得到的水平溶腔形貌圖和所述定位系統的數據，規劃最佳返回路徑，通過所述地面中控臺下達指令，控制所述探測器返回到豎井處；

20、s6：通過所述地面中控臺分配所述推進系統的動力，調整所述探測器的姿態，使所述探測器與豎井方向平行，利用所述光纜將所述探測器從豎井中取出。

21、s7：將所述地面中控臺中儲存的信息進行處理分析，獲得水平型鹽巖溶腔的形狀尺寸和容積，探測工作完成。

22、本發明相對于現有技術取得了以下技術效果：

23、本發明通過豎井將探測器下放到水平型鹽巖溶腔，根據探測器中的定位系統反饋?zhàn)约旱奈恢茫猛七M(jìn)系統實現探測器在溶腔中的自由行走，并通過避障系統和聲吶探測儀完成自動避障及腔體形貌掃描，探測掃描數據由光纜傳輸?shù)降孛嬷锌嘏_(tái)，進行三維重構，得到溶腔形貌，將地面中控臺中儲存的信息進行處理分析，獲得水平型鹽巖溶腔的形狀尺寸和容積，實現水平型鹽巖溶腔形貌的探測測量。

技術特征：

1.一種地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：包括探測器和地面監控系統，所述地面監控系統通過光纜與所述探測器連接并進行通信；

2.根據權利要求1所述的地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：所述艙體包括鋁合金圓柱空心筒和固定于所述鋁合金圓柱空心筒前后兩端的密封蓋，所述艙體內部固定設有框架，所述電池組和所述控制系統安裝于所述框架上。

3.根據權利要求2所述的地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：所述密封蓋焊接固定于所述鋁合金圓柱空心筒上，所述密封蓋上預留有線路孔，所述線路孔中線路采用密封圈與所述密封蓋密封。

4.根據權利要求2所述的地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：所述鋁合金圓柱空心筒外部設有防水防腐蝕涂層，所述框架為聚丙烯材料。

5.根據權利要求2所述的地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：所述鋁合金圓柱空心筒的外徑為120mm，長度為1.2m，壁厚為12mm。

6.根據權利要求1所述的地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：所述艙體的前端兩側和中部各安裝有一個所述紅外測距傳感器。

7.根據權利要求1所述的地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：所述控制系統包括主控板和與所述主控板信號連接的動力模塊、供電模塊、避障模塊、測量模塊、定位模塊和數據存儲模塊。

8.根據權利要求1所述的地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：所述電池組采用鋰電池組。

9.根據權利要求1所述的地下深部水平型鹽巖溶腔形貌探測裝置，其特征在于：所述聲吶探測儀的最大工作壓力為40mpa，最大工作溫度為100℃。

10.一種地下深部水平型鹽巖溶腔形貌探測方法，其特征在于，基于權利要求1~9中任一項所述的地下深部水平型鹽巖溶腔形貌探測裝置，包括以下步驟：

技術總結
本發明公開了一種地下深部水平型鹽巖溶腔形貌探測裝置及方法，涉及鹽巖溶腔探測裝置技術領域，探測裝置包括探測器和地面監控系統，地面監控系統通過光纜與探測器連接并進行通信；地面監控系統包括地面中控臺和監視器，地面中控臺通過視頻接口與監視器連接；探測器包括艙體、推進系統、電池組、控制系統、聲吶探測儀、定位系統和避障系統；電池組和控制系統安裝于艙體內；聲吶探測儀安裝于艙體的前端；定位系統包括聲吶探測儀、陀螺儀、深度計和多普勒測速儀；避障系統包括紅外測距傳感器，紅外測距傳感器安裝于艙體的前端；推進系統、聲吶探測儀、定位系統和避障系統分別與控制系統信號連接。本發明能夠?qū)崿F(xiàn)水平型鹽巖溶腔形貌的探測測量。

技術研發人員：張勝利,梁衛國,肖寧,向祖依,徐素國,李靜
受保護的技術使用者：太原理工大學
技術研發日：
技術公布日：2025/4/28
