本發明涉及基于道路檢測，具體涉及一種自適應斜坡道路的車載式標志逆反射系數檢測方法及系統。

背景技術：

1、交通標志牌逆反射系數是衡量交通標志牌安全性能、識讀性能的關鍵評價標準。道路交通標志的有效識讀距離是有限的，因此，標志表面的逆反射材料的逆反射能力越強，更能提高標志亮度，優化標志認識，改善視距。

2、在一般的車載式標志逆反射系數檢測系統中，當檢測系統處于部分特殊道路場景時，受限于外部物理?xiàng)l件，導致檢測效果欠佳。例如，一般的車載式實現方式中上方標志檢測模組是按照固定的角度安裝光源和相機，當檢測車行駛于坡度較大的陡坡時(包括上坡和下坡)，光源的光軸無法與標志牌的逆反射體軸形成交點，甚至有可能會偏離出標志牌，導致光源的光斑區域無法有效照射到標志牌上或?qū)е孪鄼C(jī)無法拍攝到標志牌的有效檢測區域，無法滿足對標志牌進行有效測量的條件，從而可能造成對標志牌的錯誤測量或?qū)е聦?duì)標志牌的漏檢。

技術實現思路

1、本發明的目的在于提供一種自適應斜坡道路的車載式標志逆反射系數檢測方法及系統，當車輛行駛于道路不平整、道路傾角大的復雜路況時，檢測條件受限時，根據傾角傳感器計算道路傾角，并在車輛行駛過程中實時調整檢測模組的光源光軸的入射角，從而不影響檢測模組的檢測精度。

2、為實現上述目的，本技術提供以下方案：

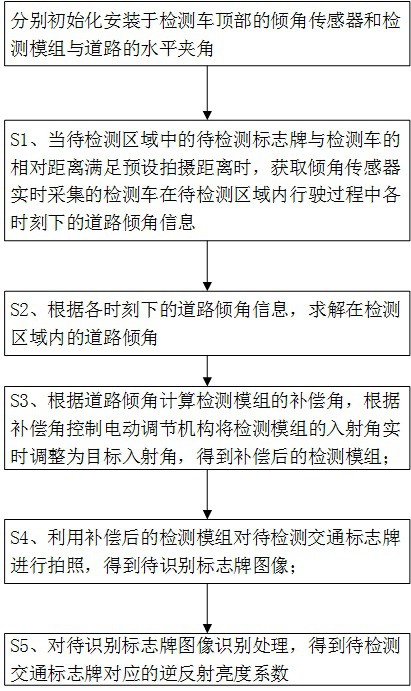

3、第一方面，本技術提供一種自適應斜坡道路的車載式標志逆反射系數檢測方法，分別初始化安裝于檢測車頂部的傾角傳感器、檢測模組與道路的水平夾角，當檢測車在待檢測區域的道路上行駛過程中，包括以下步驟：

4、s1、當待檢測區域中的待檢測標志牌與檢測車的相對距離滿足預設拍攝距離時，獲取傾角傳感器實時采集的檢測車在待檢測區域內行駛過程中各時刻下的道路傾角信息；

5、s2、根據各時刻下的道路傾角信息，求解在檢測區域內的道路傾角；

6、s3、根據道路傾角計算檢測模組的補償角，根據補償角控制電動調節結構將檢測模組的入射角實時調整為目標入射角，得到補償后的檢測模組；

7、s4、利用補償后的檢測模組對待檢測交通標志牌進行拍照，得到待識別標志牌圖像；

8、s5、對待識別標志牌圖像識別處理，得到待檢測交通標志牌對應的逆反射亮度系數。

9、在一些具體實施方案中，初始化傾角傳感器、檢測模組與道路的水平夾角的過程為：

10、在檢測車靜止?fàn)顟B(tài)下，將檢測車上水平安裝的傾角傳感器的安裝角度調整為與道路平行，同時將入射角調整為目標入射角，所述入射角為檢測車頂部檢測模組的光源光軸與道路上方待檢測交通標志牌與道路平行的逆反射體軸之間的夾角。

11、在一些具體實施方案中，道路傾角信息包括俯仰角測量值，步驟s2的具體過程包括：

12、s21、設置道路傾角信息的取樣周期，將每次取樣周期內采集到的n個俯仰角測量值存儲到一個采集數據集合中，記為x?(x1，…，xn);

13、s22、使用一階濾波器對采集數據集合中的各個俯仰角測量值進行一次濾波處理，得到n個預處理數據；

14、s23、利用學生化殘差對n個預處理數據再次進行篩選，去除偏差過大的異常值后將剩下數據求平均值，得到道路傾角的最優估計值，將道路傾角的最優估計值作為檢測車在當前待檢測區域內的道路傾角。

15、在一些具體實施方案中，步驟s22中一次濾波處理的具體過程為：

16、將采集數據集合中的俯仰角測量值按照采集時刻依次輸入一階濾波器中進行預處理，預處理過程為將當前采集時刻的俯仰角測量值和上一采集時刻經過一階濾波器濾波后輸出的濾波輸出值進行加權，得到當前采集時刻的濾波輸出值，將各采集時刻的濾波輸出值作為預處理數據；

17、一階濾波器的計算方法為：

18、

19、其中，α表示濾波系數，表示當前采集時刻的俯仰角測量值，表示上一采集時刻的濾波輸出值，表示當前采集時刻的濾波輸出值。

20、在一些具體實施方案中，步驟s23的具體過程為：

21、s231、計算n個預處理數據的平均值及每個預處理數據對應的殘差；

22、s232、根據每個預處理數據的殘差，計算n個預處理數據的標準差；

23、s233、根據標準差和每個預處理數據的殘差，計算每個預處理數據對應的學生化殘差；

24、s234、遍歷n個預處理數據，分別判斷每個預處理數據對應的學生化殘差是否超過預設閾值，若是，則將該預處理數據去除，若否則另存到道路傾角數據集中；

25、s235、對道路傾角數據集中的數據求平均值，得到道路傾角的最優估計值。

26、在一些具體實施方案中，電動調節結構用于帶動光源光軸移動，步驟s3的具體過程為：

27、s31、根據補償角與目標入射角之和，得到檢測模組的光源光軸與水平面的實際夾角；

28、s32、將實際夾角和目標入射角輸入到建立的電動調節結構行進距離與道路傾角之間的運動關系數學模型中，計算得到電動調節結構移動距離a；

29、s33、根據道路傾角判斷檢測車行駛的坡道方向，根據坡道方向和移動距離a，控制電動調節結構調整光源光軸的入射角為目標入射角。

30、在一些具體實施方案中，電動調節結構包括帶絲桿的步進電機，以及隨著絲桿運動并帶動光源光軸移動的滑塊，步驟s32中運動關系數學模型為：

31、

32、其中，l表示安裝方向與光源光軸平行的光源安裝板長度，ω表示實際夾角，β表示目標入射角，表示滑塊截面的最小銳角。

33、在一些具體實施方案中，步驟s33中，根據道路傾角判斷檢測車行駛的坡道方向的過程為：

34、當?shù)缆穬A角為正值時，坡道方向?yàn)樯掀?，?dāng)?shù)缆穬A角為負值時，坡道方向?yàn)橄缕拢?dāng)檢測車行駛于上坡時，絲桿帶動滑塊朝檢測車行駛方向向前移動距離a，當檢測車行駛于下坡時，絲桿帶動滑塊朝背向檢測車行駛方向向后移動距離a。

35、第二方面，本技術提供一種自適應斜坡道路的車載式標志逆反射系數檢測系統，包括分別與控制模組通信連接的觀測模組、檢測模組、傾角傳感器以及用于調節檢測模組的入射角的電動調節結構，其中，

36、觀測模組包括相機和雷達，相機和雷達的光軸平行于檢測車的長度方向安裝于檢測車頂用于拍攝待檢測區域圖像；

37、檢測模組包括檢測相機、照明用的光源以及用于固定檢測相機和光源的安裝支架，將光源的光軸與待檢測交通標志牌的逆反射體軸之間的夾角調整為目標入射角；

38、傾角傳感器水平安裝于檢測車頂部，用于測量檢測車行駛道路上時在任意時刻的道路傾角信息；

39、電動調節結構安裝于檢測車頂部行李架上并與安裝支架活動連接，用于受控制模組的控制帶動安裝支架運動，使光源的光軸能與待檢測交通標志牌的逆反射體軸之間的入射角保持不變；

40、控制模組用于執行第一方面所述的一種自適應斜坡道路的車載式標志逆反射系數檢測方法。

41、在一些具體實施方案中，電動調節結構包括帶絲桿和編碼器的步進電機，檢測車頂部固定絲桿導軌，絲桿導軌上安裝有楔形滑塊，楔形滑塊的截面是銳角為σ的等腰直角三角形，絲桿轉動帶動楔形滑塊沿絲桿導軌往復移動，楔形滑塊通過軸承與安裝支架一端相連，進而抬升或降低光源光軸的入射角。

42、本技術的發明構思為：

43、當車輛行駛在道路不平整、道路傾角大的復雜路況時，很可能導致檢測模組的光源光軸無法與交通標志牌的逆反射體軸形成交點，甚至偏離出標志牌，從而無法滿足對標志牌的有效拍攝，影響標志牌的逆反射系數的檢測。因此在使用車載式逆反射系數檢測時要求當檢測車行駛于直線道路上，行駛到拍攝點時，檢測車上方的檢測模組的光源光軸和標志牌的逆反射體軸之間的夾角必須成特定角度，此夾角稱為入射角β，并且入射角需要保持不變，β絕對值為4度。而觀測角α(光源光軸與相機光軸間的夾角)在安裝時由光源和相機間的安裝夾角確定，觀測角為0.2度。

44、因此，本技術為了實現入射角保持不變，滿足檢測模組的檢測要求，當檢測車行駛于待檢測道路上時，由傾角傳感器計算出檢測車當前行駛道路坡度的道路傾角，若道路傾角超過設定閾值，驅動電動調節結構抬升上方檢測模組補償相應的傾角，使光源的光軸始終能和標志牌的逆反射體軸存在交點，且他們間構成的入射角β的絕對值始終保持4度。

45、本發明相比于現有技術的有益效果：

46、本發明考慮到檢測車在行駛過程中道路坡度會經常變化而導致標志逆反射系數測量的條件不一致，基于傾角傳感器對道路傾角的測量，能實時調整檢測模組與標志牌逆反射體軸間的角度，保證拍攝條件的一致性，減小對標志牌的錯誤檢測和漏檢，提升了對標志檢測的全面性和對不同復雜工況的適應性；針對檢測車在道路不平整、道路傾角大的復雜路況下仍能保持檢測的有效性與準確性。

47、本發明適應高車速、大斜坡，測量頻率高，調節速度快，實時性好，適應連續坡段。且在檢測過程中實時調整入射角，無需減速或停車，不影響檢測。提出利用一階低通濾波器和學生化殘差進行數據清洗，有效避免測量偏差與跳變錯誤。
