本發明涉及閥門測試，具體涉及一種真空閥門的測試工裝。

背景技術：

1、在真空系統中，需要使用閥門來控制氣體的流動，起到控制流量、調節壓力亦或隔離的作用，進而以實現系統的控制和操作。研發人員在設計過程中對閥門的結構、參數不斷修改，然后將設計后的閥門安裝到測試平臺進行跑合測試，檢測其相關參數是否滿足工作要求，比如閥門的密封性、開啟速度、響應速度等。

2、市面上的真空閥除常規的長管真空閥外，還具有多種角度的真空閥，如直角真空閥、銳角真空閥和鈍角真空閥，而現有技術中的真空閥門測試工裝具有一定的單一性和局限性，不能適用于各種角度的真空閥的測試，因此，根據現有情況應該作出相應的改進以解決上述問題。

技術實現思路

1、本發明的目的在于提供一種真空閥門的測試工裝，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本發明所采用的技術方案是：

3、一種真空閥門的測試工裝，包括檢測氣路設備，所述檢測氣路設備包括供氣單元，所述供氣單元通過管道連接有多個檢測氣路裝置，所述檢測氣路裝置包括供氣機構、定位機構和真空機構，且所述定位機構一端與供氣機構固定連接，另一端與所述真空機構固定連接，所述供氣機構、定位機構和真空機構之間均通過管道相互連通；

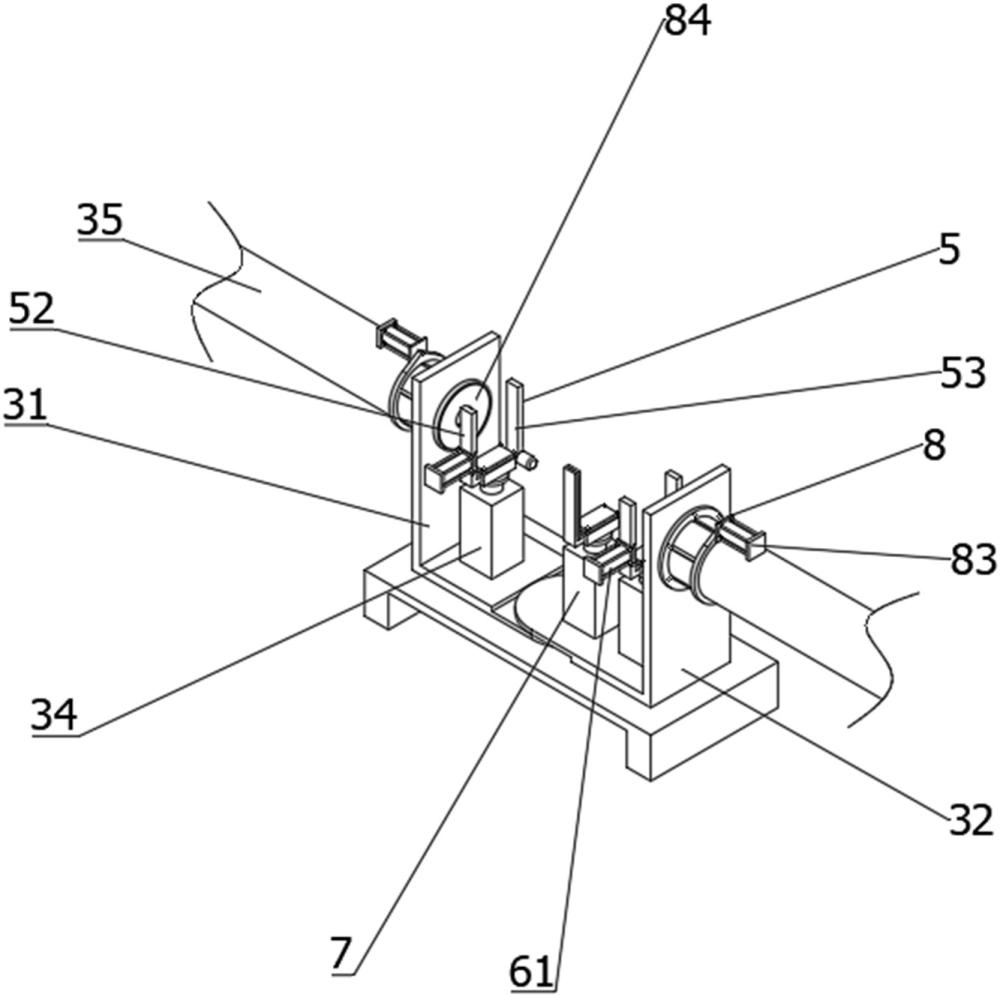

4、所述定位機構包括底座，所述底座頂部固定安裝有第一直角座，所述第一直角座的底部轉動連接有第二直角座，所述底座的底部固定安裝有用于驅使第二直角座轉動的第一電機，所述第一直角座和所述第二直角座上均固定連接有第一升降臺，所述第一升降臺上固定連接有調節組件，所述調節組件側壁固定安裝有輔助下料組件，所述第二直角座上固定安裝有電源組件，所述第一直角座和所述第二直角座的側壁均固定安裝有氣管，所述氣管內滑動安裝有對接組件，兩個所述對接組件相互配合用于使待測閥門與兩端的氣管連通。

5、本發明技術方案的進一步改進在于：所述供氣單元包括空氣壓縮機，所述空氣壓縮機外接有cda主管道，所述cda主管道遠離空氣壓縮機一端固定連接有第一過濾器。

6、本發明技術方案的進一步改進在于：所述調節組件包括固定安裝在第一升降臺頂部的雙向伸縮箱，所述雙向伸縮箱其中一端的輸出端固定連接有第一擋板，另一個所述雙向伸縮箱的輸出端轉動安裝有與輔助下料組件連接的第二擋板，且在待測閥體下料時，所述第二擋板能夠通過輔助下料組件轉動至向下傾斜。

7、本發明技術方案的進一步改進在于：所述輔助下料組件包括固定安裝在第一擋板側壁上的第一氣缸，所述第一氣缸的輸出端貫穿所述第一擋板并固定連接有推板，所述雙向伸縮箱其中一個輸出端的側壁固定連接有第二電機，且所述第二電機的輸出端與所述第二擋板固定連接。

8、本發明技術方案的進一步改進在于：所述對接組件包括套接在所述氣管內的滑動管，所述滑動管的外壁沿滑動管的圓周方向固定連接有多個凸起，多個所述凸起共同連接有同一個限位圓環，所述氣管的側壁上開設有多個以供凸起滑動的滑槽，所述氣管的頂部固定安裝有第二氣缸，且所述第二氣缸的輸出端與所述限位圓環固定連接，所述滑動管的端部內側固定安裝有密封墊。

9、本發明技術方案的進一步改進在于：所述電源組件包括安裝在第二直角座上的第二升降臺，所述第二升降臺的頂部固定安裝有伸縮盒，所述伸縮盒的輸出端上固定安裝有電插板，所述電插板從上至下依次布設有多個插座。

10、本發明技術方案的進一步改進在于：所述第一升降臺和第二升降臺的頂部均固定安裝有防撞墊。

11、本發明技術方案的進一步改進在于：所述供氣機構包括通過管道與所述過濾器連接的調壓閥，所述調壓閥通過管道依次連接有隔膜閥、針閥、第二過濾器和真空規，且所述真空規通過管道與所述氣管連通。

12、本發明技術方案的進一步改進在于：所述真空機構包括與所述氣管連通的波紋管，多個所述波紋管共同連接有同一個干泵機。

13、由于采用了上述技術方案，本發明相對現有技術來說，取得的技術進步是：

14、1.本發明通過在待測閥門的兩端設置對接組件的方式，用于固定待測閥門，使待測閥門快速與兩端的氣管連接或脫離，有效提升了檢測氣路裝置的檢測效率；

15、2.本發明中對接組件的設計包括滑動管和密封墊，確保氣管與待測閥門端部準確對齊，避免氣管與待測閥門錯位導致的泄漏問題，提升了測試的密封性和可靠性；

16、3本發明中輔助下料組件通過第二電機帶動第二擋板傾斜并啟動第一氣缸，驅動推板將待測閥門推離調節組件，從而實現快速下料，減少了操作步驟，提高了大批量測試的效率；

17、4.本發明中的每個檢測氣路裝置均設有傳感器，通過電控模塊記錄閥門的開關時間、漏率和顆粒等參數，并對記錄的數據進行分析，幫助測試人員快速判斷閥門的性能，提升了測試的精確性和效率。

技術特征：

1.一種真空閥門的測試工裝，包括檢測氣路設備，其特征在于：所述檢測氣路設備包括供氣單元，所述供氣單元通過管道連接有多個檢測氣路裝置，所述檢測氣路裝置包括供氣機構、定位機構和真空機構，且所述定位機構一端與供氣機構固定連接，另一端與所述真空機構固定連接，所述供氣機構、定位機構和真空機構之間均通過管道相互連通；

2.根據權利要求1所述的一種真空閥門的測試工裝，其特征在于：所述供氣單元包括空氣壓縮機，所述空氣壓縮機外接有cda主管道，所述cda主管道遠離空氣壓縮機一端固定連接有第一過濾器。

3.根據權利要求1所述的一種真空閥門的測試工裝，其特征在于：所述輔助下料組件包括固定安裝在第一擋板側壁上的第一氣缸，所述第一氣缸的輸出端貫穿所述第一擋板并固定連接有推板，所述雙向伸縮箱其中一個輸出端的側壁固定連接有第二電機，且所述第二電機的輸出端與所述第二擋板固定連接。

4.根據權利要求1所述的一種真空閥門的測試工裝，其特征在于：所述對接組件包括套接在所述氣管內的滑動管，所述滑動管的外壁沿滑動管的圓周方向固定連接有多個凸起，多個所述凸起共同連接有同一個限位圓環，所述氣管的側壁上開設有多個以供凸起滑動的滑槽，所述氣管的頂部固定安裝有第二氣缸，且所述第二氣缸的輸出端與所述限位圓環固定連接，所述滑動管的端部內側固定安裝有密封墊。

5.根據權利要求1所述的一種真空閥門的測試工裝，其特征在于：所述電源組件包括安裝在第二直角座上的第二升降臺，所述第二升降臺的頂部固定安裝有伸縮盒，所述伸縮盒的輸出端上固定安裝有電插板，所述電插板從上至下依次布設有多個插座。

6.根據權利要求1或6任意一條所述的一種真空閥門的測試工裝，其特征在于：所述第一升降臺和第二升降臺的頂部均固定安裝有防撞墊。

7.根據權利要求2所述的一種真空閥門的測試工裝，其特征在于：所述供氣機構包括通過管道與第一過濾器連接的調壓閥，所述調壓閥通過管道依次連接有隔膜閥、針閥、第二過濾器和真空規，且所述真空規通過管道與所述氣管連通。

8.根據權利要求1所述的一種真空閥門的測試工裝，其特征在于：所述真空機構包括與所述氣管連通的波紋管，多個所述波紋管共同連接有同一個干泵機。

技術總結
本發明公開了一種真空閥門的測試工裝，涉及閥門測試技術領域，包括檢測氣路設備，檢測氣路設備包括供氣單元，供氣單元通過管道連接有多個檢測氣路裝置，檢測氣路裝置包括供氣機構、定位機構和真空機構，且定位機構一端與供氣機構固定連接，另一端與真空機構固定連接，供氣機構、定位機構和真空機構之間均通過管道相互連通。本發明通過快速連接氣管與待測閥門，提升了真空閥門檢測效率，通過多檢測氣路裝置實現并行測試，確保氣管與待測閥門準確對齊，提升密封性能，并支持快速下料和數據分析，優化測試流程和設備性能。

技術研發人員：邵佳,李歡
受保護的技術使用者：靖江佳晟真空技術有限公司
技術研發日：
技術公布日：2025/4/28
