本發明涉及醫療檢測器具的，涉及一種液位測量裝置，尤其涉及一種用于監測與分析檢測儀配套使用的試劑瓶內液位情況的液位測量裝置。

背景技術：

1、現有技術中，很多應用場合需要測量液體是否到達一定位置，通常通過液位傳感器，即液位測量裝置來實現液體液位的測量?，F有的液位傳感器有磁翻版、浮球、投入式、超聲波、磁感應等多種，可根據不同的量程需求、防護等級、容器壓力、信號輸出方式等選擇相應的傳感器。一些液位傳感器為磁性感應器，更有甚者，通過霍爾傳感器作為液位傳感器。

2、在生物化學分析領域，有些測試是需要多種試劑按序添加，對應的分析檢測儀通常配備有裝入不同試劑的試劑瓶。根據程序的設定，分析檢測儀從不同的試劑瓶中吸取液體試劑并添加反應區域。常見的分析檢測儀例如全自動生化分析儀、全自動化學發光分析儀、熒光定量pcr分析儀、全自動核酸分子雜交儀等。下面以核酸分子雜交儀為例，進一步說明。

3、核酸分子雜交是基因診斷的最基本的方法之一。它的基本原理是：互補的dna單鏈能夠在一定條件下結合成雙鏈，即能夠進行雜交。這種結合是特異的，即嚴格按照堿基互補的原則進行，它不僅能在dna和dna之間進行，也能在dna和rna之間進行。因此，當用一段已知基因的核酸序列作出探針，與變性后的單鏈基因組dna接觸時，如果兩者的堿基完全配對，它們即互補地結合成雙鏈，從而表明被測基因組dna中含有已知的基因序列。

4、全自動核酸分子雜交儀的工作流程是模擬整個雜交反應的手工操作模式，需要完成多種試劑的多次添加、保溫、搖晃、顯色等多個步驟，并按照雜交反應工藝把各個反應步驟依次連接起來，按預置程序自動完成一個分析項目，最后對膜條進行顯色分析，由試驗結果來確定是否含有特異dna，據此來判定被檢測人員是否感染病毒或是否攜帶特定基因。

5、通常，全自動核酸分子雜交儀的檢測步驟如下：1.將放有膜條的反應杯放置于反應盤上的杯槽中。2.儀器利用注液泵將試劑瓶中的溶液i通過注液針注入反應杯中。3.在溶液i注入反應杯后，將待分析的樣本依次注入每個反應杯中，待樣本注入完成后，啟動雜交過程(約30min)。4.在雜交過程中，反應盤通過往復旋轉帶動反應杯中的液體進行充分的混勻，以保證反應能夠順利進行。5.雜交過程結束后，反應杯依次旋轉到吸液針正下方，升降機構將吸液針降低到反應杯底部位置，然后通過廢液泵將杯中的反應殘余液體吸走。6.反應杯再依次轉到注液針下方，注液泵將裝有溶液ii試劑瓶中的溶液ii通過注液針注入反應杯中。7.待溶液ii注入完成后，啟動洗膜過程(約10min)，在洗膜過程中，反應盤通過往復旋轉帶動反應杯中的液體進行充分的混勻，以保證反應能夠順利進行。8.洗膜過程結束后，反應杯依次旋轉到吸液針正下方，升降機構將吸液針降低到反應杯底部位置，然后通過廢液泵將杯中的反應殘余液體吸走。9.反應杯再依次轉到注液針下方，注液泵將裝有結合液試劑瓶中的結合液通過注液針注入反應杯中。10.待結合液注入完成后，啟動結合過程(約10min)，在催化過程中，反應盤通過往復旋轉帶動反應杯中的液體進行充分的混勻，以保證反應能夠順利進行。11.結合過程結束后，反應杯依次旋轉到吸液針正下方，升降機構將吸液針降低到反應杯底部位置，然后通過廢液泵將杯中的反應殘余液體吸走。12.反應杯再依次轉到注液針下方，注液泵將裝有溶液i試劑瓶中的溶液i通過注液針注入反應杯中。13.待溶液i注入完成后，啟動第一次清洗過程(約10min)，在清洗過程中，反應盤通過往復旋轉帶動反應杯中的液體進行充分的混勻，以保證反應能夠順利進行。14.清洗過程結束后，反應杯依次旋轉到吸液針正下方，升降機構將吸液針降低到反應杯底部位置，然后通過廢液泵將杯中的反應殘余液體吸走。15.反應杯再依次轉到注液針下方，注液泵將裝有溶液iii試劑瓶中的溶液iii?通過注液針注入反應杯中。16.待溶液iii注入完成后，啟動第二次清洗過程(約3min)，在清洗過程中，反應盤通過往復旋轉帶動反應杯中的液體進行充分的混勻，以保證反應能夠順利進行。17.清洗過程結束后，反應杯依次旋轉到吸液針正下方，升降機構將吸液針降低到反應杯底部位置，然后通過廢液泵將杯中的反應殘余液體吸走。18.反應杯再依次轉到注液針下方，注液泵將顯色液試劑瓶中的顯色液通過注液針注入反應杯中。19.待顯色液注入完成后，啟動顯色過程(約10min)，在顯色過程中，反應盤通過往復旋轉帶動反應杯中的液體進行充分的混勻，以保證反應能夠順利進行。20.顯色過程結束后，反應杯依次旋轉到吸液針正下方，升降機構將吸液針降低到反應杯底部位置，然后通過廢液泵將杯中的反應殘余液體吸走。21.反應杯再依次轉到注液針下方，注液泵將試劑瓶中的純化水通過注液針注入反應杯中。22.待純化水注入完成后，啟動終止顯色過程(約3min)，在終止顯色過程中，反應盤通過往復旋轉帶動反應杯中的液體進行充分的混勻，以保證反應能夠順利進行。23.終止顯色過程結束后，反應杯依次旋轉到吸液正下方，升降機構將吸液針降低到反應杯底部位置，然后通過廢液泵將杯中的反應殘余液體吸走。24.在反應杯中的純化水被吸干凈后，將反應杯中的膜條依次取出，通過膜條上的顯色位置判讀實驗結果。

6、整個雜交儀的檢測流程涉及多個部件之間多步驟協作完成，任何一個部件或步驟出現問題，都會導致檢測結果不準確或不正確。其中，多個試劑分別裝載在單獨的試劑瓶中，這些試劑瓶放置在雜交儀中，待雜交儀的注液針移動到某一試劑瓶中來吸取試劑后添加到雜交儀的反應杯中，完成一次反應檢測后，吸液針再次到該試劑瓶中吸取試劑進行下一次反應檢測。因此，每個試劑瓶中的液體量需要得到監測，保證試劑瓶中有足夠的試劑，從而保證整個雜交儀的檢測順利進行。通常，這些試劑瓶中安裝有液位感應器或者液位測量裝置來進行液體的液位測量?，F有實際液位監測做法是，在試劑瓶中的最高液位處或最低液位處安裝一個霍爾傳感器來對液位進行監測，只能檢測某一液位監測，不能實現多點或連續液位監測，會出現某一試劑液體量不夠影響整個雜交儀的檢測結果。

技術實現思路

1、為了上述目的，本發明提供一種液位測量裝置，該液位測量裝置可以使試劑瓶中的試劑液位能夠被準確測量和被實時探測。

2、本發明提供一種液位測量裝置，包括豎直放置的導桿，所述導桿具有底端密封的中空腔體，中空腔體內設有分別連接到電路的多個霍爾傳感器，所述多個霍爾傳感器在豎直方向上從上到下以大致等間距陣列式排列在導桿內，每個霍爾傳感器對應一個設定的高度，導桿外套有環形浮子，環形浮子內設有環形磁鐵，所述環形磁鐵環繞在導桿外壁上，所述環形浮子可以漂浮在液體表面并且跟隨液體表面位置變化而沿導桿上下移動，從而帶動環形浮子內的環形磁鐵沿導桿上下移動，環形磁鐵觸發導桿內與環形磁鐵最接近的那個霍爾傳感器，使之產生電信號，從而通過被環形磁鐵觸發的霍爾傳感器所處的高度位置來感知液體表面的高度位置，按照上述方式排列的多個霍爾傳感器對液體表面高度位置實現多點實時探測。

3、進一步的技術方案是：所述霍爾傳感器相對導桿垂直安裝，使霍爾傳感器與導桿之間的夾角為90度。

4、進一步的技術方案是：所述霍爾傳感器相對導桿傾斜安裝?；魻杺鞲衅飨鄬U傾斜安裝，使相鄰的霍爾傳感器之間不存在感應空白區，從而環形磁鐵探測的磁感應不存在磁感應空白區，形成連續探測。

5、進一步的技術方案是：所述霍爾傳感器相對導桿為向下傾斜安裝，傾斜角度設置以上一個霍爾傳感器的末端延伸出的水平線能夠接觸到下一個霍爾傳感器為準；或者所述霍爾傳感器相對導桿為向上傾斜安裝，傾斜角度設置以下一個霍爾傳感器的末端延伸出的水平線能夠接觸到上一個霍爾傳感器為準。

6、進一步的技術方案是：傾斜的角度在30度-80度之間。也即霍爾傳感器與導桿之間的夾角在30度-80度之間。

7、進一步的技術方案中，進一步的技術方案是：霍爾傳感器之間的間距介于3-30mm之間。

8、進一步的技術方案中，進一步的技術方案是：霍爾傳感器之間的間距介于3-7mm之間。

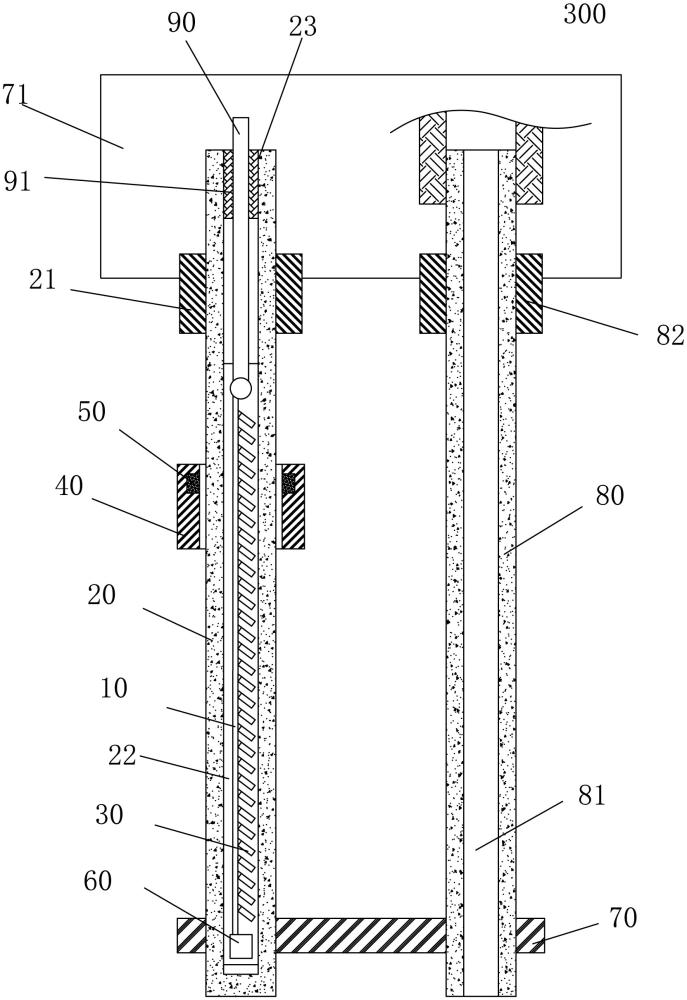

9、進一步的技術方案是：所述液位測量裝置還包括液路管，所述導桿和液路管相對平行固定，導桿和液路管底端通過固定塊固定，導桿和液路管頂端通過支架固定。

10、進一步的技術方案是：所述液位測量裝置還包括與電路電導通的溫度感應器，所述溫度感應器設置在導桿中空腔體的底部并且位于霍爾傳感器的下方。

11、進一步的技術方案是：電路通過電線延伸出導桿中空腔體的開口端，所述電線與導桿中空腔體的開口端通過密封橡膠密封。

12、進一步的技術方案是：液路管具有兩端開口的空腔，其中，空腔頂部連接軟管。

13、進一步的技術方案是：還包括蓋合盛裝液體的瓶體的蓋體，蓋體與導管和液路管分別密封固定連接。

14、本發明的有益效果：本發明的液位測量裝置，通過在豎直方向上設置多個等間距排列的霍爾傳感器來實現多點探測或者使霍爾傳感器探測環形磁鐵的磁感應消除感應空白區，形成連續探測。使試劑瓶中的試劑液位能夠被精準測量和被實時監測，避免了因磁感應空白區而產生的液位測量不準確或者不精確的情況。另外，本發明將液位感應部件和溫度感應部件整合成一體，使裝置高度集成化，大大縮小了裝置的體積。本發明特別適用于大型的對檢測精度要求高的并多個機構配合使用的檢測儀器中，比如全自動核酸分子雜交儀，避免了因一個試劑出現問題導致整個大型儀器的檢測數據出現問題的情況。
