本技術涉及模具，具體是一種快速冷卻的粉末冶金模具。

背景技術：

1、粉末冶金是制取金屬粉末或用金屬粉末(或金屬粉末與非金屬粉末的混合物)作為原料，經過成形和燒結，制造金屬材料、復合材料以及各種類型制品的工藝技術，而粉末冶金模具主要是指在冶金粉末鐵粉壓制成形、燒結、后處理等工序中所用到的模具。

2、粉末冶金成形模具在實際使用時，壓制過程中會產生大量的熱量，傳統的模具冷卻方式存在冷卻速度慢的問題，如果無法對模具進行及時的降溫，模具受熱脹冷縮的影響會導致毛坯較為難以脫模，甚至在脫模時對毛坯產品造成損壞，影響產品質量，為解決上述問題，本實用新型提拱了一種快速冷卻的粉末冶金模具。

技術實現思路

1、本實用新型的目的在于提供一種快速冷卻的粉末冶金模具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種快速冷卻的粉末冶金模具，包括：底座；支架，所述支架固定安裝于所述底座的頂部，所述支架上安裝有模沖；冷卻箱，所述冷卻箱固定安裝于所述底座的一側，所述底座上固定安裝有儲水框，所述冷卻箱與所述儲水框之間連通有管道，所述管道上設置有電磁閥門；模具本體，所述模具本體安裝于所述底座上，所述儲水框包裹所述模具本體的外周側；攪動組件，所述攪動組件安裝于所述儲水框上，其用于攪動所述儲水框內的液體提高流速。

4、進一步在于，所述攪動組件包括固定安裝于所述底座一側的驅動電機，所述儲水框內壁的兩側之間轉動安裝有轉桿，所述轉桿的一端貫穿所述儲水框和所述底座，且延伸至所述底座的外部與所述驅動電機的輸出端固定連接，所述轉桿的外周側固定安裝有攪動板。

5、進一步在于，所述攪動板的數量為多個，多個所述攪動板呈線性陣列分布固定安裝于所述轉桿的外周側，所述攪動板呈弧形。

6、進一步在于，所述底座的底部固定安裝有安裝板，所述安裝板的頂部固定安裝有振動電機，所述振動電機的輸出端固定安裝有振動桿，所述振動桿的頂端與所述模具本體的底部接觸。

7、進一步在于，所述底座的底部固定安裝有支撐板，所述支撐板的底部固定安裝有減震橡膠墊。

8、進一步在于，所述支架的一側固定安裝有收集箱，所述收集箱的頂部固定安裝有吸泵，所述收集箱上固定插設有連接管，所述連接管的一端固定安裝有收集罩。

9、與現有技術相比，本實用新型的有益效果是：

10、1、通過冷卻箱內的冷卻液流經管道流入儲水框，儲水框內的冷卻液通過儲水框的形狀環繞模具本體的外周側，通過熱交換帶走模具本體的熱量，而攪動組件在儲水框內攪動液體，增加冷卻液的流速，從而提高熱交換效率，實現快速冷卻，保持模具本體溫度的均勻和穩定，從而提高粉末冶金零件的尺寸精度和性能一致性，同時也延長了模具本體的使用壽命。

11、2、通過振動電機帶動振動桿快速敲擊模具本體的底部，使得模具本體發生振動，同時可使得模具本體內的粉末振動分散均勻，填充效果更佳，避免了金屬粉末之間留有空隙，影響成型質量，通過吸泵產生的吸力經過收集箱、連接管以及收集罩，將殘留在模具本體頂部表面的金屬粉，進行吸取進入收集箱內進行集中收集，避免了模具本體頂部表面殘留金屬粉，影響后續的產品生產。

技術特征：

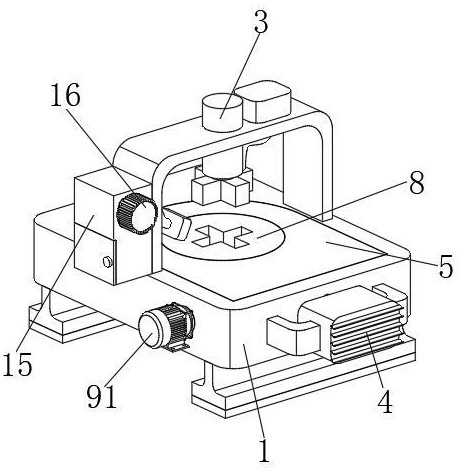

1.一種快速冷卻的粉末冶金模具，其特征在于，包括：

2.根據權利要求1所述的一種快速冷卻的粉末冶金模具，其特征在于，所述攪動組件（9）包括固定安裝于所述底座（1）一側的驅動電機（91），所述儲水框（5）內壁的兩側之間轉動安裝有轉桿（92），所述轉桿（92）的一端貫穿所述儲水框（5）和所述底座（1），且延伸至所述底座（1）的外部與所述驅動電機（91）的輸出端固定連接，所述轉桿（92）的外周側固定安裝有攪動板（93）。

3.根據權利要求2所述的一種快速冷卻的粉末冶金模具，其特征在于，所述攪動板（93）的數量為多個，多個所述攪動板（93）呈線性陣列分布固定安裝于所述轉桿（92）的外周側，所述攪動板（93）呈弧形。

4.根據權利要求1所述的一種快速冷卻的粉末冶金模具，其特征在于，所述底座（1）的底部固定安裝有安裝板（10），所述安裝板（10）的頂部固定安裝有振動電機（11），所述振動電機（11）的輸出端固定安裝有振動桿（12），所述振動桿（12）的頂端與所述模具本體（8）的底部接觸。

5.根據權利要求4所述的一種快速冷卻的粉末冶金模具，其特征在于，所述底座（1）的底部固定安裝有支撐板（13），所述支撐板（13）的底部固定安裝有減震橡膠墊（14）。

6.根據權利要求1所述的一種快速冷卻的粉末冶金模具，其特征在于，所述支架（2）的一側固定安裝有收集箱（15），所述收集箱（15）的頂部固定安裝有吸泵（16），所述收集箱（15）上固定插設有連接管（17），所述連接管（17）的一端固定安裝有收集罩（18）。

技術總結
本技術公開了一種快速冷卻的粉末冶金模具，涉及模具技術領域。本技術包括：底座；支架，所述支架固定安裝于所述底座的頂部，所述支架上安裝有模沖；冷卻箱，所述冷卻箱固定安裝于所述底座的一側，所述底座上固定安裝有儲水框，所述冷卻箱與所述儲水框之間連通有管道。本技術通過冷卻箱內的冷卻液流經管道流入儲水框，儲水框內的冷卻液通過儲水框的形狀環繞模具本體的外周側，通過熱交換帶走模具本體的熱量，而攪動組件在儲水框內攪動液體，增加冷卻液的流速，從而提高熱交換效率，實現快速冷卻，保持模具本體溫度的均勻和穩定，從而提高粉末冶金零件的尺寸精度和性能一致性，同時也延長了模具本體的使用壽命。

技術研發人員：梁周,謝新豪,徐志英,朱瑞康,周志莽
受保護的技術使用者：揚州意得精密制造有限公司
技術研發日：20240524
技術公布日：2025/4/28
