本發明屬于污水監測，具體地說，涉及一種用于污水處理過程的多點監測裝置。

背景技術：

1、在污水處理工藝中，厭氧池、好氧池、缺氧池、沉淀池及其他水池等構成生物處理的核心單元，其水質參數的實時監測直接關系到工藝調控效果，因此如何準確獲得水質參數，是污水處理工藝中至關重要的工作；

2、現有技術中，用于實現對多個處理池內進行水質監測，是通過分別在多個處理池中各放入一個抽水管，每個抽水管上均安裝有一個電動閥門，用以控制抽水管的開合，多個抽水管與進樣管相連通，設置的泵體與進樣管相連，當需要對某個處理池進行抽水取樣時，通過將該抽水管上的電動閥門開啟，再使泵體啟動，即可將該處理池中的水抽出并排入在線監測儀中進行檢測，檢測后的水樣排出即可（參照附圖4）；但上述技術方案存在缺陷，由于多個抽水管均與一個進樣管連通，當通過某一個抽水管進行抽水時，抽出的水會與其他抽水管以及進樣管中殘留的水混合，導致抽出的水樣不準確，為此提出一種用于污水處理過程的多點監測裝置。

技術實現思路

1、本發明要解決的技術問題在于克服現有技術的不足，提供一種可以克服上述問題或者至少部分地解決上述問題的用于污水處理過程的多點監測裝置。

2、為解決上述技術問題，本發明采用技術方案的基本構思是：一種用于污水處理過程的多點監測裝置，包括轉動連接有轉盤的圓盤，還包括：呈圓周狀分別安裝在所述圓盤上的多個抽吸管，每個所述抽吸管上均設置有電動閥門，每個所述抽吸管末端均安裝有過濾器；升降設置在所述轉盤上的插管，所述插管一端呈豎直狀朝向圓盤；與所述插管相連的泵體，所述泵體的出水端上設置有電磁閥，其中一通路的所述電磁閥上設置有空排管；檢測儀，所述電磁閥的另一通路通向檢測儀；排放管，用以排出所述檢測儀檢測的水樣；氣管、水管，均與所述插管相連接，用以在所述抽吸管抽樣前以及抽樣后對抽吸管、插管內進行清潔。

3、優選地，所述轉盤上安裝有電動推桿，所述電動推桿的執行端與插管相連接；所述圓盤上位于每個抽吸管處均安裝有傳感器一，所述轉盤上安裝有傳感器二。

4、進一步地，所述抽吸管中設置有清潔絲，用以通過氣或液或氣液驅動在所述抽吸管中擾動。

5、優選地，所述清潔絲包括有絲線以及設置在絲線中部的折線部。

6、優選地，所述清潔絲包括有絲線以及設置在絲線中部的雙側圓弧部。

7、優選地，所述清潔絲包括有絲線以及設置在絲線中部的單側圓弧部。

8、優選地，所述清潔絲包括有絲線以及設置在絲線中部的螺旋部。

9、一種污水處理系統，采用所述的一種用于污水處理過程的多點監測裝置，包括：

10、采集模塊：獲取各池中的水質檢測數據，形成時間序列數據集；

11、誤差驗算模塊：根據歷史數據生成各污水池的污染物濃度閾值區間；

12、清潔策略生成器：執行以下控制邏輯：

13、（1）、當時，觸發氣管清潔模式，清潔時間為秒，其中為當前檢測值，為前一周期值；

14、（2）、當時，觸發氣水混合清潔模式，清潔時間為秒，=1.5；

15、（3）、當時，激活故障診斷協議并延長清潔時長至，為清潔時間；

16、處理控制模塊：將清潔指令轉換為對氣管、水管、電磁閥以及電動閥門的控制信號。

17、優選地，所述誤差驗算模塊包含：

18、將連續n次檢測數據封裝為y1數據包，；

19、計算y1數據包的標準差，當時生成設備故障預警；

20、根據σ值動態調整后續周期的閾值區間：，，其中為y1數據包均值。

21、優選地，所述故障診斷協議包括：

22、當y1數據包中連續3次時，定位目標抽吸管中的清潔絲故障；

23、根據氣管壓力傳感器數據pt與實際清潔時長t的比值pt/t，判斷氣泵效率衰減程度，當pt/t的比值小于氣泵在標準工況下的額定效率值80%時觸發維護指令。

24、優選地，所述氣水混合清潔模式執行以下步驟：

25、階段一：0～0.3時段，以0.5mpa氣壓脈沖式吹掃；

26、階段二：0.3～0.7時段，切換為氣水交替脈沖；

27、階段三：0.7～時段，純水沖洗。

28、進一步地，還包括：在所述檢測儀中存儲各池的標準光譜曲線，當實時檢測光譜與標準曲線的相關系數時，自動執行以下操作：a.啟動強化清潔模式；b.重新采樣并更新標準光譜曲線；c.當連續3次校正失敗后，鎖定當前抽吸管并切換至備用管路。

29、采用上述技術方案后，本發明與現有技術相比具有以下有益效果：本裝置與系統通過氣體反沖管+水沖洗雙模式清潔，能夠將抽吸管、插管中的殘留量進一步減少，有效避免交叉污染，通過將多根抽吸管分開設置，單獨與插管相連接，進一步減少殘留液體的交叉混合，提高水樣采集時水樣的準確性；并且能夠根據每次的水樣檢測數據，自動匹配合適的清潔方式，能夠在提高檢測效率的同時，減少成本，采用物理清潔方式代替化學清洗，能夠減少化學試劑的使用，同時還能夠根據數據對比能夠判斷清潔絲是否出現斷裂。

技術特征：

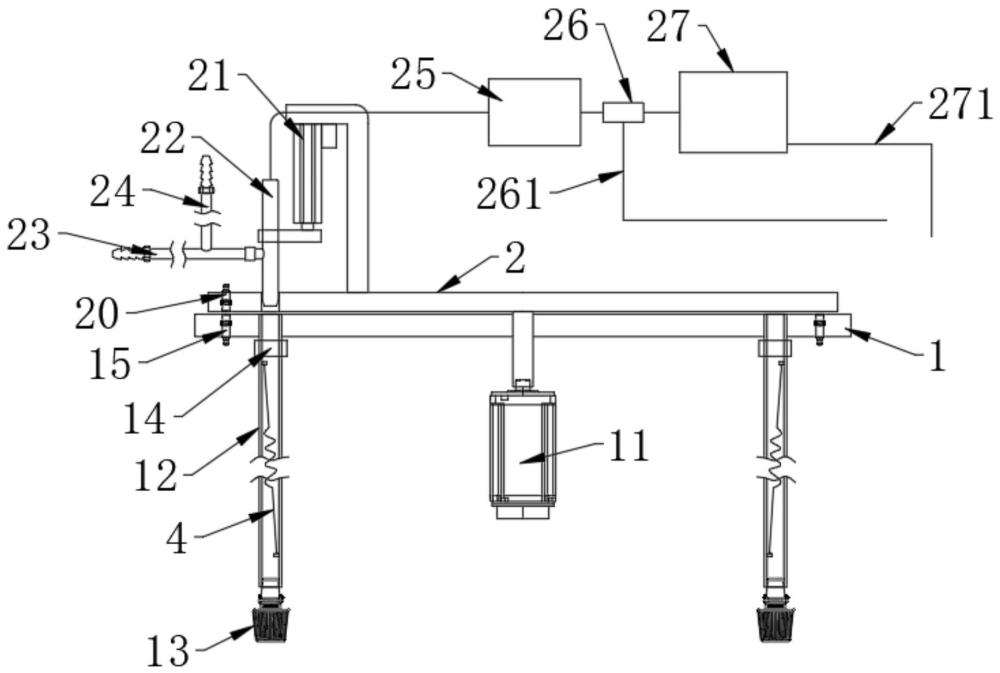

1.一種用于污水處理過程的多點監測裝置，包括轉動連接有轉盤（2）的圓盤（1），其特征在于，還包括：

2.根據權利要求1所述的一種用于污水處理過程的多點監測裝置，其特征在于，所述轉盤（2）上安裝有電動推桿（21），所述電動推桿（21）的執行端與插管（22）相連接；所述圓盤（1）上位于每個抽吸管（12）處均安裝有傳感器一（15），所述轉盤（2）上安裝有傳感器二（20）。

3.根據權利要求1所述的一種用于污水處理過程的多點監測裝置，其特征在于，所述清潔絲（4）包括有絲線（40）以及設置在絲線（40）中部的折線部（41）。

4.根據權利要求1所述的一種用于污水處理過程的多點監測裝置，其特征在于，所述清潔絲（4）包括有絲線（40）以及設置在絲線（40）中部的雙側圓弧部（42）。

5.根據權利要求1所述的一種用于污水處理過程的多點監測裝置，其特征在于，所述清潔絲（4）包括有絲線（40）以及設置在絲線（40）中部的單側圓弧部（43）。

6.根據權利要求1所述的一種用于污水處理過程的多點監測裝置，其特征在于，所述清潔絲（4）包括有絲線（40）以及設置在絲線（40）中部的螺旋部（44）。

7.一種污水處理系統，采用權利要求3-6任一項所述的一種用于污水處理過程的多點監測裝置，其特征在于，包括：

8.根據權利要求7所述的一種污水處理系統，其特征在于，所述誤差驗算模塊包含：

9.根據權利要求8所述的一種污水處理系統，其特征在于，所述故障診斷協議包括：

10.根據權利要求9所述的一種污水處理系統，其特征在于，所述氣水混合清潔模式執行以下步驟：

11.根據權利要求9所述的一種污水處理系統，其特征在于，還包括：在所述檢測儀（27）中存儲各池的標準光譜曲線，當實時檢測光譜與標準曲線的相關系數時，自動執行以下操作：a.啟動強化清潔模式；b.重新采樣并更新標準光譜曲線；c.當連續3次校正失敗后，鎖定當前抽吸管（12）并切換至備用管路。

技術總結
本發明公開了一種用于污水處理過程的多點監測裝置及系統，涉及污水監測技術領域。一種用于污水處理過程的多點監測裝置，包括轉動連接有轉盤的圓盤，還包括：呈圓周狀分別安裝在所述圓盤上的多個抽吸管；本裝置與系統通過氣體反沖管+水沖洗雙模式清潔，能夠將抽吸管、插管中的殘留量進一步減少，有效避免交叉污染，通過將多根抽吸管分開設置，單獨與插管相連接，進一步減少殘留液體的交叉混合，提高水樣采集時水樣的準確性；并且能夠根據每次的水樣檢測數據，自動匹配合適的清潔方式，能夠在提高檢測效率的同時，減少成本，采用物理清潔方式代替化學清洗，能夠減少化學試劑的使用，同時還能夠根據數據對比能夠判斷清潔絲是否出現斷裂。

技術研發人員：鄧幫武,侯紅勛,余經緯,陳秀娟,譚明,周凱
受保護的技術使用者：安徽舜禹水務股份有限公司
技術研發日：
技術公布日：2025/4/28
