本技術涉及一體式集液器，具體為一種用于加油站的一體式集液器裝置。

背景技術：

1、由于受地形限制，加油油氣回收管道坡向油罐的坡度無法滿足規范≥1%的要求時，可在管道靠近油罐的位置設置一種一體式集液器裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于加油站的一體式集液器裝置，解決了現有的受地形限制的加油站內，當加油油氣回收管道坡向油罐的坡度無法滿足規范≥1%的要求時，既能防止加油油氣回收管道內積液，保證氣流暢通，還能滿足規范要求的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：包括承重人孔井,所述承重人孔井上設有承重井蓋，所述承重人孔井內向下插裝有外管，所述外管上端位于承重人孔井內，所述外管下端設有玻璃鋼集液器，外管內插裝有內管，所述內管上端伸出外管，所述內管頂端安裝有焊接球閥。

3、進一步地，所述外管右側設有第一短管，所述外管左側且位于第一短管下方設有第二短管，所述第一短管和第二短管具有向上傾斜角度。

4、進一步地，所述外管頂端設有與內管連接的帶勁平焊法蘭及緊固件。

5、進一步地，所述外管上部分與下部分不同直徑，直徑不同處通過異徑接頭連接。

6、本實用新型提供了一種用于加油站的一體式集液器裝置。具備以下有益效果：（1）采用承重井蓋和承重人孔井，一方面方便定期對集液器中液體進行抽取，另一方面防止車行道下井蓋和井體被車輛壓壞；

7、（2）承重井蓋和承重人孔井材質均選用smc復合材料，具有密封防水、抗壓承重、絕緣阻燃、堅固耐用的功能；

8、（3）內管下側距集液器底50mm，易于抽出積液；內管上側距承重井蓋150mm，便于安裝手搖式吸油泵；

9、（4）第一短管和第二短管分別坡向外管，坡度≥1，方便加油油氣回收管道中的液體流入集液器，既保證氣流暢通，又滿足規范要求；

10、（5）集液器采用玻璃鋼材質，具有耐腐蝕性、耐酸堿、抗壓性強等特點，能防止積液泄漏到土壤中。

技術特征：

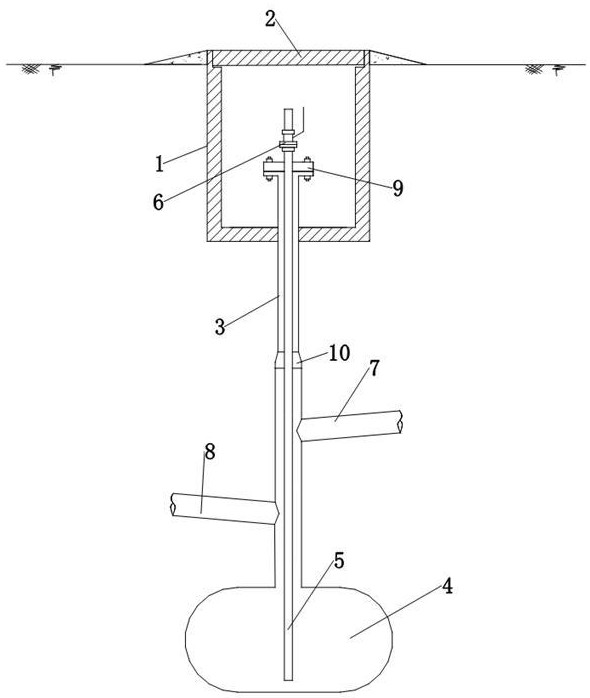

1.一種用于加油站的一體式集液器裝置，包括承重人孔井（1）,所述承重人孔井（1）上設有承重井蓋（2），其特征在于，所述承重人孔井（1）內向下插裝有外管（3），所述外管（3）上端位于承重人孔井（1）內，所述外管（3）下端設有玻璃鋼集液器（4），外管（3）內插裝有內管（5），所述內管（5）上端伸出外管（3），所述內管（5）頂端安裝有焊接球閥（6）。

2.根據權利要求1所述一種用于加油站的一體式集液器裝置，其特征在于，所述外管（3）右側設有第一短管（7），所述外管（3）左側且位于第一短管（7）下方設有第二短管（8），所述第一短管（7）和第二短管（8）具有向上傾斜角度。

3.根據權利要求1所述一種用于加油站的一體式集液器裝置，其特征在于，所述外管（3）頂端設有與內管（5）連接的帶勁平焊法蘭及緊固件（9）。

4.根據權利要求1所述一種用于加油站的一體式集液器裝置，其特征在于，所述外管（3）上部分與下部分不同直徑，直徑不同處通過異徑接頭（10）連接。

技術總結
本技術公開了一種用于加油站的一體式集液器裝置，包括承重人孔井,所述承重人孔井上設有承重井蓋，所述承重人孔井內向下插裝有外管，所述外管上端位于承重人孔井內，所述外管下端設有玻璃鋼集液器，外管內插裝有內管，所述內管上端伸出外管，所述內管頂端安裝有焊接球閥，本技術涉及一體式集液器技術領域。采用承重井蓋和承重人孔井，一方面方便定期對集液器中液體進行抽取，另一方面防止車行道下井蓋和井體被車輛壓壞；承重井蓋和承重人孔井材質均選用SMC復合材料，具有密封防水、抗壓承重、絕緣阻燃、堅固耐用的功能。
