本技術涉及智能家居，具體為一種具有輔助碰撞保護結構的智能家居控制裝置。

背景技術：

1、智能家居是以住宅為平臺，利用綜合布線技術、網絡通信技術、智能家居系統設計方案安全防范技術、自動控制技術、音視頻技術將家居生活有關的設施集成，構建高效的住宅設施與家庭日常事務的管理系統，提升家居安全性、便利性、舒適性、藝術性，并實現環保節能的居住環境。

2、現有的可參考公告號為：cn208188599u的中國實用新型專利，其公開了一種智能家居控制裝置，包括智能家居控制主機和配件開關，所述智能家居控制主機與智能家居設備通過有線和/或無線連接，所述智能家居控制主機和所述配件開關相連通且相互通信，所述配件開關通過所述智能家居控制主機控制所述智能家居設備。本實用新型的智能家居控制裝置，通過控制功能的自定義設置，并通過智能家居控制主機與不同配件開關自由選擇連接，實現不同場景的家居設備便捷控制。其優點是可以減少人機交互層級，一次人機交互即可完成對設備的控制操作；通過配件開關的物理按鍵實現盲操，提高控制容錯率。

3、現有的智能家居控制裝置，大多設置有實體按鍵來一鍵來實現一些特定操作，這種方式可能會出現誤觸的情況，并且現有的智能家居控制裝置為了便于使用，一般設置于墻面在使用的過程中可能會發生撞擊而導致控制裝置出現損壞的情況。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種具有輔助碰撞保護結構的智能家居控制裝置，具備防止誤觸，并且能夠?qū)?nèi)部控制模塊起到保護作用等優點，解決了上述技術問題。

3、(二)技術方案

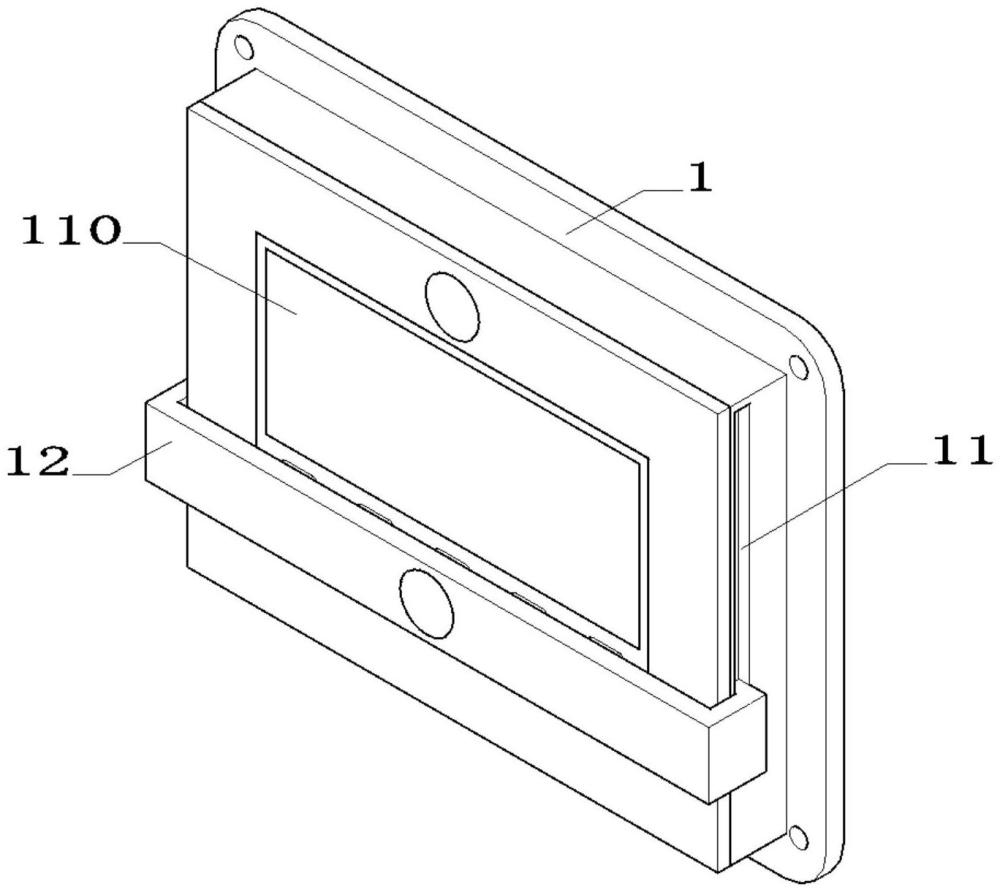

4、為實現上述目的，本實用新型提供如下技術方案：一種具有輔助碰撞保護結構的智能家居控制裝置，包括：固定殼，所述固定殼的前后兩側設置有滑槽，所述滑槽的內部活動安裝有滑塊，所述滑塊的中心嵌合安裝有磁鐵，所述固定殼的內部固定安裝有加強板，所述加強板的內部固定安裝有橡膠環，所述固定殼的左側固定安裝有固定板，所述橡膠環的內部嵌合安裝有連接殼，所述連接殼的內部固定安裝有控制模塊，所述連接殼的左端固定安裝有面板，所述面板的上方嵌合安裝有觸控屏，所述面板的下方嵌合安裝有按鈕；所述滑槽能夠限制滑塊的運動方向。

5、作為本實用新型的優選技術方案，所述固定殼的四角設置有供螺栓安裝的開孔結構，所述滑槽以固定殼的中心為基準前后設置于固定殼前后兩側立面上方；所述固定殼能夠便于連接殼固定于墻面。

6、作為本實用新型的優選技術方案，所述滑塊通過滑槽與固定殼之間構成滑動連接，所述磁鐵貫穿滑塊；所述滑塊能夠位于滑槽底端時位于按鈕的前側。

7、作為本實用新型的優選技術方案，所述加強板的表面設置有開孔結構，所述加強板的內側面與橡膠環的外側固定連接；所述加強板能夠提升固定殼的強度。

8、作為本實用新型的優選技術方案，所述連接殼的外側與橡膠環的內壁固定連接，所述連接殼的左端與橡膠環左端齊平；所述連接殼能夠?qū)刂颇K起到保護作用。

9、作為本實用新型的優選技術方案，所述面板的厚度與固定板的厚度一致，所述面板的外側與固定板內壁嵌合；所述固定板能夠封閉固定殼的左側。

10、作為本實用新型的優選技術方案，所述面板下方平面結構高度與滑塊的高度一致，所述面板的底端與滑槽的底端齊平；所述面板能夠限制觸控屏的位置。

11、與現有技術相比，本實用新型提供了一種具有輔助碰撞保護結構的智能家居控制裝置，具備以下有益效果：

12、1、本實用新型通過滑塊的設置，滑槽以固定殼的中心為基準前后設置于固定殼前后兩側立面上方，滑塊通過滑槽與固定殼之間構成滑動連接，面板下方平面結構高度與滑塊的高度一致，面板的底端與滑槽的底端齊平，在滑塊移動至滑塊的下端時，將會位于按鈕的前側，從而避免按鈕被誤觸，同時固定板的頂端也嵌合安裝有磁鐵，在滑塊移動至滑槽的頂端時，滑塊中心磁鐵將會位于固定板頂端磁鐵的前端，通過磁鐵之間的磁力來限制滑塊的位置，從而將滑塊限制于滑槽的頂端，這種方式能夠在需要對按鈕進行操作時通過滑動的方式將滑塊移動至上方，再對按鈕進行操作，并在完成操作后將滑塊滑下，以避免按鈕被誤觸。

13、2、本實用新型通過加強板的設置，加強板的表面設置有開孔結構，加強板的內側面與橡膠環的外側固定連接，連接殼的外側與橡膠環的內壁固定連接，加強板內外之間的連接結構會在外側受到撞擊時增加固定殼的剛性，從而降低固定殼受外力撞擊變形擠壓內部控制模塊的情況，同時橡膠環能夠在受到撞擊后吸收部分撞擊產生的力，從而對連接殼起到保護作用。

技術特征：

1.一種具有輔助碰撞保護結構的智能家居控制裝置，其特征在于，包括：

2.根據權利要求1所述的一種具有輔助碰撞保護結構的智能家居控制裝置，其特征在于：

3.根據權利要求1所述的一種具有輔助碰撞保護結構的智能家居控制裝置，其特征在于：

4.根據權利要求1所述的一種具有輔助碰撞保護結構的智能家居控制裝置，其特征在于：

5.根據權利要求1所述的一種具有輔助碰撞保護結構的智能家居控制裝置，其特征在于：

6.根據權利要求1所述的一種具有輔助碰撞保護結構的智能家居控制裝置，其特征在于：

7.根據權利要求1所述的一種具有輔助碰撞保護結構的智能家居控制裝置，其特征在于：

技術總結
本技術涉及智能家居技術領域，且公開了一種具有輔助碰撞保護結構的智能家居控制裝置。該一種具有輔助碰撞保護結構的智能家居控制裝置，包括：固定殼，所述固定殼的前后兩側設置有滑槽，所述滑槽的內部活動安裝有滑塊，所述滑塊的中心嵌合安裝有磁鐵，所述固定殼的內部固定安裝有加強板，所述加強板的內部固定安裝有橡膠環，加強板的表面設置有開孔結構，加強板的內側面與橡膠環的外側固定連接，連接殼的外側與橡膠環的內壁固定連接，加強板內外之間的連接結構會在外側受到撞擊時增加固定殼的剛性，從而降低固定殼受外力撞擊變形擠壓內部控制模塊的情況，同時橡膠環能夠在受到撞擊后吸收部分撞擊產生的力，從而對連接殼起到保護作用。

技術研發人員：楊瑞士,楊瑞綿
受保護的技術使用者：深圳市龍僑華實業有限公司
技術研發日：20240722
技術公布日：2025/4/28
