本發明涉及雨刷，具體涉及一種雨刮膠條安裝機構。

背景技術：

1、雨刷，就是機動車輛車前玻璃上為了防止雨水及其他污物影響視線而進行簡單清理的一種工具。雨刷器中的彈性鋼片，可使雨刮膠條緊貼在窗玻璃上，保證清潔效果。現有雨刷器中的彈性鋼片，大多是在整片鋼片的中間加工出一條條形窄縫，雨刮膠條夾設在條形窄縫內，該方案需要特制的沖壓加工模具，模具制造成本較高，且沖壓下來的鋼料造成了浪費，同時鋼片經過沖壓后形成沖孔區域存在應力集中，導致鋼片對膠條施加彈力不集中。

2、中國發明專利cn101977800b公開了一種雨刷片，彈簧條的端部通過橋接件相互連接，形成組合式鋼片；橋接件通過角形件下面的支臂或者支臂自由端部的鉤子與彈性鋼片固定，固定不夠牢靠，在中間工序中，橋接件容易脫落，造成彈性鋼片散開，影響下一步的組裝工作。橋接件與每片彈性鋼片之間只有一個固定點，二者之間容易產生晃動，使得雨刷器在運行過程中膠條晃動，影響清潔效果。

3、有鑒于此，需要對現有的雨刷器進行改進，以加強彈性鋼片與膠條和固定結構的牢靠度和牢固，保持中間工序中件固定件與彈性鋼片的穩固性，同時避免雨刷器在運行過程中膠條晃動。

技術實現思路

1、針對現有技術中的缺陷，本發明的目的在于提供一種雨刮膠條安裝機構，采用一體化結構用于安裝雨刮膠條和彈性鋼片，保證其在使用時更加穩定，同時刮水效果更好。

2、本發明采用的技術方案是：一種雨刮膠條安裝機構，包括彈性鋼片和設于彈性鋼片上的多組固定器；所述固定器包括成對布置的固定爪，每一固定爪的上端設有并列布置的上抵接臺和下抵接臺，每對固定爪位于彈性鋼片長向兩側并相正對布置，使其中一固定爪上的上抵接臺能夠與另一固定爪的下抵接臺上端抵接固定；所述固定爪下端設有固定雨刮膠條的卡爪部，每對固定爪的卡爪部之間形成安裝雨刮膠安裝空間。

3、本技術方案中提供的雨刮膠條安裝機構中的彈性鋼片通過多組固定器與雨刮膠條連接，固定器的每對固定爪一方面通過上抵接臺與下抵接臺構成相互配合固定，另一方面通過其下端的卡爪部與雨刮膠條固定，不僅確保彈性鋼片與雨刮膠條連接穩定性，并且使彈性鋼片與雨刮膠條連接后的一體性更強，雨刮膠條受到彈性鋼片彈力更均勻，在使用時刮水效果更好。

4、優選的，所述彈性鋼片上表面與固定爪的接觸面之間通過超聲波焊接固定。

5、優選的，所述固定爪的上抵接臺上設有卡扣孔，所述下抵接臺上設有卡扣凸起，每對固定爪相對布置在彈性鋼片長向兩側可使卡扣凸起和卡扣孔兩兩卡合適配。

6、優選的，每對所述固定爪抵接固定的上抵接臺和下抵接臺之間設有相互適配的配合斜面.

7、優選的，所述固定爪對應彈性鋼片長向的一側設有嵌入槽，所述彈性鋼片長向一側邊緣能夠卡入嵌入槽內。

8、優選的，所述彈性鋼片長向兩側設有與固定爪寬度相適應的定位槽，定位槽內設有固定凸起，固定凸起能夠卡入設于固定爪側邊的固定槽內。

9、本發明的有益效果是；本發明提供的提供的雨刮膠條安裝機構中的彈性鋼片通過多組固定器與雨刮膠條連接，固定器的每對固定爪一方面通過上抵接臺與下抵接臺構成相互配合固定，另一方面通過其下端的卡爪部與雨刮膠條固定，不僅確保彈性鋼片與雨刮膠條連接穩定性，并且使彈性鋼片與雨刮膠條連接后的一體性更強，雨刮膠條受到彈性鋼片彈力更均勻，在使用時刮水效果更好。具有較高的實用價值。

技術特征：

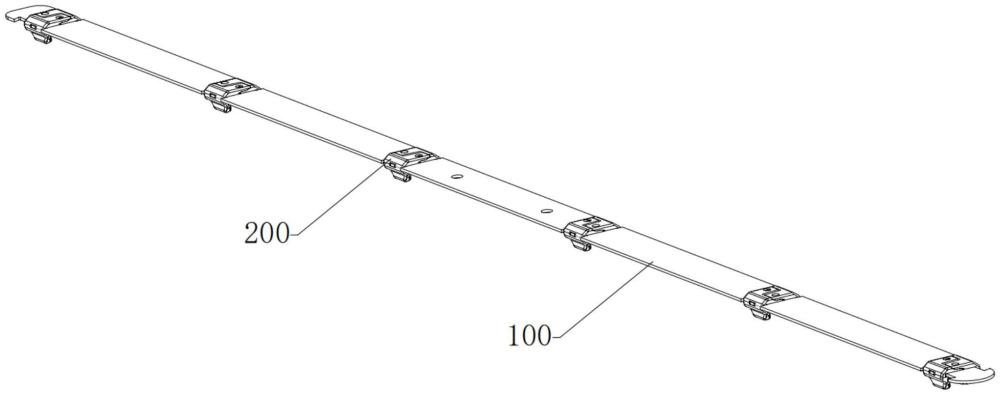

1.一種雨刮膠條安裝機構，其特征在于，包括彈性鋼片(100)和設于彈性鋼片(100)上的多組固定器；

2.根據權利要求1所述的雨刮膠條安裝機構，其特征在于，所述彈性鋼片(100)與固定爪(200)的接觸面之間通過超聲波焊接固定。

3.根據權利要求1所述的雨刮膠條安裝機構，其特征在于，所述固定爪(200)的上抵接臺(210)上設有卡扣孔(240)，所述下抵接臺(220)上設有卡扣凸起(250)，每對固定爪(200)相對布置在彈性鋼片(100)長向兩側可使卡扣凸起(250)和卡扣孔(240)兩兩卡合適配。

4.根據權利要求1所述的雨刮膠條安裝機構，其特征在于，每對所述固定爪(200)抵接固定的上抵接臺(210)和下抵接臺(220)之間設有相互適配的配合斜面260，使上抵接臺(210)和下抵接臺(220)上下抵接后，配合斜面260相互接觸。

5.根據權利要求1所述的雨刮膠條安裝機構，其特征在于，所述固定爪(200)對應彈性鋼片(100)長向的一側設有嵌入槽(270)，所述彈性鋼片(100)長向一側邊緣能夠卡入嵌入槽(270)內。

6.根據權利要求1所述的雨刮膠條安裝機構，其特征在于，所述彈性鋼片(100)長向兩側設有與固定爪(200)寬度相適應的定位槽，定位槽內設有固定凸起，固定凸起能夠卡入設于固定爪(200)側邊的固定槽(280)內。

技術總結
本發明公開了一種雨刮膠條安裝機構，包括彈性鋼片和多組固定器；固定器包括成對布置的固定爪，每一固定爪的上端設有并列布置的上抵接臺和下抵接臺；固定爪下端設有固定雨刮膠條的卡爪部；本發明提供的雨刮膠條安裝機構通過固定器將雨刮膠條與彈性鋼片實施裝配固定，固定器的每對固定爪通過上抵接臺與下抵接臺構成相互配合固定，同時通過焊接工藝構成一體式結構，確保雨刮膠條連接后的一體性更強，不僅長時間使用仍能保持穩定，并且雨刮膠條受到彈性鋼片彈力更均勻，在使用時刮水效果更好。

技術研發人員：胡孔進
受保護的技術使用者：丹陽赫斯特汽配有限公司
技術研發日：
技術公布日：2025/4/28
