本申請涉及攝影器材，尤其涉及一種腳架裝置。

背景技術：

1、三腳架，通常作為攝像設備的支撐工具，用于穩定相機、手機或其他拍攝設備。

2、三腳架包括三個支撐腳，在使用時，可以將三個支撐腳獨立展開放置，提高三腳架的穩定性，也可以將三個支撐腳合并形成獨腳架進行使用，但是目前的三腳架每次只能固定一臺拍攝設備，無法同時進行多角度或多機位拍攝，導致應用場景比較單一化。

技術實現思路

1、本申請?zhí)峁┝艘环N腳架裝置，以解決現有的三腳架產品因只能固定一臺拍攝設備，無法同時進行多角度或多機位拍攝，導致應用場景比較單一化的技術問題。

2、第一方面，本申請?zhí)峁┝艘环N腳架裝置，包括：

3、腳架桿，所述腳架桿的兩端分別設有相連接的第一拍攝設備安裝部和支腿連接部；

4、支腿組件，所述支腿組件包括至少三個支腿，每個所述支腿具有相連接的第一端和第二端，所述第一端可轉動地連接于所述支腿連接部，所述支腿組件可選擇性地處于展開狀態和收納狀態；以及

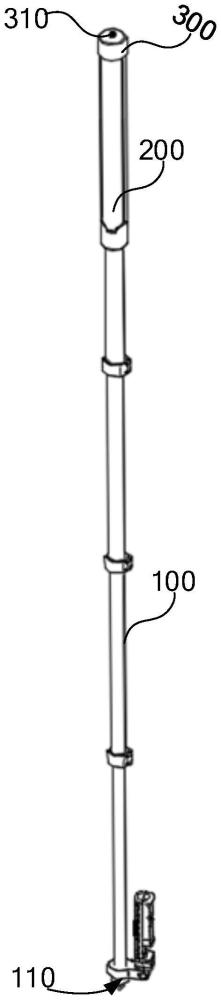

5、限位件，所述腳架裝置處于多腳支撐拍攝時，所述支腿組件處于展開狀態并支撐于地面，所述支腿組件與所述限位件分離；所述腳架裝置處于獨腳支撐拍攝時，所述第一拍攝設備安裝部處于底端并支撐于地面，所述支腿組件處于收納狀態，所述限位件連接于每個所述支腿的所述第二端，并且形成第二拍攝設備安裝部。

6、其進一步的技術方案為，所述限位件為限位蓋，所述支腿組件處于收納狀態時，所述限位件蓋設于每個所述支腿的所述第二端，所述限位件設有安裝頭。

7、其進一步的技術方案為，所述腳架桿還包括本體部，所述本體部可伸縮地連接于所述第一拍攝設備安裝部和所述支腿連接部。

8、其進一步的技術方案為，所述腳架桿還包括本體部，所述本體部連接于所述第一拍攝設備安裝部和所述支腿連接部，所述第一拍攝設備安裝部包括電器安裝支架和固定結構，所述固定結構設置于所述本體部的端部，所述電器安裝支架設置于所述本體部的外周。

9、其進一步的技術方案為，所述固定結構為地釘。

10、其進一步的技術方案為，所述電器安裝支架包括連接座和安裝座，所述連接座連接于所述本體部，所述安裝座轉動連接于所述連接座，所述安裝座供所述拍攝設備安裝。

11、其進一步的技術方案為，所述電器安裝支架還包括轉軸，所述安裝座通過所述轉軸轉動連接于所述連接座。

12、其進一步的技術方案為，所述腳架裝置處于獨腳支撐拍攝時，所述安裝座位于所述固定結構的上方。

13、其進一步的技術方案為，所述第一拍攝設備安裝部還包括拍攝設備夾緊結構，所述拍攝設備夾緊結構連接于所述安裝座，所述拍攝設備夾緊結構用于夾緊所述拍攝設備。

14、其進一步的技術方案為，所述拍攝設備夾緊結構可轉動地連接于所述安裝座。

15、本申請的有益效果是：區別于現有技術，本申請通過設置包括腳架桿、支腿組件和限位件的腳架裝置，其中，腳架桿兩端分別設有相連接第一拍攝設備安裝部和支腿連接部，第一拍攝設備安裝部可以用于放置拍攝設備，而支腿連接部則用于連接支腿組件，以使腳架裝置能夠豎立在工作面上。具體地，支腿組件包括至少三個支腿，每個支腿具有相連接的第一端和第二端，由于各個支腿的第一端可轉動地連接于支腿連接部且支腿組件可選擇性地處于展開狀態和收納狀態，因此，用戶可以將這些支腿獨立展開放置，形成穩定的三角支撐結構，提高腳架裝置豎立放置的平穩性；或者可以將這些支腿合并形成獨腳架，能夠減小腳架裝置的占用空間和提高攜帶的便利性，并且通過自由切換支腿組件的使用狀態，可以提高腳架裝置的使用靈活性。

16、另外，通過額外設置可拆卸連接的限位件，當所述腳架裝置處于多腳支撐拍攝時，所述支腿組件處于展開狀態并支撐于地面，所述支腿組件與所述限位件分離；所述腳架裝置處于獨腳支撐拍攝時，所述第一拍攝設備安裝部處于底端并支撐于地面，所述支腿組件處于收納狀態，所述限位件連接于每個所述支腿的所述第二端，并且形成第二拍攝設備安裝部，用于安裝輔助拍攝設備，使得作為獨腳架使用時的腳架裝置能夠同時連接兩個拍攝設備進行工作，進而提高腳架裝置使用場景的多樣性。

技術特征：

1.一種腳架裝置，其特征在于，包括：

2.根據權利要求1所述的腳架裝置，其特征在于，所述限位件為限位蓋，所述支腿組件處于收納狀態時，所述限位件蓋設于每個所述支腿的所述第二端，所述限位件設有安裝頭。

3.根據權利要求1所述的腳架裝置，其特征在于，所述腳架桿還包括本體部，所述本體部可伸縮地連接于所述第一拍攝設備安裝部和所述支腿連接部。

4.根據權利要求1所述的腳架裝置，其特征在于，所述腳架桿還包括本體部，所述本體部連接于所述第一拍攝設備安裝部和所述支腿連接部，所述第一拍攝設備安裝部包括電器安裝支架和固定結構，所述固定結構設置于所述本體部的端部，所述電器安裝支架設置于所述本體部的外周。

5.根據權利要求4所述的腳架裝置，其特征在于，所述固定結構為地釘。

6.根據權利要求4所述的腳架裝置，其特征在于，所述電器安裝支架包括連接座和安裝座，所述連接座連接于所述本體部，所述安裝座轉動連接于所述連接座，所述安裝座供所述拍攝設備安裝。

7.根據權利要求6所述的腳架裝置，其特征在于，所述電器安裝支架還包括轉軸，所述安裝座通過所述轉軸轉動連接于所述連接座。

8.根據權利要求6所述的腳架裝置，其特征在于，所述腳架裝置處于獨腳支撐拍攝時，所述安裝座位于所述固定結構的上方。

9.根據權利要求6所述的腳架裝置，其特征在于，所述第一拍攝設備安裝部還包括拍攝設備夾緊結構，所述拍攝設備夾緊結構連接于所述安裝座，所述拍攝設備夾緊結構用于夾緊所述拍攝設備。

10.根據權利要求9所述的腳架裝置，其特征在于，所述拍攝設備夾緊結構可轉動地連接于所述安裝座。

技術總結
本申請?zhí)峁┮环N腳架裝置，包括：腳架桿，腳架桿的兩端分別設有相連接的第一拍攝設備安裝部和支腿連接部；支腿組件，支腿組件包括至少三個支腿，每個支腿具有相連接的第一端和第二端，第一端可轉動地連接于支腿連接部，支腿組件可選擇性地處于展開狀態和收納狀態；以及限位件，腳架裝置處于多腳支撐拍攝時，支腿組件處于展開狀態并支撐于地面，支腿組件與限位件分離；腳架裝置處于獨腳支撐拍攝時，第一拍攝設備安裝部處于底端并支撐于地面，支腿組件處于收納狀態，限位件連接于每個支腿的第二端，并且形成第二拍攝設備安裝部。本申請能夠提高腳架裝置的使用靈活性和使用場景的多樣性。

技術研發人員：鄒青青,蘆思,張宇超,祝林
受保護的技術使用者：深圳市唯跡科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
