本發明屬于航空數字化裝配，特別涉及一種大開口結構保型工裝的輕量化設計方法。

背景技術：

1、飛機艙內大開口結構在不均勻的應力作用下屬于典型的易失穩易變形結構，變形狀態控制也比較困難。同時，艙體內部的對接面由于剛度較低易發生裝配過程中與設計不符的結構變形，結構復雜性導致難以預知裝配應力與變形的分布情況。然而，針對大開口結構的對接面，現有的保型裝置是剛性工裝。由于僅考慮了自身剛度的保障，設計的結構往往比較復雜，拆卸不方便，給實際裝配操作帶來了一系列其他影響。并且保型工裝設計通常依據設計經驗及主觀判斷對保型架的形式及保型工裝與產品支撐點位進行選取設計，缺少對保型工裝材料、強度、使用過程變形的有效理論分析，無法解決實際使用過程中產品開口變形的問題。因此，為了從根本上解決該問題，需要一種適合大開口結構的保型工裝輕量化設計方法。

2、從國內外研究現狀可以看出，現有大開口結構保型工裝輕量化研究主要依賴設計人員的經驗進行粗略的剛度估算，結果導致工裝結構粗笨、成本高，并且給制造與使用帶來很大困難。

技術實現思路

1、發明目的：針對大開口結構易失穩易變形的特征，為了避免依靠經驗的粗略剛度估算導致工裝結構粗笨、成本高，本發明提供了一種大開口結構保型工裝的輕量化設計方法，該方法有效分析工裝在實際應用中所受載荷下的應力分布，并進行拓?fù)鋬?yōu)化以尋求輕量化，最終完成裝配體化，降低了大開口結構保型工裝的重量，用于優化大飛機大開口結構裝配工藝，推動大飛機裝配技術發展。

2、
技術實現要素：

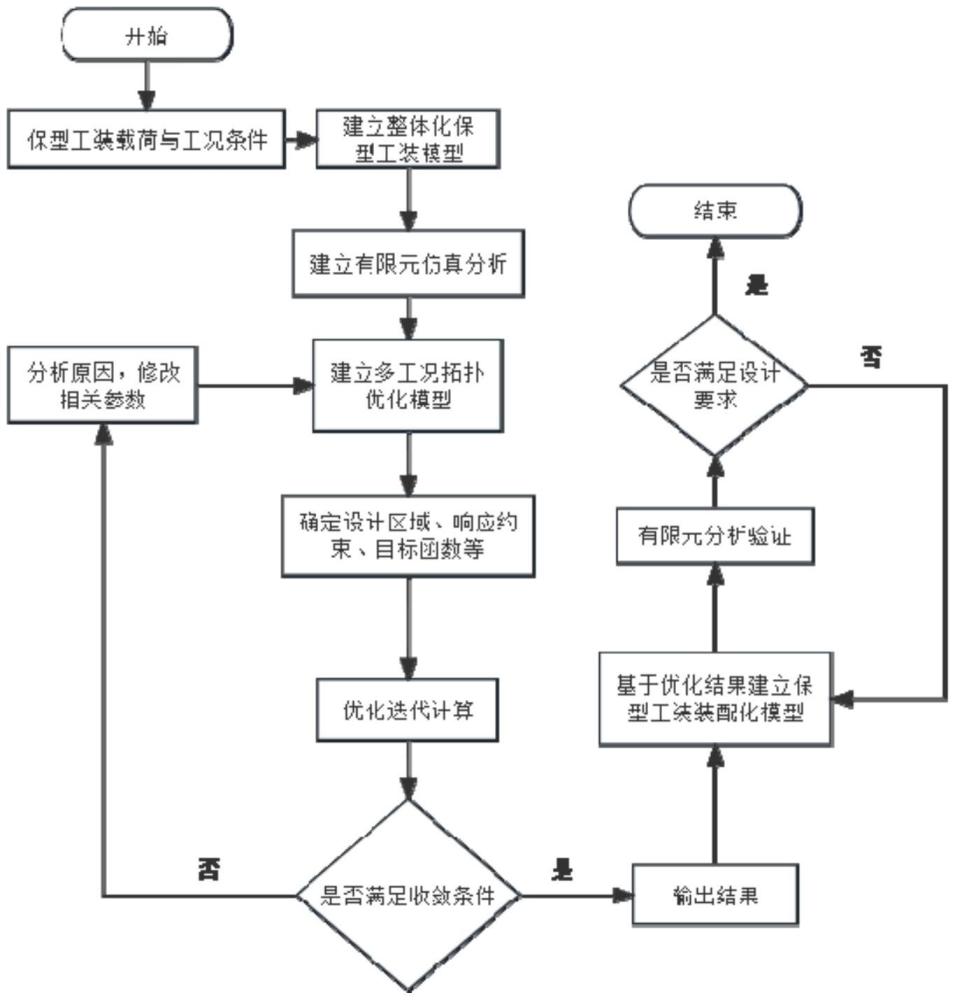

3、一種大開口結構保型工裝的輕量化設計方法，步驟如下：

4、步驟一：獲取大開口結構在吊裝上架過程中的所受載荷和邊界條件，依據保型工裝在實際應用下的載荷以及邊界條件，設計所需保型工裝的拓?fù)鋬?yōu)化網格模型；

5、步驟二：根據保型工裝輕量化的需求確定設計區域、響應約束和目標函數，然后進行迭代計算獲取獲得初步優化后的拓?fù)鋬?yōu)化網格模型；

6、步驟三：對初步優化后的拓?fù)鋬?yōu)化網格模型進行模型重構，以空間桁架結構代替初步優化模型中的連續實體結構，將優化所得結構拆分為基礎零件，實現保型工裝裝配體化；

7、步驟四：對裝配體化的保型工裝進行有限元靜力學分析和模態分析驗證，判斷優化結構是否滿足設計要求，如不滿足則修改零件設計重新裝配，如滿足則輸出結果。

8、進一步，步驟一中，具體過程如下：

9、1.1，測量大開口結構的尺寸信息，根據參考結構確定設計域和非設計域，以保型工裝定位支撐端作為非設計域，主體結構為設計域，設計域確定為實心長方體，利用建模軟件初步構建保型工裝拓?fù)鋬?yōu)化的幾何模型；

10、1.2，根據吊裝上架過程中大開口結構的吊裝點位和上升位移，獲取大開口結構的載荷、邊界條件工況信息，進一步完成保型工裝優化模型的前處理過程，使用拓?fù)鋬?yōu)化軟件對保型工裝拓?fù)鋬?yōu)化結構的設計域和非設計域?qū)嶓w模型進行網格劃分，得到保型工裝的拓?fù)鋬?yōu)化網格模型。

11、進一步，步驟二中，具體過程如下：

12、2.1，根據保型工裝結構輕量化的需求，將中間主要質量分布區域設為設計優化區域，選取能夠反應設計域剛度和質量的設計變量作為約束和目標函數；

13、2.2，以結構的應變能作為優化目標，施加保型區域的體積約束上限，進行結構拓?fù)鋬?yōu)化，使得優化后的保型工裝將材料用量和保形區的翹曲變形控制在一定范圍條件下，尋求材料的最優分布，實現在給定的邊界條件及外力下結構柔順性的最小化；

14、2.3，對單載荷工況進行柔順度最大值最小化拓?fù)鋬?yōu)化，對多載荷工況則進行線性加權柔順度最小化拓?fù)鋬?yōu)化，分別采用柔順度最大值最小化目標函數和線性加權柔順度最小化目標函數；

15、2.4，通過分析在體積約束下應變能響應的收斂性來判斷優化結構是否滿足優化目標，設置收斂條件和迭代次數，應變能滿足條件則得到保型工裝的初步優化結果，不滿足條件則繼續迭代直至完成收斂，如果在規定的迭代次數內無法完成收斂則修改參數重新進行拓?fù)鋬?yōu)化，直至完成結構的初步優化。

16、進一步，步驟三中，過程如下：

17、3.1，對拓?fù)鋬?yōu)化初步結果文件進行導出，導出后對模型進行重構；重構設計域，對拓?fù)鋬?yōu)化結果進行切片處理得到截面曲線，利用直線進行擬合，得到優化擬合結果；

18、3.2，根據優化擬合結果，將保型工裝模型拆分為基礎零件，并進行連接裝配，實現輕量化保型工裝的裝配體化。

19、進一步，步驟四中，過程如下：

20、4.1，對優化完成的保型工裝外部模型進行導入、網格劃分、定義材料、截面、指定截面材料屬性、設定邊界條件與載荷等操作，利用有限元軟件對重構模型進行靜力學分析得到應力、位移分析結果；

21、4.2，根據應力應變分析結果，分析保型工裝優化結構的剛強度不足以及應力集中區域，基于形狀優化原理加強結構剛強度和緩解結構應力集中；

22、4.3，使用有限元軟件對保型工裝重構模型進行模態分析，以前四階固有頻率結果分析其結構固有振動特性，判斷是否滿足設計要求，如果結構固有振動特性小于未優化保型工裝結構，則滿足設計要求，如不滿足則修改零件設計重新裝配。

23、進一步，線性加權柔順度最小化目標函數如下：

24、

25、0＜ρmin≤ρe≤1

26、w為權因子，cj為柔順度，下標j表示第j個載荷工況，為設計域體積，f為體積比，ρmin為單元密度最小值，ρe為單元e的相對密度。

27、進一步，柔順度最大值最小化目標函數如下：

28、min:max(cj)

29、

30、0＜ρmin≤ρe≤1

31、v為優化后的體積。

32、進一步，基礎零件包括：桿、梁、框。

33、本發明提供了一種大開口結構保型工裝的輕量化設計方法，該方法有效分析工裝在實際應用中所受載荷下的應力分布，并進行拓?fù)鋬?yōu)化以尋求輕量化，最終完成裝配體化，降低了大開口結構保型工裝的重量，用于優化大飛機大開口結構裝配工藝，推動大飛機裝配技術發展。

技術特征：

1.一種大開口結構保型工裝的輕量化設計方法，其特征在于：步驟如下：

2.根據權利要求1所述的方法，其特征在于：步驟一中，具體過程如下：

3.根據權利要求1所述的方法，其特征在于：步驟二中，具體過程如下：

4.根據權利要求3所述的方法，其特征在于：步驟三中，過程如下：

5.根據權利要求4所述的方法，其特征在于：步驟四中，過程如下：

6.根據權利要求5所述的方法，其特征在于：線性加權柔順度最小化目標函數如下：

7.根據權利要求6所述的方法，其特征在于：柔順度最大值最小化目標函數如下：

8.根據權利要求7所述的方法，其特征在于：基礎零件包括：桿、梁、框。

技術總結
本發明屬于航空數字化裝配技術領域，特別涉及一種大開口結構保型工裝的輕量化設計方法，步驟一：獲取大開口結構在吊裝上架過程中的所受載荷和邊界條件，依據保型工裝在實際應用下的載荷以及邊界條件，設計所需保型工裝的拓?fù)鋬?yōu)化網格模型；步驟二：根據保型工裝輕量化的需求確定設計區域、響應約束和目標函數，然后進行迭代計算獲取獲得初步優化后的拓?fù)鋬?yōu)化網格模型；步驟三：對初步優化后的拓?fù)鋬?yōu)化網格模型進行模型重構，以空間桁架結構代替初步優化模型中的連續實體結構，將優化所得結構拆分為基礎零件，實現保型工裝裝配體化；步驟四：對裝配體化的保型工裝進行有限元靜力學分析和模態分析驗證，判斷優化結構是否滿足設計要求，如不滿足則修改零件設計重新裝配，如滿足則輸出結果。

技術研發人員：駱迎昕,談寶林,李斌,黃衛超,周宏遙
受保護的技術使用者：中航西安飛機工業集團股份有限公司
技術研發日：
技術公布日：2025/4/28
